Walky rotondo incasso

Linea completa Walky Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Codici & Download

Dettagli sull'installazione di Walky a incasso

Scarica questa guida specifica per ottenere tutti i dettagli su come installare Walky a incasso nel tuo progetto, con esempi video e adattamenti tecnici necessari per un risultato perfetto.

Scarica la guida PDF

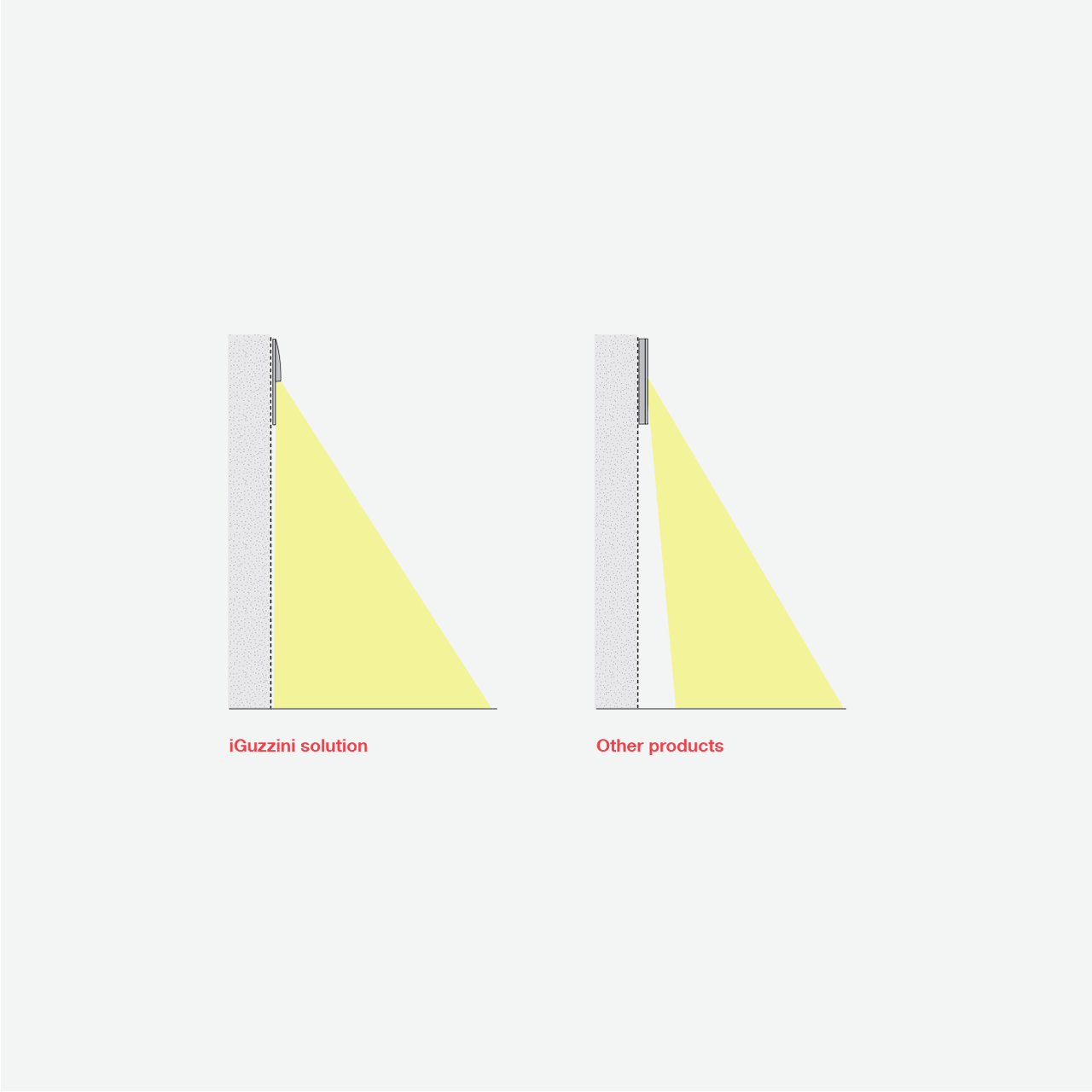

Distribuzioni luminose

Esempi di applicazione con Walky rotondo incasso

Dettagli sul prodotto

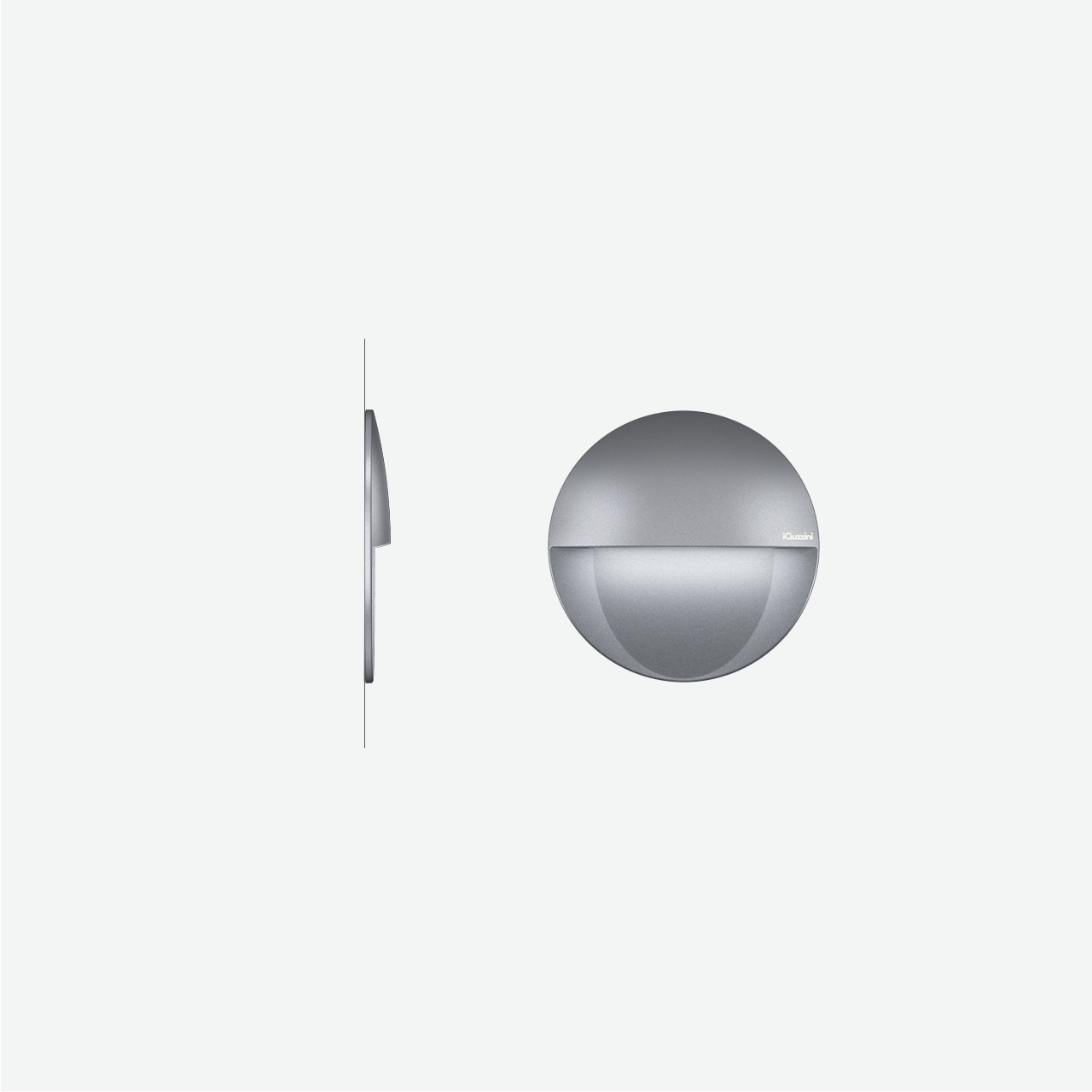

Apparecchio di illuminazione per camminamenti finalizzato all’impiego di sorgenti luminose a LED, ad alto comfort visivo.
Installazione a incasso.
Costituito da vano ottico con grado di protezione IP66 e controcassa a muro da ordinare separatamente.
Vano ottico e basetta realizzati in lega di alluminio e sottoposti a trattamento di verniciatura a polveri che fornisce un’alta resistenza agli agenti atmosferici e ai raggi UV. Carter di chiusura in materiale plastico nella parte posteriore del vano ottico.
Completo di pressacavo in materiale plastico e cavo uscente di lunghezza 0,5 m
Controcassa in materiale plastico di colore nero da ordinare separatamente

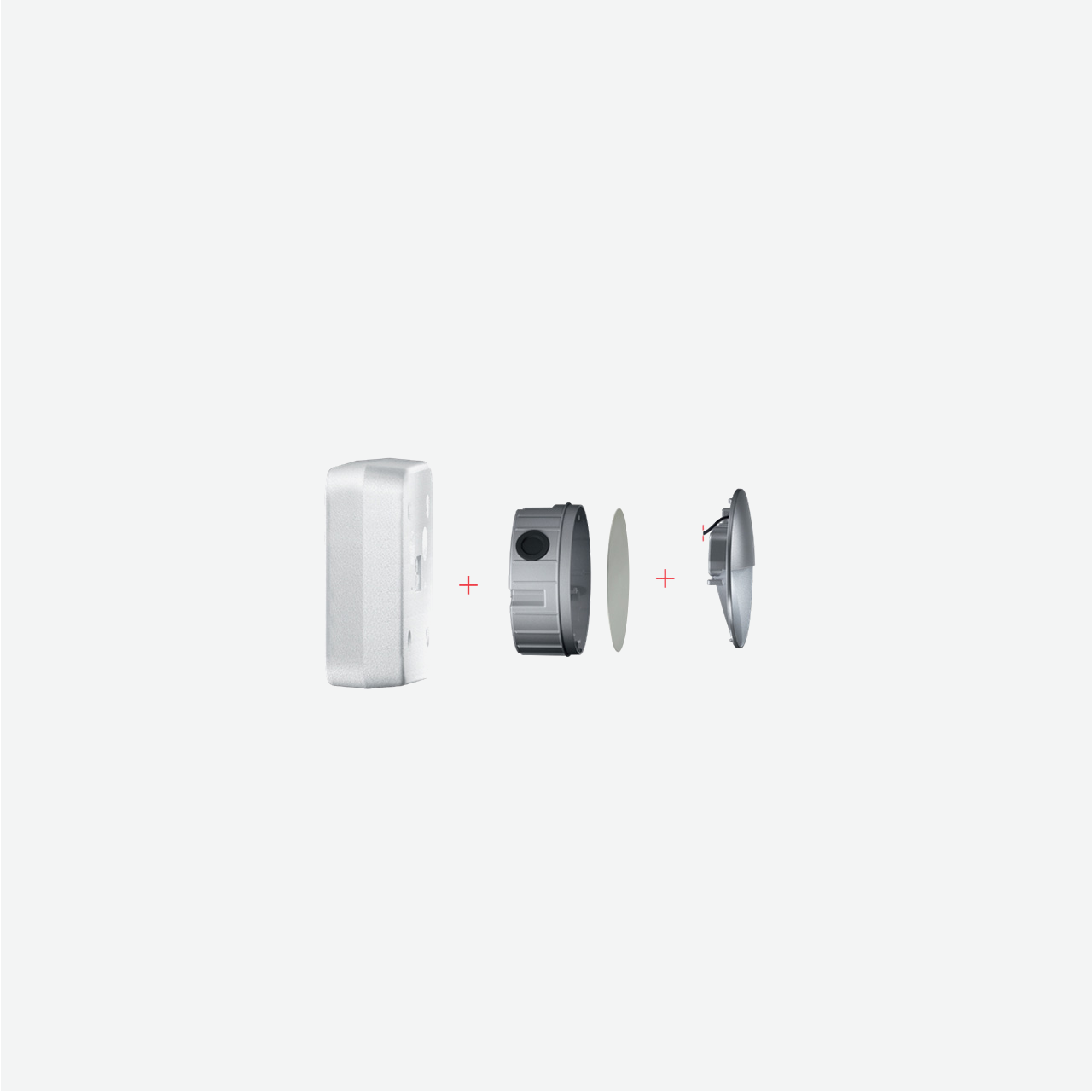

Disponibili casseformi in polistirene a perdere per la realizzazione delle sedi delle controcasse per applicazioni in pareti in calcestruzzo successivamente da intonacare o rifinire con mattonelle.
Vetro di sicurezza sodico-calcico temprato satinato.
Apparecchio senza viti a vista con sistema anti-vandalismo tramite chiave di apertura per accedere al vano posteriore di cablaggio (fornita nell’imballo) per le versioni circolari ø200 ø100mm, quadrate 180x180mm 90x90mm e rettangolare 270x90mm. Sistema di apertura del vano posteriore ad innesto rapido per le versioni circolare ø50, quadrata 45x45 e rettangolare 180x45mm.
Disponibili versioni con alimentatore integrato 220÷240 Vac On-Off, con alimentatore DALI o Emergenza (circolari Ø200 mm, quadrate 180x180 mm) e versioni con alimentatore remoto 24Vdc (circolare Ø100/Ø50mm, quadrate 90x90 e 45x45mm e rettangolari 270x90/180x45 mm).
Protezione contro le sovratensioni (Versioni 220÷240Vac): 2 kV di Modo Comune (CM), 1 kV di Modo Differenziale (DM).
Temperatura ambiente di utilizzo: Ta -30°C +50°C per le versioni 24Vdc Ta -20°C +50°C per le versioni 220-240Vac (On-Off- DALI) Ta 0°C +45°C per le versioni 220-240Vc in emergenza
Tutte le viti esterne utilizzate sono in acciaio inox A2.

Walky rotondo incasso è disponibile nei seguenti colori

01 Bianco
15 Grigio
F5 marrone ruggine
04 Nero

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Walky rotondo incasso 24 codice(i)

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	5.8	AL	4000	80	On/off	ø200	SS83
New	506	5.8	AL	3000	80	On/off	ø200	SS82
New	487.6	5.8	AL	2700	80	On/off	ø200	SS81

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	11.5	AL	4000	80	On/off	ø200	EI22 *
New	418.5	11.5	AL	3000	80	On/off	ø200	EI23
New	405	11.5	AL	2700	80	On/off	ø200	EI24

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	6.3	AL	4000	80	DALI-2	ø200	SS86
New	506	6.3	AL	3000	80	DALI-2	ø200	SS85
New	487.6	6.3	AL	2700	80	DALI-2	ø200	SS84

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	11.7	AL	4000	80	DALI-2	ø200	EI55 *
New	418.5	11.7	AL	3000	80	DALI-2	ø200	EI56
New	405	11.7	AL	2700	80	DALI-2	ø200	EI57

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Versione ad alta efficienza<br />Sempre acceso con luce emergenza (SA)

Versione ad alta efficienza
Sempre acceso con luce emergenza (SA)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	6.3	AL	4000	80	On/off	ø200	SS89
New	506	6.3	AL	3000	80	On/off	ø200	SS88
New	487.6	6.3	AL	2700	80	On/off	ø200	SS87

220÷240Vac
Classe di isolamento I
Emergenza permanente
Controcassa da ordinare separatamente
Questi prodotti possono essere utilizzati ad una temperatura ambiente minima di 0°C

Sempre acceso con luce emergenza (SA)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	12.8	AL	4000	80	On/off	ø200	EI49 *
New	418.5	12.8	AL	3000	80	On/off	ø200	EI50
New	405	12.8	AL	2700	80		ø200	EI51

220÷240Vac
Classe di isolamento I
Emergenza permanente
Controcassa da ordinare separatamente
Questi prodotti possono essere utilizzati ad una temperatura ambiente minima di 0°C
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	119.7	4.6	AL	4000	80	PWM	ø100	EI25 *
New	111.3	4.6	AL	3000	80	PWM	ø100	EI26
New	107.1	4.6	AL	2700	80	PWM	ø100	EI27

24Vdc.
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	32.3	1.5	AL	4000	80	PWM	ø50	EI28 *
New	30.6	1.5	AL	3000	80	PWM	ø50	EI29
New	28.9	1.5	AL	2700	80	PWM	ø50	EI30

24Vdc
Alimentatore da ordinare separatamente
Controcassa da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
