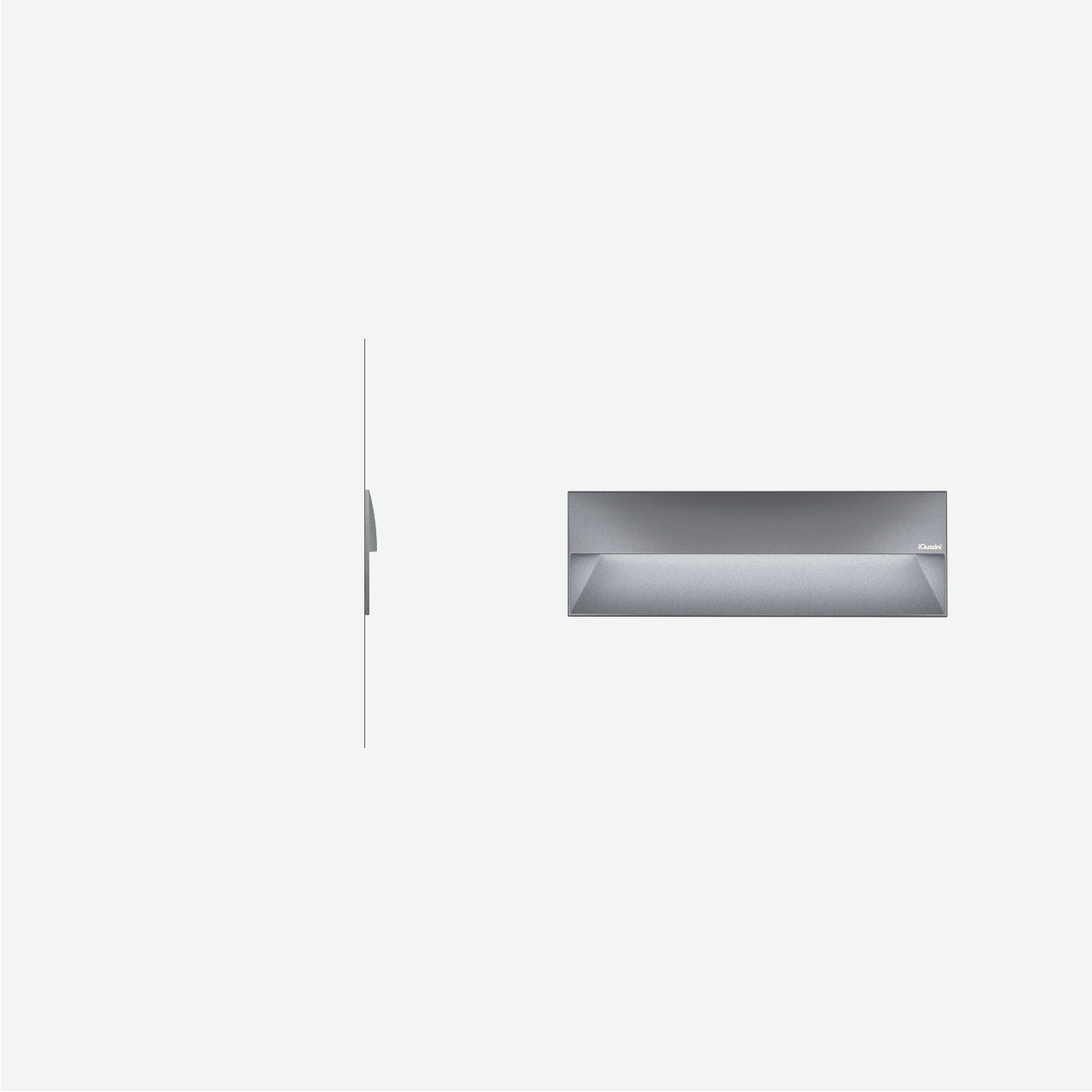

Walky rettangolare incasso

Linea completa Walky Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Codici & Download

Walky: Horizontal Excellence

Dettagli sull'installazione di Walky a incasso

Scarica questa guida specifica per ottenere tutti i dettagli su come installare Walky a incasso nel tuo progetto, con esempi video e adattamenti tecnici necessari per un risultato perfetto.

Scarica la guida PDF

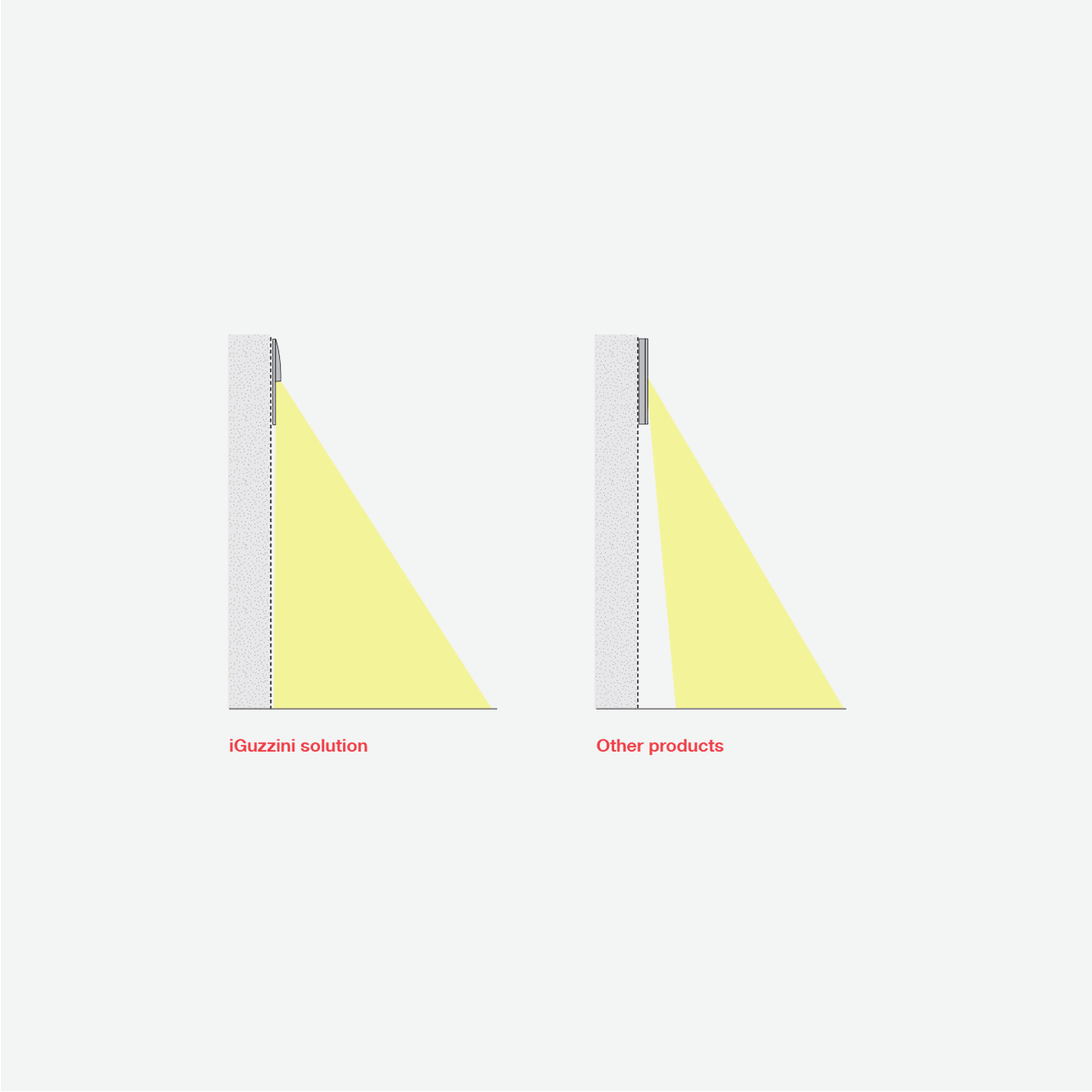

Distribuzioni luminose

Esempi di applicazione con Walky rettangolare incasso

Dettagli sul prodotto

Apparecchio di illuminazione per camminamenti finalizzato all’impiego di sorgenti luminose a LED, ad alto comfort visivo.
Installazione a incasso.

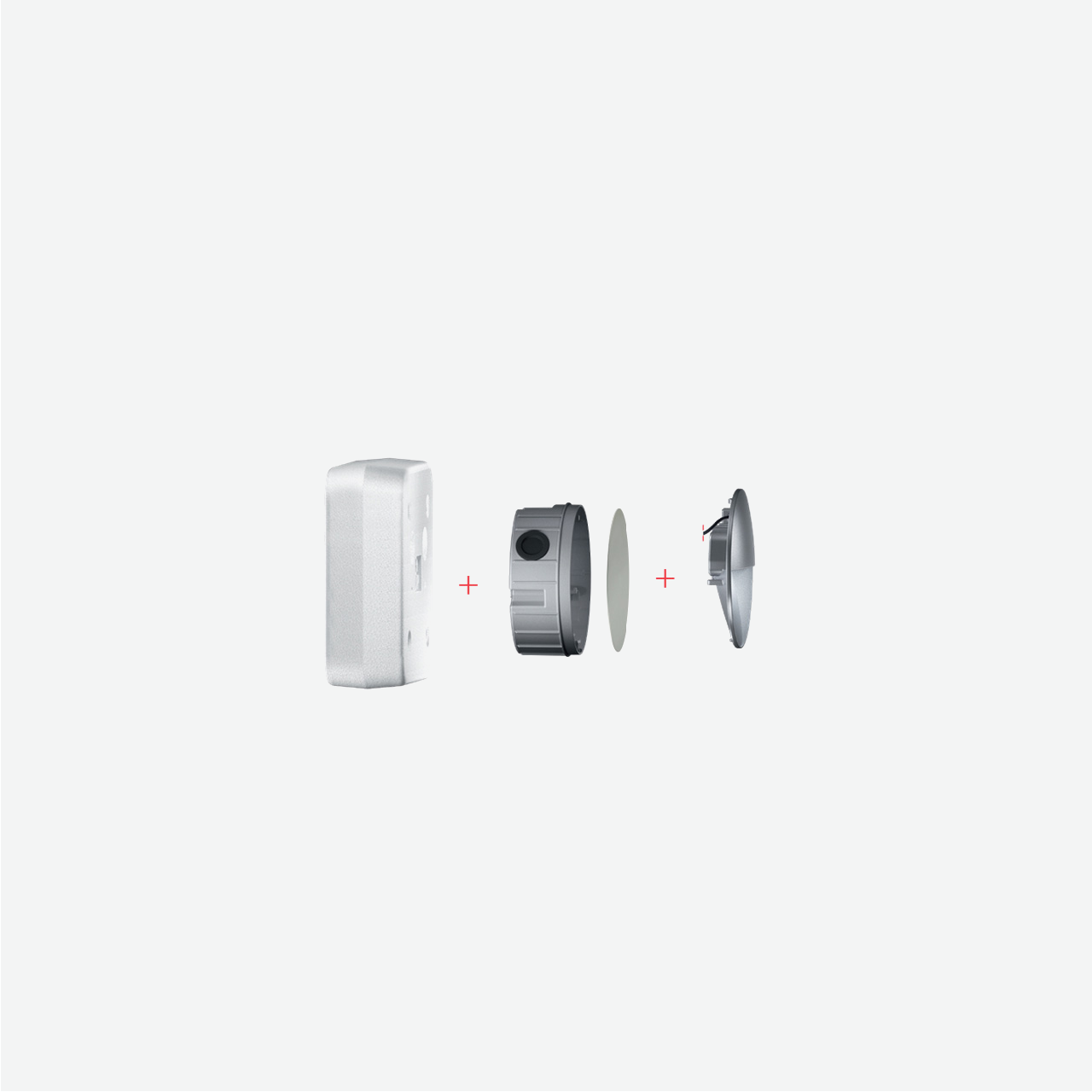

Costituito da vano ottico con grado di protezione IP66 e controcassa a muro da ordinare separatamente.
Vano ottico e basetta realizzati in lega di alluminio e sottoposti a trattamento di verniciatura a polveri che fornisce un’alta resistenza agli agenti atmosferici e ai raggi UV. Carter di chiusura in materiale plastico nella parte posteriore del vano ottico.
Completo di pressacavo in materiale plastico e cavo uscente di lunghezza 0,5 m
Controcassa in materiale plastico di colore nero da ordinare separatamente
Disponibili casseformi in polistirene a perdere per la realizzazione delle sedi delle controcasse per applicazioni in pareti in calcestruzzo successivamente da intonacare o rifinire con mattonelle.
Vetro di sicurezza sodico-calcico temprato satinato.
Apparecchio senza viti a vista con sistema anti-vandalismo tramite chiave di apertura per accedere al vano posteriore di cablaggio (fornita nell’imballo) per le versioni rettangolare 270x90mm.
Sistema di apertura del vano posteriore ad innesto rapido per le versioni rettangolare 180x45mm.
Disponibili versioni con alimentatore remoto 24Vdc (rettangolari 270x90/180x45 mm).
Protezione contro le sovratensioni (Versioni 220÷240Vac): 2 kV di Modo Comune (CM), 1 kV di Modo Differenziale (DM).
Temperatura ambiente di utilizzo:
Ta -30°C +50°C per le versioni 24Vdc
Ta -20°C +50°C per le versioni 220- 240Vac (On-Off- DALI)
Ta 0°C +45°C per le versioni 220- 240Vc in emergenza
Tutte le viti esterne utilizzate sono in acciaio inox A2.

Walky rettangolare incasso è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Walky rettangolare incasso 15 codice(i)

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1008.9	9.3	AL	4000	80	On/off	270x60x90	ST01
New	974.7	9.3	AL	3000	80	On/off	270x60x90	ST00
New	934.8	9.3	AL	2700	80	On/off	270x60x90	SS99

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	387.5	10.8	AL	4000	80	On/off	60x270x90	EI40 *
New	362.5	10.8	AL	3000	80		60x270x90	EI41
New	350	10.8	AL	2700	80		60x270x90	EI42

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1014.6	8.3	AL	4000	80	PWM	270x36x90	ST04
New	615.6	8.3	AL	3000	80	PWM	270x36x90	ST03
New	594	8.3	AL	2700	80	PWM	270x36x90	ST02

24Vdc
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	360	12	AL	4000	80	PWM	60x270x90	EI43 *
New	336	12	AL	3000	80	PWM	60x270x90	EI44
New	324	12	AL	2700	80	PWM	60x270x90	EI45

24Vdc
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	125.8	5.9	AL	4000	80	PWM	38x180x45	EI46 *
New	117.3	5.9	AL	3000	80	PWM	38x180x45	EI47
New	112.2	5.9	AL	2700	80	PWM	38x180x45	EI48

24Vdc.
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
