Walky: Horizontal Excellence

Dettagli sull'installazione di Walky a incasso

Scarica questa guida specifica per ottenere tutti i dettagli su come installare Walky a incasso nel tuo progetto, con esempi video e adattamenti tecnici necessari per un risultato perfetto.

Scarica la guida PDF

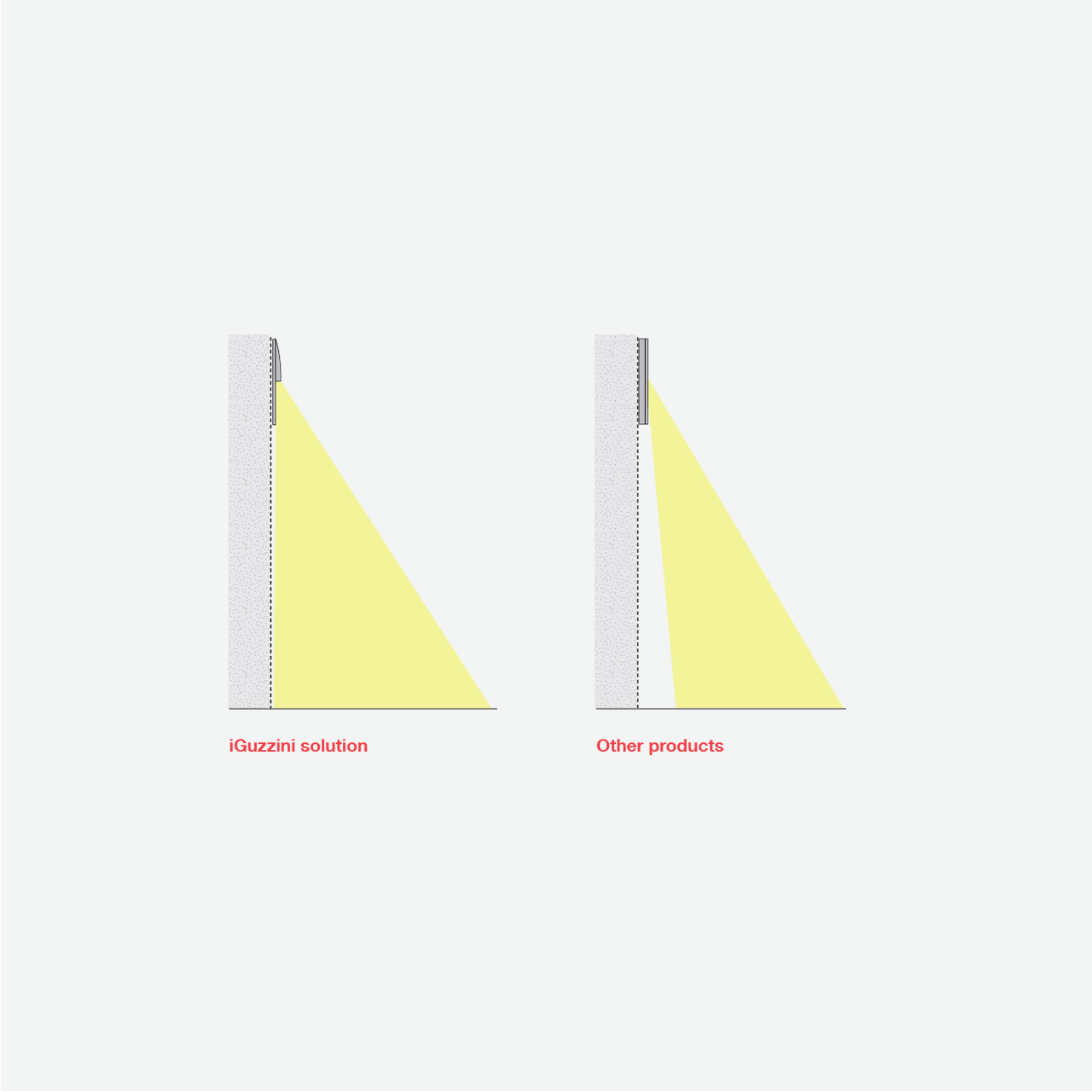

Distribuzioni luminose

Esempi di applicazione con Walky quadrato incasso

Dettagli sul prodotto

Apparecchio di illuminazione per camminamenti fi nalizzato all’impiego di sorgenti luminose a LED, ad alto comfort visivo.
Installazione a incasso.
Costituito da vano ottico con grado di protezione IP66 e controcassa a muro da ordinare separatamente.
Vano ottico e basetta realizzati in lega di alluminio e sottoposti a trattamento di verniciatura a polveri che fornisce un’alta resistenza agli agenti atmosferici e ai raggi UV. Carter di chiusura in materiale plastico nella parte posteriore del vano ottico.
Completo di pressacavo in materiale plastico e cavo uscente di lunghezza 0,5 m

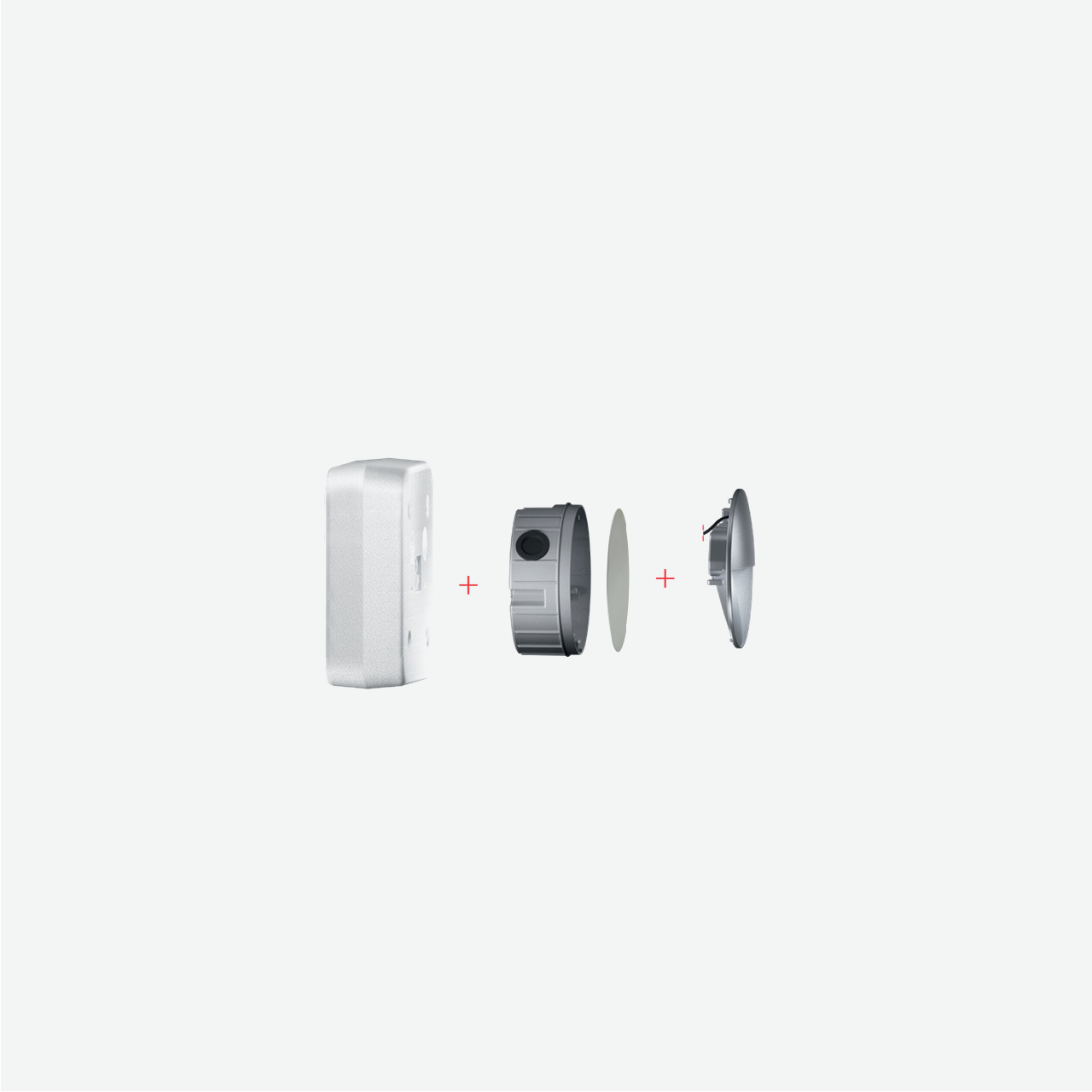

Controcassa in materiale plastico di colore nero da ordinare separatamente
Disponibili casseformi in polistirene a perdere per la realizzazione delle sedi delle controcasse per applicazioni in pareti in calcestruzzo successivamente da intonacare o rifinire con mattonelle.
Vetro di sicurezza sodico-calcico temprato satinato.
Apparecchio senza viti a vista con sistema anti-vandalismo tramite chiave di apertura per accedere al vano posteriore di cablaggio (fornita nell’imballo) per le versioni quadrate 180x180mm e 90x90mm.

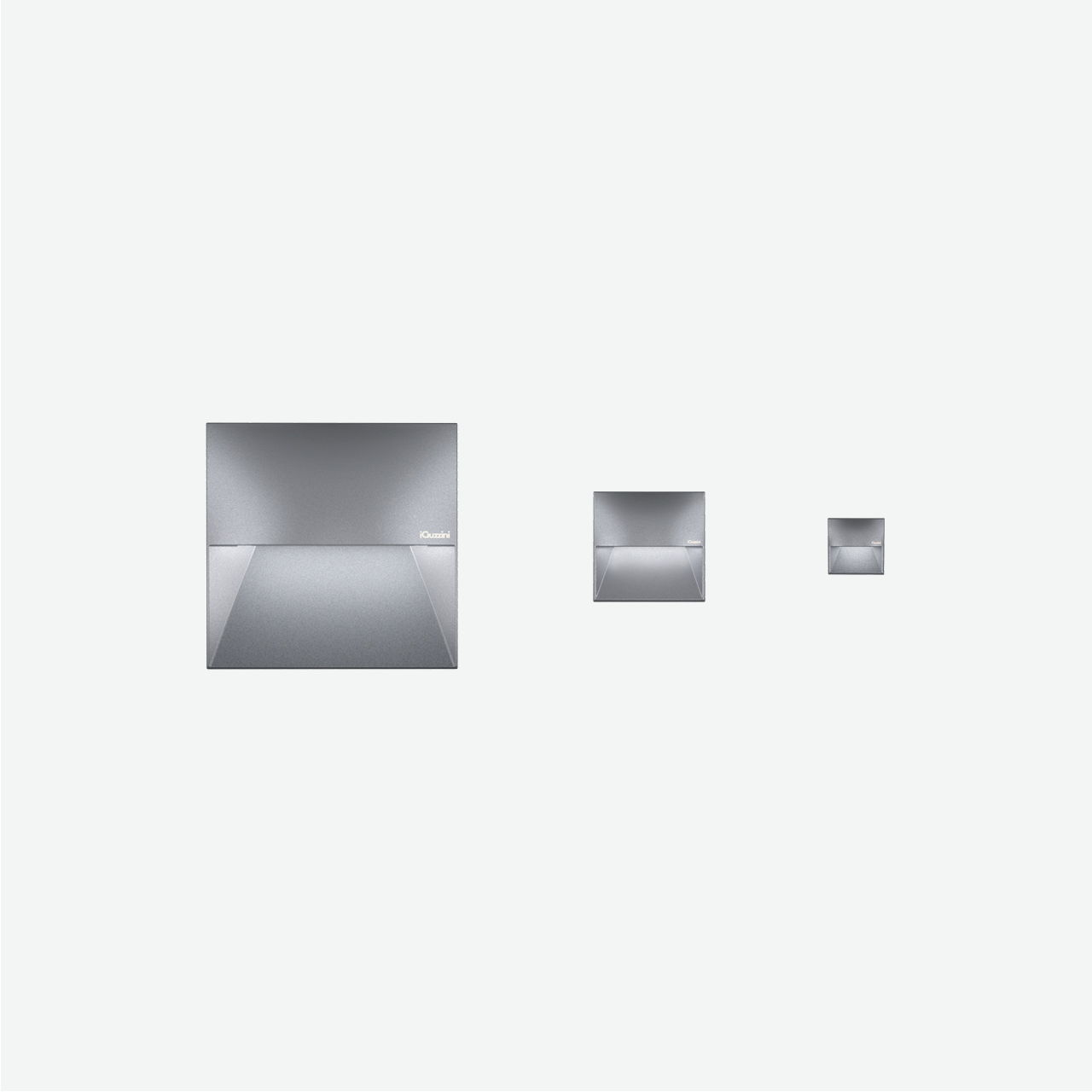

Sistema di apertura del vano posteriore ad innesto rapido per le versioni circolare ø50, quadrata 45x45 e rettangolare 180x45mm.
Disponibili versioni con alimentatore integrato 220÷240 Vac On- Off, con alimentatore DALI o Emergenza (quadrate 180x180 mm) e versioni con alimentatore remoto 24Vdc (quadrate 90x90 e 45x45mm).
Protezione contro le sovratensioni (Versioni 220÷240Vac): 2 kV di Modo Comune (CM), 1 kV di Modo Differenziale (DM).
Temperatura ambiente di utilizzo:
Ta -30°C +50°C per le versioni 24Vdc
Ta -20°C +50°C per le versioni 220- 240Vac (On-Off- DALI)
Ta 0°C +45°C per le versioni 220- 240Vc in emergenza
Tutte le viti esterne utilizzate sono in acciaio inox A2.

Walky quadrato incasso è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Walky quadrato incasso 24 codice(i)

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	5.8	AL	4000	80	On/off	180x180x45	SS92
New	506	5.8	AL	3000	80	On/off	180x180x45	SS91
New	487.6	5.8	AL	2700	80	On/off	180x180x45	SS90

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	11.5	AL	4000	80	On/off	180x180x45	EI31 *
New	418.5	11.5	AL	3000	80		180x180x45	EI32
New	405	11.5	AL	2700	80		180x180x45	EI33

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Versione ad alta efficienza

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	6.3	AL	4000	80	DALI-2	180x180x92	SS95
New	506	6.3	AL	3000	80	DALI-2	180x180x92	SS94
New	487.6	6.3	AL	2700	80	DALI-2	180x180x92	SS93

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	11.7	AL	4000	80	DALI-2	180x180x92	EI58 *
New	418.5	11.7	AL	3000	80	DALI-2	92x180x180	EI59
New	405	11.7	AL	2700	80	DALI-2	92x180x180	EI60

220÷240Vac
Classe di isolamento I
Controcassa da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Versione ad alta efficienza<br />Sempre acceso con luce emergenza (SA)

Versione ad alta efficienza
Sempre acceso con luce emergenza (SA)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	524.4	6.3	AL	4000	80	On/off	180x180x92	SS98
New	506	6.3	AL	3000	80	On/off	180x180x92	SS97
New	487.6	6.3	AL	2700	80	On/off	180x180x92	SS96

220÷240Vac
Classe di isolamento I
Emergenza permanente
Controcassa da ordinare separatamente
Questi prodotti possono essere utilizzati ad una temperatura
ambiente minima di 0°C

Sempre acceso con luce emergenza (SA)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	12.8	AL	4000	80		92x180x180	EI52 *
New	418.5	12.8	AL	3000	80		92x180x180	EI53
New	405	12.8	AL	2700	80		92x180x180	EI54

220÷240Vac
Classe di isolamento I
Emergenza permanente
Controcassa da ordinare separatamente
Questi prodotti possono essere utilizzati ad una temperatura
ambiente minima di 0°C
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	119.7	4.6	AL	4000	80	PWM	90x90x36	EI34 *
New	111.3	4.6	AL	3000	80	PWM	36x90x90	EI35
New	107.1	4.6	AL	2700	80	PWM	90x90x36	EI36

24Vdc.
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	34.2	1.5	AL	4000	80	PWM	38x45x45	EI37 *
New	32.4	1.5	AL	3000	80	PWM	38x45x45	EI38
New	30.6	1.5	AL	2700	80	PWM	38x45x45	EI39

24Vdc.
Alimentatore da ordinare separatamente.
Controcassa da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
