Walky quadrato bollard

Linea completa Walky Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Codici & Download

Linea completa Walky

Distribuzioni luminose

Esempi di applicazione con Walky quadrato bollard

Dettagli sul prodotto

Apparecchio di illuminazione per camminamenti finalizzato all’impiego di sorgenti luminosi a LED, ad alto confort visivo.
Installazione a paletto.

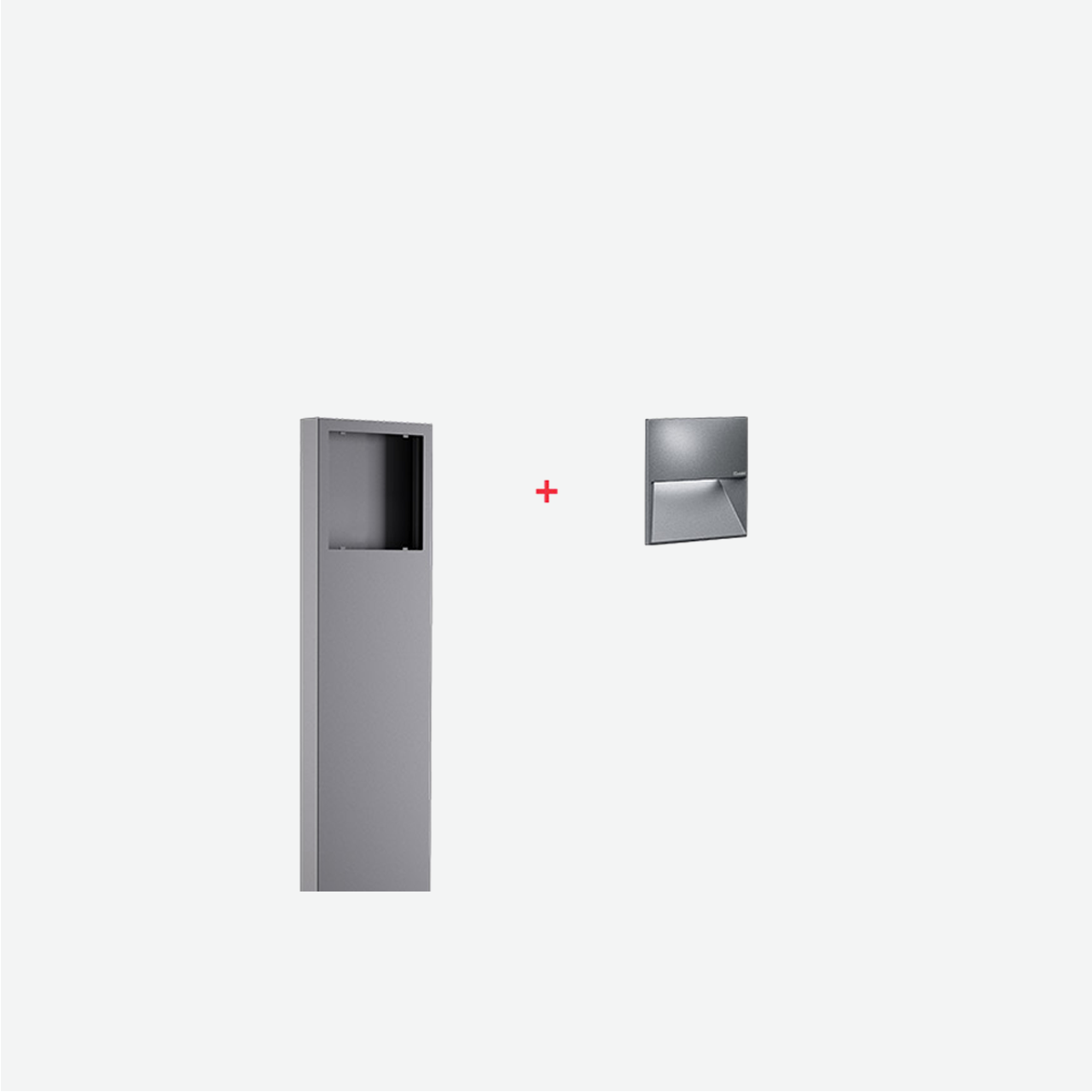

Costituito da vano ottico con grado di protezione IP66 e paletto da ordinare da separatamente.
Vano ottico e paletto realizzati in lega di alluminio e sottoposti a trattamento di verniciatura a polveri che fornisce un’alta resistenza agli agenti atmosferici e ai raggi UV. Carter di chiusura in materiale plastico nella parte posteriore del vano ottico.
Completo di pressa-cavo in materiale plastico e cavo uscente di lunghezza 0,5 - 1m.
Vetro di sicurezza sodico-calcico temprato satinato.
Fissaggio del vano ottico al paletto tramite singola vite in acciaio inox tipo torx (di sicurezza).
All’interno del paletto alloggiano due aste in acciaio inox fissate alla basetta, conferendo al prodotto un elevata resistenza agli urti.
Il paletto è ancorato al pavimento tramite la basetta di fissaggio in acciaio zincato e verniciata.
Il fissaggio del paletto a terreno / pavimento può avvenire tramite tasselli ancoranti (su pavimentazioni) o tramite basetta di fissaggio e contro-piastra con zanche rivestite in Dakromet, ad ulteriore garanzia contro la corrosione (ordinabile separatamente).
Vano ottico Walky con alimentatore integrato 220÷240Vac On-Off o con alimentatore remoto 24Vdc.
Per versioni 24Vdc disponibili alimentatori remoti di tipo On-Off, Dali, IP67 da ordinare separatamente.
Disponibili paletti con alimentatore integrato IP66 220÷240Vac per le versioni Walky da 24Vdc (ø100, 90x90 e 270x90mm).
Protezione contro le sovratensioni (versioni 220÷240Vac): 2 kV di Modo Comune (CM) , 1 kV di Modo Differenziale.
Temperatura ambiente di utilizzo: Ta -30°C +50°C per le versioni 24Vdc, Ta -20°C +50°C per le versioni 220÷240Vac (On-Off).
Tutte le viti esterne utilizzate sono in acciaio inox A2.

Walky quadrato bollard è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Walky quadrato bollard 13 codice(i)

180x180

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	445.5	11.5	AL	4000	80	On/off	180x180x45	EI31 *
New	418.5	11.5	AL	3000	80		180x180x45	EI32
New	405	11.5	AL	2700	80		180x180x45	EI33

Da installare su paletto X440 (h900)
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

90x90

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	119.7	4.6	AL	4000	80	PWM	90x90x36	EI34 *
New	111.3	4.6	AL	3000	80	PWM	36x90x90	EI35
New	107.1	4.6	AL	2700	80	PWM	90x90x36	EI36

Da installare su paletto X441 (h600, senza alimentatore) o su paletto X442 (h600, completo di alimentatore)
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

45x45

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	34.2	1.5	AL	4000	80	PWM	38x45x45	EI37 *
New	32.4	1.5	AL	3000	80	PWM	38x45x45	EI38
New	30.6	1.5	AL	2700	80	PWM	38x45x45	EI39

Da installare su paletto X443 (h400)
24Vdc. Alimentatore da ordinare separatamente
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

Paletto h400 per vani ottici 45x45

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Paletto per vano ottico Walky 45x45 mm - h = 400 mm		35x57x400	X443

Alimentatore da ordinare separatamente.

Paletto h600 per vani ottici 90x90

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Paletto per vano ottico Walky 90x90 mm - h = 600 mm - senza alimentatore		40x110x600	X441
New	Paletto per vano ottico Walky 90x90 mm - h = 600 mm - con alimentatore		40x110x600	X442
