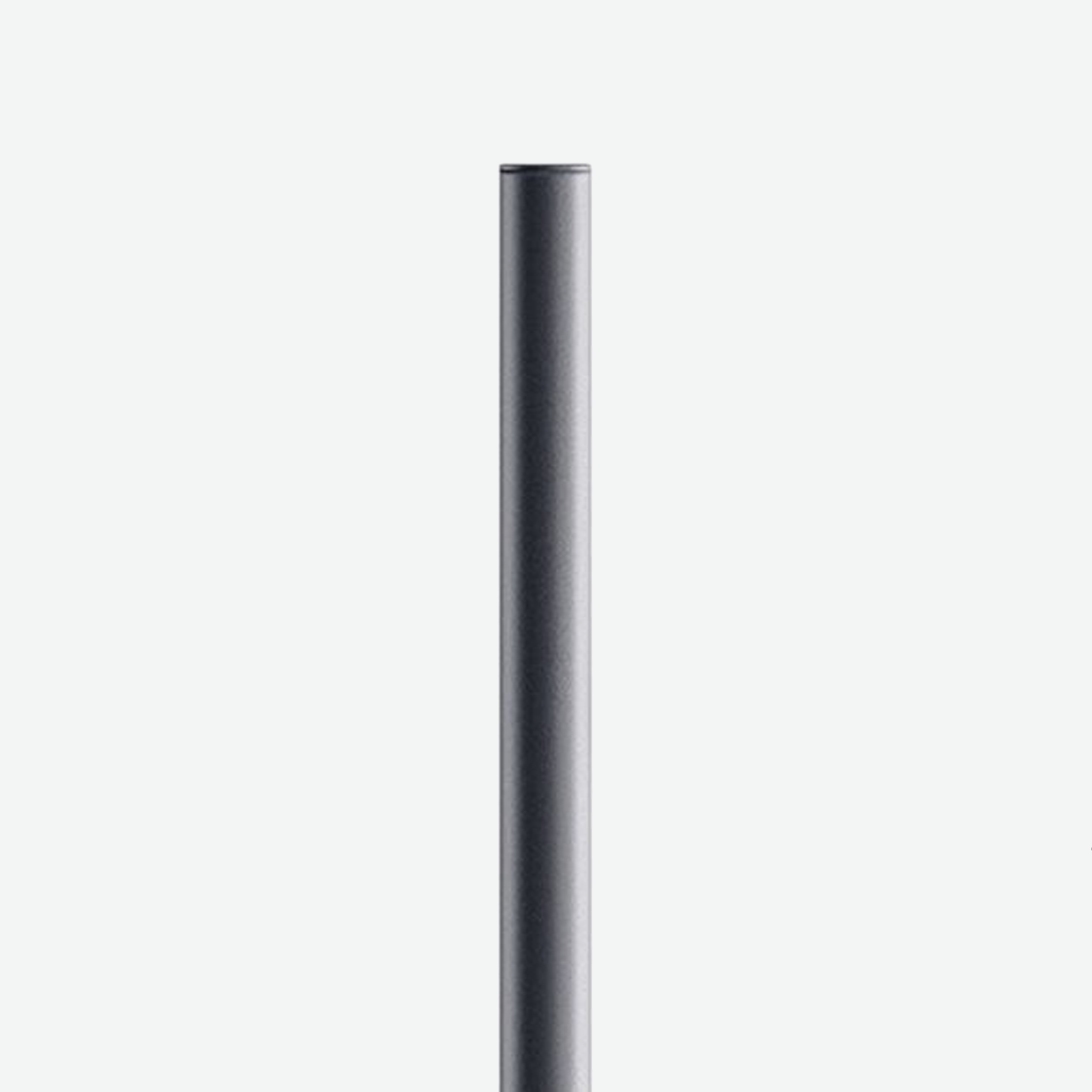

Palo cilindrico - interrato / con piastra

Linea completa Palo cilindrico Overview Dettagli sul prodotto Codici & Download
Linea completa Palo cilindrico

Dettagli sul prodotto

  • Pali realizzati in acciaio EN10025- S235JR o acciaio EN10025-S355JR zincato a caldo 70 micron come da normativa UNI EN ISO 1461 (EN40-5).
  • Trattamento superficiale di verniciatura a polvere.
  • Geometria cilindrica di diametro.
  • ø 76/102/120 mm.
  • Nella parte superiore dei pali (cod. 1542-1543) sono presenti sei fori passanti ed inserti filettati in acciaio inox, per consentire il fissaggio del braccio con tirante (per i Sistemi Lavinia e Cut-Off).
  • Nei pali (cod. 1274-1287-1291) per applicazione dei Sistemi MultiWoody e MultiPro sono presenti sei fori passanti con gommino di chiusura per il passaggio dei cavi.
  • Nei pali (cod. 2511-2513) sono presenti quattro fori passanti con inserti filettati per installazione Sistema iRoll 65.
  • Asola per l’ingresso cavi.
  • 150x50 mm o 62x42 mm.
  • Piastra di ancoraggio in acciaio zincato a caldo 70 micron, con 4 asole/fori.
  • Piastra e tirafondi di fissaggio.
  • (da ordinare separatamente).
  • Morsettiera con portafusibile singolo o doppio, quattro polarità a tre vie Caratteristiche per polo; cavi in ingresso da 16 mm2 e in uscita da 2,5 mm2 .
  • Idoneità per morsettiere italiane/ francesi/spagnole, inglesi (con adattatore in legno da ordinare separatamente) e tedesche/ svizzere (con guida DIN da ordinare separatamente). Per i codici fare riferimento al foglio istruzioni.
  • Portelle a toppa IP54 132x38 mm e 186x45 mm con messa a terra esterna.
  • Portella a filo IP44 310x95 mm con messa a terra interna.
  • Morsettiera: IP43 IK08 (1862-1864- 1865), IP44 IK08 (1863).

Palo cilindrico - interrato / con piastra è disponibile nei seguenti colori

  • 15 Grigio

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

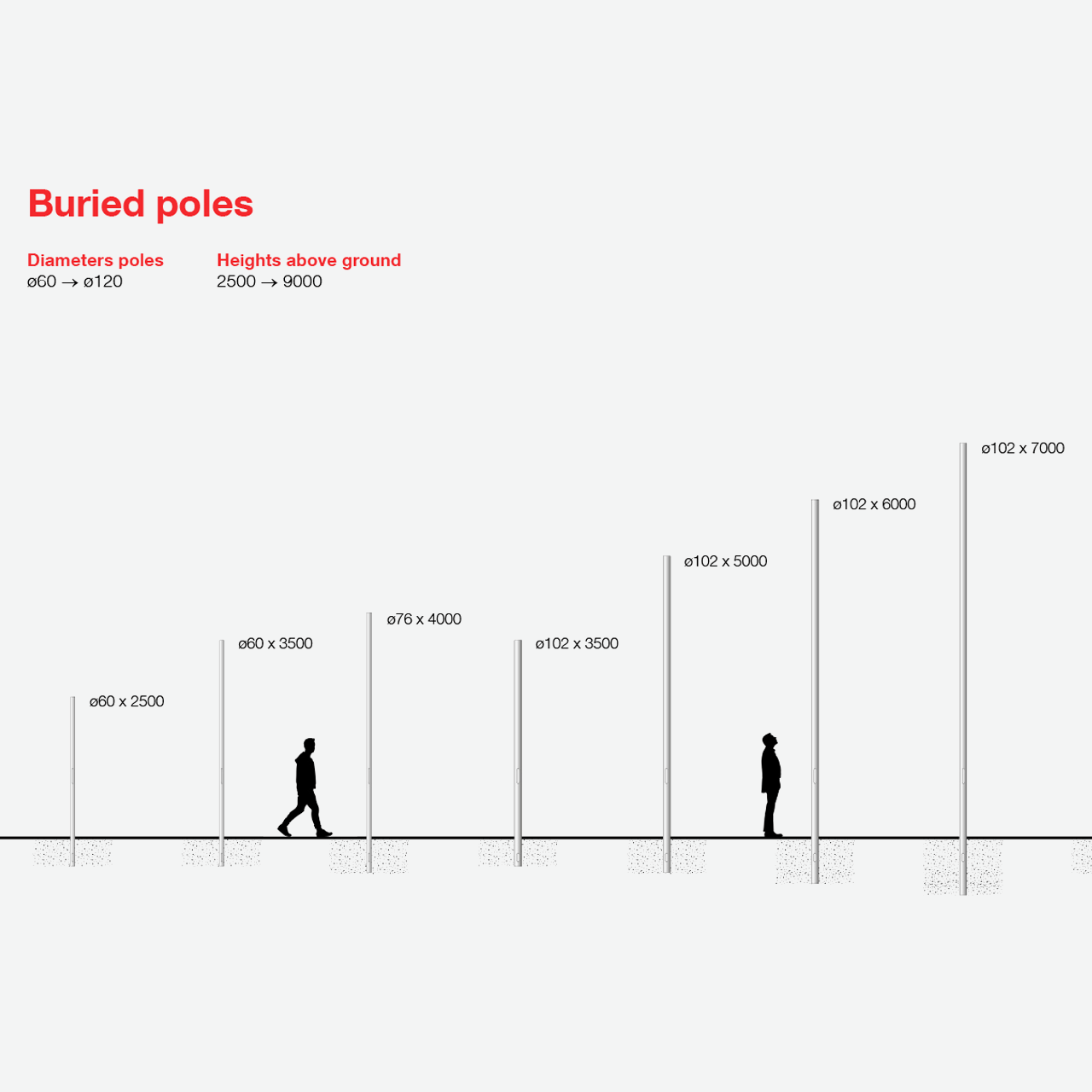

Palo cilindrico - interrato / con piastra 14 codice(i)
Palo cilindrico interrato ø 60 mm
Ø 60
Palo cilindrico interrato ø 60 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo interrato L=3000 d=60 mm H= 2500 mm
ø60x3000
E062
New
Palo interrato L=4000 d=60 mm H= 3500 mm
ø60x4000
E063
Palo cilindrico interrato ø 76 mm Palo cilindrico interrato ø 76 mm
Ø 76
Palo cilindrico interrato ø 76 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo cilindrico interrato L=4600 diam. 76mm
ø76x4000
1271
Morsettiera: codice 1864

Chiave per portella: codice 0227
Palo cilindrico interrato ø 102 mm Palo cilindrico interrato ø 102 mm
ø102
Palo cilindrico interrato ø 102 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo interrato L=4000mm diam. 102mm
ø102x4000
1203
New
Palo interrato L=5600 diam. 102 mm
ø102x5600
1205
New
Palo interrato L=6800 d=102 mm H= 6000 mm
ø102x6800
1542
New
Palo interrato L=8000 d=102 mm H= 7000 mm
ø102x8000
1543
Morsettiera: codici 1862-1865
Chiave per portella: codice 0227
Palo cilindrico interrato ø 120 mm Palo cilindrico interrato ø 120 mm
ø120
Palo cilindrico interrato ø 120 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo cilindrico da interrare D 120 mm H 10000
ø120x10000
1274
New
Palo interrato L=8000 mm D=120 mm
ø120x8000
1287
New
Palo interrato L=5600 mm D=120 mm spessore 3 mm
ø120x5600
1291
Morsettiera: codici 1862-1863-1865
Chiave per portella: codici 0227-0246
Palo cilindrico con piastra ø 76 mm Palo cilindrico con piastra ø 76 mm
Ø 76
Palo cilindrico con piastra ø 76 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo cilindrico con piastra L=4000 diam. 76mm
ø76x4000
1272
Contropiastra: codice 1168
Morsettiera: codice 1864
Chiave per portella: codice 0227
Palo cilindrico con piastra ø 102 mm Palo cilindrico con piastra ø 102 mm
ø102
Palo cilindrico con piastra ø 102 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo con piastra L=5000 D = 102 mm
ø102x5000
1344
Contropiastra: codice 1168
Morsettiera: codici 1862-1865
Chiave per portella: codice 0227
Palo cilindrico con piastra ø 120 mm Palo cilindrico con piastra ø 120 mm
ø120
Palo cilindrico con piastra ø 120 mm
Descrizione Controllo Dimensioni (mm) Codice
New
Palo con piastra L=7000 mm D=120 mm
ø120x7000
1289
New
Palo con piastra L=5000 mm D=120 mm spessore3 mm
ø120x5000
1292
Contropiastra: codice 0453
Morsettiera: codice 1863
Chiave per portella: codice 0246
