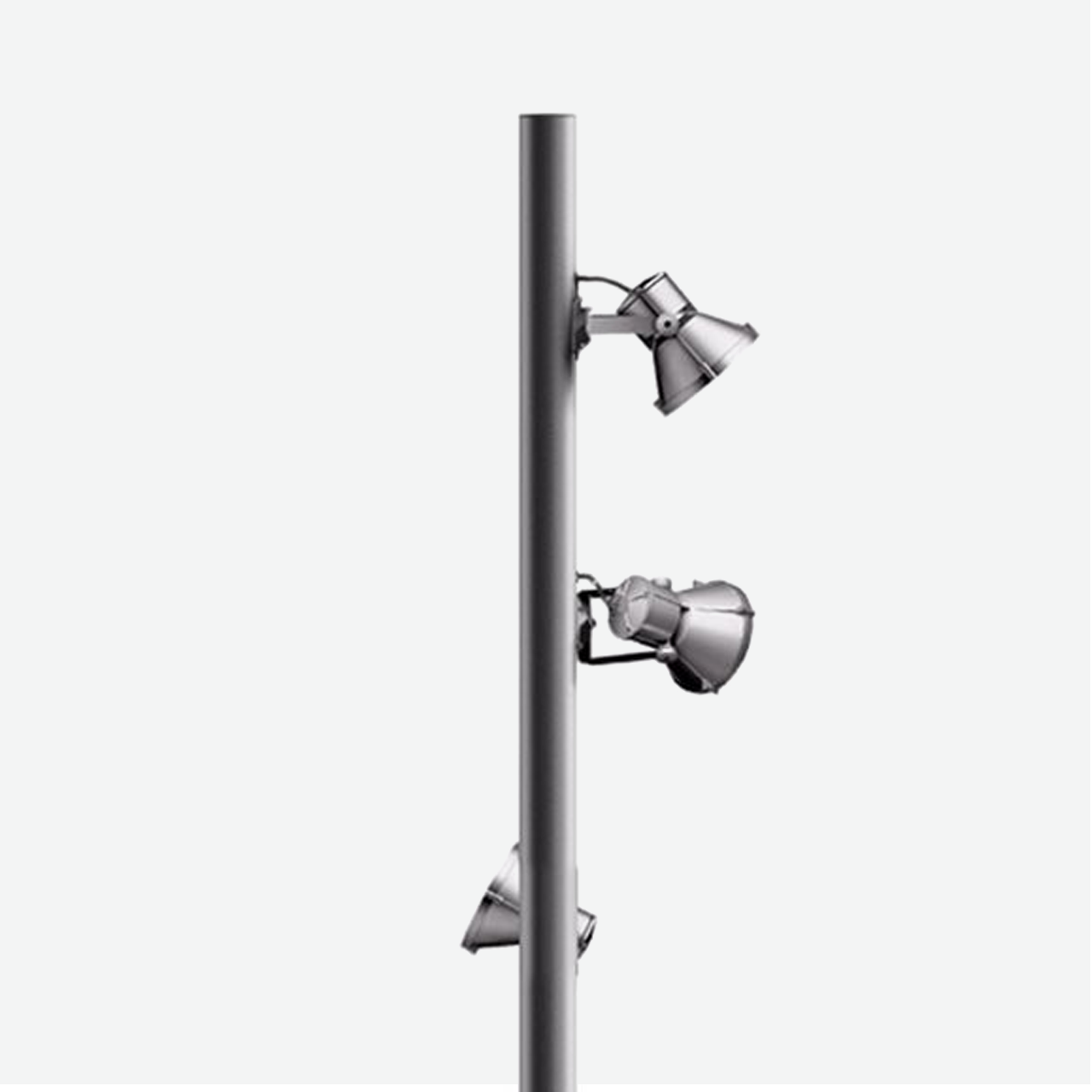

MultiWoody da palo minimale e connesso

Linea completa Woody Overview Distribuzioni luminose Dettagli sul prodotto Codici & Download

Linea completa Woody

Distribuzioni luminose

Dettagli sul prodotto

Sistema di illuminazione urbana finalizzato all’impiego di sorgenti a LED.
Installazione su pali pre-forati tramite flangia dal design minimale e bracci singolo o doppio per pali cilindrico-conici Ø102 - Ø120mm.
Pali cilindrico-conici pre-forati con gruppo di fori formati da: 2 fori con inserti in ottone per l'installazione della flangia e 1 foro con gommino per il passaggio del cavo del prodotto installato.
Sono disponibili forature verticali, forature orizzontali, foratura con elica 60° e 90°.
I pali sono forniti pre-forati mantenendo la zincatura e la verniciatura originale così da mantenere un’alta resistenza alla corrosione nel tempo.
I pali cilindrico-conici sono forniti di due portelle che permettono l’installazione fino a 3 alimentatori e morsettiera per il cablaggio. Il posizionamento degli alimentatori nella portella semplifica la manutenzione e ne riduce i costi.
I pali cilindrico-conici sono forniti di due portelle che permettono l’installazione anche di un box IP68 contenente l’interfaccia BLE-DALI, un circuito di protezione alle sovratensioni e dotato di PG per il cablaggio (per pali Ø102mm e per pali Ø120mm).
I pali cilindrico-conici sono disponibili con altezze di 5, 7, 9, 12m sia in versione interrata che in versione con piastra nei colori Bianco, Nero, Rust Brown e Grigio.

MultiWoody da palo minimale e connesso è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Sistema da palo minimale e connesso

Urban deco

Sintesi di innovazione formale e tecnologica. Il nuovo palo dal design conico/cilindrico diviene un hub per ospitare proiettori multipli in multiple configurazioni e connettività integrata.

Scopri di più

MultiWoody da palo minimale e connesso 46 codice(i)

Pali interrati / con piastra, con doppia portella

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Palo interrato con antenna Bluetooth H=5600 (fuori terra h=5000), Ø159-102mm con doppia portella 310x95		ø102x5600	S989
New	Palo interrato con antenna Bluetooth H=7.800 (fuori terra h=7000), Ø159-102mm con doppia portella 310x95		ø102x7800	S990
New	Palo interrato con antenna Bluetooth H=9.800 (fuori terra h=9000), Ø194-120mm con doppia portella 310x95mm		ø120x9800	S991
New	Palo interrato con antenna Bluetooth H=12.800 (fuori terra h=12000), Ø219-120mm con doppia portella 310x95mm		ø120x13000	S992
New	Palo con piastra con antenna Bluetooth H= 5.000, Ø 159-102mm con doppia portella 310x95mm		ø102x5000	S993
New	Palo con piastra con antenna Bluetooth H= 7.000, Ø 159-102mm con doppia portella 310x95mm		ø102x7000	S994
New	Palo con piastra con antenna Bluetooth H= 9.000, Ø 159-102mm con doppia portella 310x95mm		ø120x9000	S995
New	Palo con piastra con antenna Bluetooth H= 12.000, Ø 219-120mm con doppia portella 310x95mm		ø120x12000	S996
New	Palo interrato H= 5600 (fuori terra h=5000), Ø 159-102mm con doppia portella 310x95mm		ø102x5600	X730
New	Palo interrato H= 7800 (fuori terra h=7000), Ø 159-102mm con doppia portella 310x95mm		ø102x7800	X731
New	Palo interrato H= 9.800 (fuori terra h=9000), Ø 194-120mm con doppia portella 310x95mm		ø120x9800	X732
New	Palo interrato H= 12800 (fuori terra h=12000), Ø 219-120mm con doppia portella 310x95mm		ø120x13000	X733
New	Palo con piastra H= 5000, Ø 159-102mm con doppia portella 310x95mm		ø102x5000	X734
New	Palo con piastra H= 7000, Ø 159-102mm con doppia portella 310x95mm		ø102x7000	X735
New	Palo con piastra H= 9.000, Ø 194-120mm con doppia portella 310x95mm		ø120x9000	X736
New	Palo con piastra H= 120000 Ø219-120mm con doppia portella 310x95mm.		ø120x12000	X737

Pali interrati / con piastra, con doppia portella e antenna Bluetooth

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Palo interrato con antenna Bluetooth H=5600 (fuori terra h=5000), Ø159-102mm con doppia portella 310x95		ø102x5600	S989
New	Palo interrato con antenna Bluetooth H=7.800 (fuori terra h=7000), Ø159-102mm con doppia portella 310x95		ø102x7800	S990
New	Palo interrato con antenna Bluetooth H=9.800 (fuori terra h=9000), Ø194-120mm con doppia portella 310x95mm		ø120x9800	S991
New	Palo interrato con antenna Bluetooth H=12.800 (fuori terra h=12000), Ø219-120mm con doppia portella 310x95mm		ø120x13000	S992
New	Palo con piastra con antenna Bluetooth H= 5.000, Ø 159-102mm con doppia portella 310x95mm		ø102x5000	S993
New	Palo con piastra con antenna Bluetooth H= 7.000, Ø 159-102mm con doppia portella 310x95mm		ø102x7000	S994
New	Palo con piastra con antenna Bluetooth H= 9.000, Ø 159-102mm con doppia portella 310x95mm		ø120x9000	S995
New	Palo con piastra con antenna Bluetooth H= 12.000, Ø 219-120mm con doppia portella 310x95mm		ø120x12000	S996
New	Palo con piastra con antenna Bluetooth H=3.500mm, Ø120-76 con singola portella 310x95mm			SA07

Flangia in acciaio

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Flangia in acciaio per installazione su pali conico - cilindrici con doppia portella di diametro Ø102mm e Ø120mm - per 1 proiettore Agorà Compact, Agorà Slim, Maxiwoody e iPro.		71x115	X738

ø260 - C.o.B. - Spot

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	3950.48	37.7	S 10°	4000	80	DALI-2	ø260x270	BU94
New	3845.6	37.7	S 10°	3000	80	DALI-2	ø260x270	BU95
New	2835	26.8	S 11°	4000	80	1-10V	ø260x270	BU88
New	2695	26.8	S 11°	3000	80	1-10V	ø260x270	BU89

Completo di alimentatore e scheda elettronica di controllo DALI. Le versioni DALI occupano 1 indirizzo.

ø260 - C.o.B.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	3159	26.8	F 30°	4000	80	1-10V	ø260x270	BU90
New	3003	26.8	F 30°	3000	80	1-10V	ø260x270	BU91
New	4400.79	37.7	F 30°	4000	80	DALI-2	ø260x270	BU96
New	4283.95	37.7	F 30°	3000	80	DALI-2	ø260x270	BU97
New	3156.57	26.8	WF 50°	4000	80	1-10V	ø260x270	BU92
New	3000.69	26.8	WF 50°	3000	80	1-10V	ø260x270	BU93
New	4404.18	37.7	WF 50°	4000	80	DALI-2	ø260x270	BU98
New	4287.25	37.7	WF 50°	3000	80	DALI-2	ø260x270	BU99

Completo di alimentatore e scheda elettronica di controllo DALI. Le versioni DALI occupano 1 indirizzo.

ø315 - Multi Chip

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1405.8	28.7	S 12°	RGB		DMX-RDM	ø315x319	BV52
New	1299.3	28.7	F 30°	RGB		DMX-RDM	ø315x319	BV53

Completo di alimentatore e scheda elettronica di controllo
DMX512-RDM. Le specifiche DMX richiedono l’inserimento di
una resistenza di terminazione da 120 ohm (cod. BZQ7) da
inserire tra i cavi DATA+ e DATA- dell’ultimo prodotto della linea.
Tunable white: 2700K÷6000K

ø315 - C.o.B. - Spot

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	6387.5	56.5	S 12°	4000	80	DALI-2	ø315x358	BV00
New	6241.5	56.5	S 12°	3000	80	DALI-2	ø315x358	BV01
New	10108	91.9	S 12°	4000	80	On/off	ø315x358	E981
New	9994	91.9	S 12°	3000	80	On/off	ø315x358	E982

I prodotti on/off sono disponibili in versione DALI su richiesta.

ø315 - C.o.B.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	7000	56.5	F 30°	4000	80	DALI-2	ø315x358	BV02
New	6840	56.5	F 30°	3000	80	DALI-2	ø315x319	BV03
New	11039	91.9	F 30°	4000	80	On/off	ø315x358	E983
New	10914.5	91.9	F 30°	3000	80	On/off	ø315x358	E984
New	11158.7	91.9	WF 44°	4000	80	On/off	ø315x358	E985
New	11032.85	91.9	WF 44°	3000	80	On/off	ø315x358	E986
New	7000	56.5	WF 46°	4000	80	DALI-2	ø315x358	BV04
New	6840	56.5	WF 46°	3000	80	DALI-2	ø315x319	BV05

I prodotti on/off sono disponibili in versione DALI su richiesta.

ø315 - Multi Chip

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	4252.5	39.9	S 12° / 10°	4000	80	DALI-2	ø315x319	BB28
New	4252.5	39.9	S 12° / 10°	3000	80	DALI-2	ø315x319	BB29
