Multi Palco InOut su palo minimale e connesso

Linea completa Palco InOut Overview Distribuzioni luminose Dettagli sul prodotto Codici & Download

Linea completa Palco InOut

Distribuzioni luminose

Dettagli sul prodotto

Sistema di illuminazione urbana finalizzato all’impiego di sorgenti a LED.
Installazione su pali pre-forati tramite flangia dal design minimale e bracci singolo o doppio per pali cilindrico-conici Ø102 - Ø120mm.
Pali cilindrico-conici pre-forati con gruppo di fori formati da: 2 fori con inserti in ottone per l'installazione della flangia e 1 foro con gommino per il passaggio del cavo del prodotto installato.
Sono disponibili forature verticali, forature orizzontali, foratura con elica 60° e 90°.
I pali sono forniti pre-forati mantenendo la zincatura e la verniciatura originale così da mantenere un’alta resistenza alla corrosione nel tempo.
Il posizionamento degli alimentatori nella portella semplifica la manutenzione e ne riduce i costi.
I pali cilindrico-conici sono forniti di due portelle che permettono l’installazione anche di un box IP68 contenente l’interfaccia BLE-DALI, un circuito di protezione alle sovratensioni e dotato di PG per il cablaggio (per pali Ø102mm e per pali Ø120mm).
I pali cilindrico-conici sono disponibili con altezze di 5, 7, 9, 12m sia in versione interrata che in versione con piastra nei colori Bianco, Nero, Rust Brown e Grigio.

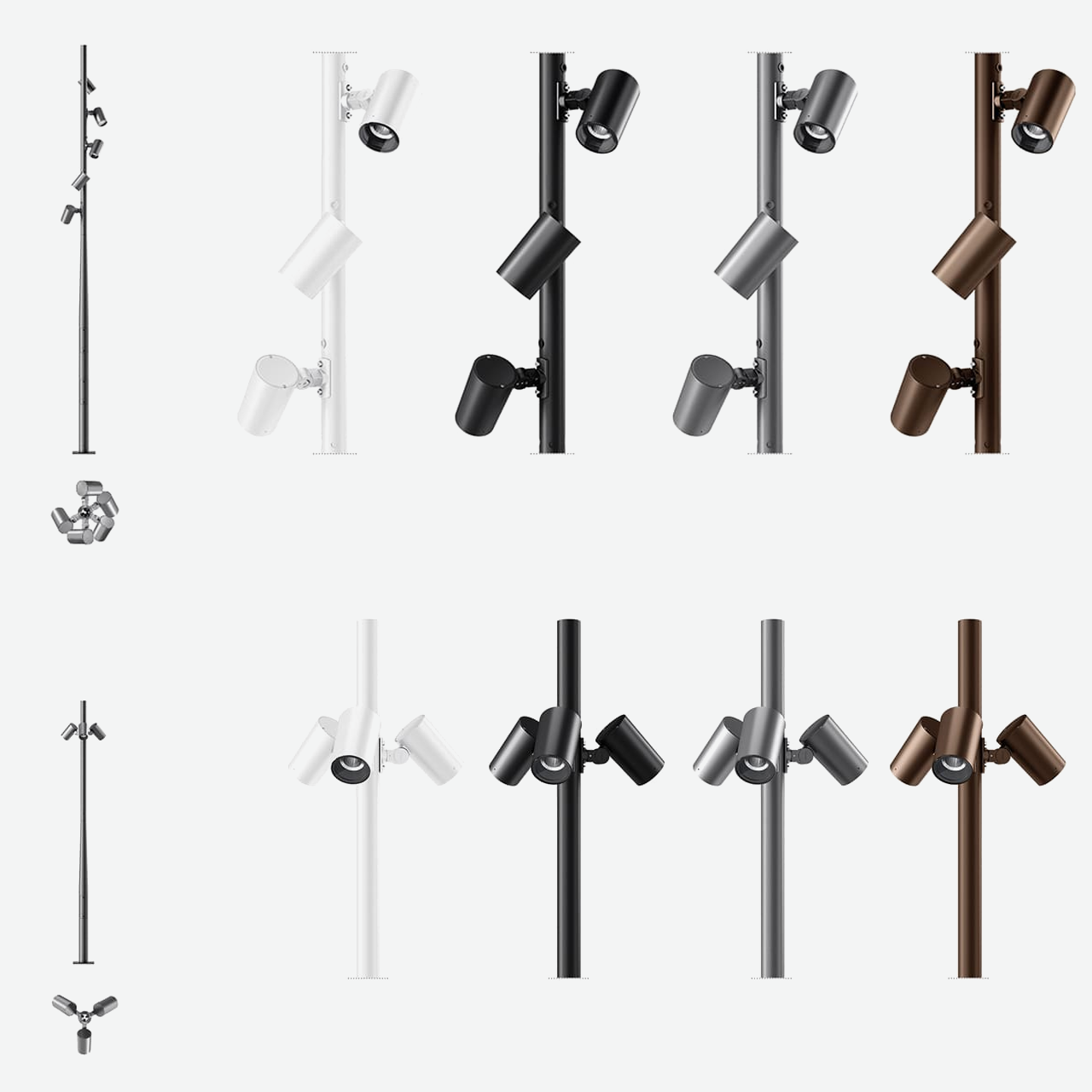

Multi Palco InOut su palo minimale e connesso è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Multi Palco InOut su palo minimale e connesso 149 codice(i)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1276.5	12	S 16°	4000	80		ø83x173	S785
New	1262.7	12	S 16°	3000	80		ø83x173	S784
New	1193.7	12	S 16°	2700	80		ø83x173	S783
New	1642.2	16	S 16°	4000	80		ø83x173	S797
New	1621.5	16	S 16°	3000	80		ø83x173	S796
New	1538.7	16	S 16°	2700	80		ø83x173	S795
New	1350.5	12	M 25°	4000	80		ø83x173	S788
New	1335.9	12	M 25°	3000	80		ø83x173	S787
New	1262.9	12	M 25°	2700	80		ø83x173	S786
New	1737.4	16	M 25°	4000	80		ø83x173	S800
New	1715.5	16	M 25°	3000	80		ø83x173	S799
New	1627.9	16	M 25°	2700	80		ø83x173	S798
New	1461.5	12	WF 40°	4000	80		ø83x173	S791
New	1445.7	12	WF 40°	3000	80		ø83x173	S790
New	1366.7	12	WF 40°	2700	80		ø83x173	S789
New	1880.2	16	WF 40°	4000	80		ø83x173	S803
New	1856.5	16	WF 40°	3000	80		ø83x173	S802
New	1761.7	16	WF 40°	2700	80		ø83x173	S801
New	1545.6	12	VWF 78°	4000	80		ø83x173	S794
New	1528.8	12	VWF 78°	3000	80		ø83x173	S793
New	1444.8	12	VWF 78°	2700	80		ø83x173	S792
New	1982.4	16	VWF 78°	4000	80		ø83x173	S806
New	1957.2	16	VWF 78°	3000	80		ø83x173	S805
New	1856.4	16	VWF 78°	2700	80		ø83x173	S804

Classe di isolamento III.

Alimentatore da ordinare separatamente.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	750	10.9	SS 8°	4000	80	On/off	ø83x173	S773
New	765	10.9	SS 8°	3000	80	On/off	ø83x173	S772
New	712.5	10.9	SS 8°	2700	80	On/off	ø83x173	S771
New	740	10.9	M 26°	4000	80	On/off	ø83x173	S776
New	754.8	10.9	M 26°	3000	80	On/off	ø83x173	S775
New	703	10.9	M 26°	2700	80	On/off	ø83x173	S774
New	700	10.9	WF 51° / 50°	4000	80	On/off	ø83x173	S779
New	714	10.9	WF 51° / 50°	3000	80	On/off	ø83x173	S778
New	665	10.9	WF 51° / 50°	2700	80	On/off	ø83x173	S777
New	710	10.9	VWF 86°	4000	80	On/off	ø83x173	S782
New	724.2	10.9	VWF 86°	3000	80	On/off	ø83x173	S781
New	681.6	10.9	VWF 86°	2700	80	On/off	ø83x173	S780

Classe di isolamento II.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	525	12.8	SS 8°	4000	80	DALI-2	ø119x233	S809
New	535	12.8	SS 8°	3000	80	DALI-2	ø119x233	S808
New	500	12.8	SS 8°	2700	80	DALI-2	ø119x233	S807
New	1456	14.3	S 13°	4000	80	DALI-2	ø119x233	S812
New	1440	14.3	S 13°	3000	80	DALI-2	ø119x233	S811
New	1360	14.3	S 13°	2700	80	DALI-2	ø119x233	S810
New	1401.4	14.3	M 24°	4000	80	DALI-2	ø119x233	S815
New	1386	14.3	M 24°	3000	80	DALI-2	ø119x233	S814
New	1309	14.3	M 24°	2700	80	DALI-2	ø119x233	S813
New	1525.7	16.1	WF 46°	4000	80	DALI-2	ø119x233	S818
New	1503.8	16.1	WF 46°	3000	80	DALI-2	ø119x233	S817
New	1430.8	16.1	WF 46°	2700	80	DALI-2	ø119x233	S816
New	1772.4	16.1	VWF 80°	4000	80	DALI-2	ø119x233	S821
New	1755.6	16.1	VWF 80°	3000	80	DALI-2	ø119x233	S820
New	1663.2	16.1	VWF 80°	2700	80	DALI-2	ø119x233	S819

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura ambiente massima di 50°C.
Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1792	18.3	S 13°	4000	80	DALI-2	ø119x233	S824
New	1776	18.3	S 13°	3000	80	DALI-2	ø119x233	S823
New	1680	18.3	S 13°	2700	80	DALI-2	ø119x233	S822
New	1724.8	18.3	M 24°	4000	80	DALI-2	ø119x233	S827
New	1709.4	18.3	M 24°	3000	80	DALI-2	ø119x233	S826
New	1617	18.3	M 24°	2700	80	DALI-2	ø119x233	S825
New	2270.3	26.5	WF 46°	4000	80	DALI-2	ø119x233	S830
New	2241.1	26.5	WF 46°	3000	80	DALI-2	ø119x233	S829
New	2124.3	26.5	WF 46°	2700	80	DALI-2	ø119x233	S828
New	2679.6	26.5	VWF 80°	4000	80	DALI-2	ø119x233	S833
New	2646	26.5	VWF 80°	3000	80	DALI-2	ø119x233	S832
New	2511.6	26.5	VWF 80°	2700	80	DALI-2	ø119x233	S831

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	883.2	27.8	Framer	4000	80	DALI-2	ø116x232	S836
New	852	27.8	Framer	3000	80	DALI-2	ø116x232	S835
New	816	27.8	Framer	2700	80	DALI-2	ø116x232	S834

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1032	34.6	Framer	4000	80	DALI-2	ø116x232	S839
New	996	34.6	Framer	3000	80	DALI-2	ø116x232	S838
New	955.2	34.6	Framer	2700	80	DALI-2	ø116x232	S837

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	675	15.6	SS 4° / 6°	4000	80	DALI-2	ø137x262	S841
New	680.4	15.6	SS 4° / 6°	3000	80	DALI-2	ø137x262	S840
New	1308	18.1	S 10°	4000	80	DALI-2	ø137x262	S843
New	1290	18.1	S 10°	3000	80	DALI-2	ø137x262	S842
New	2172.5	20.4	M 18°	4000	80	DALI-2	ø137x262	S845
New	2093.5	20.4	M 18°	3000	80	DALI-2	ø137x262	S844
New	2172.5	20.4	F 28°	4000	80	DALI-2	ø137x262	S847
New	2093.5	20.4	F 28°	3000	80	DALI-2	ø137x262	S846
New	3175.8	31.3	WF 43° / 41°	4000	80	DALI-2	ø137x262	S849
New	3065.2	31.3	WF 43° / 41°	3000	80	DALI-2	ø137x262	S848
New	3408.5	31.3	VWF 80°	4000	80	DALI-2	ø137x262	S851
New	3298	31.3	VWF 80°	3000	80	DALI-2	ø137x262	S850

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	2693.9	25.8	M 18°	4000	80	DALI-2	ø137x262	S853
New	2607	25.8	M 18°	3000	80	DALI-2	ø137x262	S852
New	2693.9	25.8	F 28°	4000	80	DALI-2	ø137x262	S855
New	2607	25.8	F 28°	3000	80	DALI-2	ø137x262	S854
New	3720.9	37.9	WF 43° / 41°	4000	80	DALI-2	ø137x262	S857
New	3594.5	37.9	WF 43° / 41°	3000	80	DALI-2	ø137x262	S856
New	3978	37.9	VWF 80°	4000	80	DALI-2	ø137x262	S859
New	3842	37.9	VWF 80°	3000	80	DALI-2	ø137x262	S858

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	5017.5	47.3	M 16°	4000	80	DALI-2	ø153x280	S861
New	4905	47.3	M 16°	3000	80	DALI-2	ø153x280	S860
New	6391	58.3	M 18°	4000	80	DALI-2	ø153x280	S863
New	6044.5	58.3	M 18°	3000	80	DALI-2	ø153x280	S862
New	5084.4	47.3	F 30°	4000	80	DALI-2	ø153x280	S865
New	4970.4	47.3	F 30°	3000	80	DALI-2	ø153x280	S864
New	6723	58.3	F 32°	4000	80	DALI-2	ø153x280	S867
New	6358.5	58.3	F 32°	3000	80	DALI-2	ø153x280	S866
New	5151.3	47.3	WF 48°	4000	80	DALI-2	ø153x280	S869
New	5035.8	47.3	WF 48°	3000	80	DALI-2	ø153x280	S868
New	6557	58.3	WF 48°	4000	80	DALI-2	ø153x280	S871
New	6201.5	58.3	WF 48°	3000	80	DALI-2	ø153x280	S870
New	5729	48.5	VWF 76°	4000	80	DALI-2	ø153x280	S873
New	5601.5	48.5	VWF 76°	3000	80	DALI-2	ø153x280	S872
New	6885	58.3	VWF 80°	4000	80	DALI-2	ø153x280	S875
New	6545	58.3	VWF 80°	3000	80	DALI-2	ø153x280	S874

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	6000	57.4	M 16°	4000	80	DALI-2	ø153x280	S877
New	5865	57.4	M 16°	3000	80	DALI-2	ø153x280	S876
New	8008	80.6	M 18°	4000	80	DALI-2	ø153x280	S879
New	7584.5	80.6	M 18°	3000	80	DALI-2	ø153x280	S878
New	6080	57.4	F 30°	4000	80	DALI-2	ø153x280	S881
New	5943.2	57.4	F 30°	3000	80	DALI-2	ø153x280	S880
New	8424	80.6	F 32°	4000	80	DALI-2	ø153x280	S883
New	7978.5	80.6	F 32°	3000	80	DALI-2	ø153x280	S882
New	6160	57.4	WF 48°	4000	80	DALI-2	ø153x280	S885
New	6021.4	57.4	WF 48°	3000	80	DALI-2	ø153x280	S884
New	8216	80.6	WF 48°	4000	80	DALI-2	ø153x280	S887
New	7781.5	80.6	WF 48°	3000	80	DALI-2	ø153x280	S886
New	6715	57.2	VWF 76°	4000	80	DALI-2	ø153x280	S889
New	6562	57.2	VWF 76°	3000	80	DALI-2	ø153x280	S888
New	8585	80.6	VWF 80°	4000	80	DALI-2	ø153x280	S891
New	8117.5	80.6	VWF 80°	3000	80	DALI-2	ø153x280	S890

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	960	44.2	Framer	4000	80	DALI-2	ø116x286	S893
New	907.5	44.2	Framer	3000	80	DALI-2	ø116x286	S892

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1275	63.3	Framer	4000	80	DALI-2	ø116x286	S895
New	1207.5	63.3	Framer	3000	80	DALI-2	ø116x286	S894

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

Pali interrati / con piastra, con doppia portella

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Palo interrato H= 5600 (fuori terra h=5000), Ø 159-102mm con doppia portella 310x95mm		ø102x5600	X730
New	Palo interrato H= 7800 (fuori terra h=7000), Ø 159-102mm con doppia portella 310x95mm		ø102x7800	X731
New	Palo interrato H= 9.800 (fuori terra h=9000), Ø 194-120mm con doppia portella 310x95mm		ø120x9800	X732
New	Palo interrato H= 12800 (fuori terra h=12000), Ø 219-120mm con doppia portella 310x95mm		ø120x13000	X733
New	Palo con piastra H= 5000, Ø 159-102mm con doppia portella 310x95mm		ø102x5000	X734
New	Palo con piastra H= 7000, Ø 159-102mm con doppia portella 310x95mm		ø102x7000	X735
New	Palo con piastra H= 9.000, Ø 194-120mm con doppia portella 310x95mm		ø120x9000	X736
New	Palo con piastra H= 120000 Ø219-120mm con doppia portella 310x95mm.		ø120x12000	X737
New	Palo interrato H=4.100mm (fuori terra H=3.500mm), Ø120-76 con singola portella 310x95mm		ø76x4100	X820
New	Palo con piastra H=3.500mm, Ø120-76 con singola portella 310x95mm		ø76x3500	X821
New	Palo interrato H=5.600mm (fuori terra H=5.000mm), Ø120-76 con doppia portella 310x95mm		ø76x5600	X822
New	Palo con piastra H=5.000mm, Ø120-76 con doppia portella 310x95mm		ø76x5000	X906

Pali interrati / con piastra, con doppia portella e antenna Bluetooth

	Descrizione	Controllo	Dimensioni (mm)	Codice
New	Palo interrato con antenna Bluetooth H=5600 (fuori terra h=5000), Ø159-102mm con doppia portella 310x95		ø102x5600	S989
New	Palo interrato con antenna Bluetooth H=7.800 (fuori terra h=7000), Ø159-102mm con doppia portella 310x95		ø102x7800	S990
New	Palo interrato con antenna Bluetooth H=9.800 (fuori terra h=9000), Ø194-120mm con doppia portella 310x95mm		ø120x9800	S991
New	Palo interrato con antenna Bluetooth H=12.800 (fuori terra h=12000), Ø219-120mm con doppia portella 310x95mm		ø120x13000	S992
New	Palo con piastra con antenna Bluetooth H= 5.000, Ø 159-102mm con doppia portella 310x95mm		ø102x5000	S993
New	Palo con piastra con antenna Bluetooth H= 7.000, Ø 159-102mm con doppia portella 310x95mm		ø102x7000	S994
New	Palo con piastra con antenna Bluetooth H= 9.000, Ø 159-102mm con doppia portella 310x95mm		ø120x9000	S995
New	Palo con piastra con antenna Bluetooth H= 12.000, Ø 219-120mm con doppia portella 310x95mm		ø120x12000	S996
New	Palo interrato con antenna Bluetooth H=5.600mm (fuori terra H=5.000mm), Ø120-76 con doppia portella 310x95mm		ø76x5600	S997
New	Palo interrato con antenna Bluetooth H=4.100mm (fuori terra H=3.500mm), Ø120-76 con singola portella 310x95mm		ø76x4100	S998
New	Palo con piastra con antenna Bluetooth H=5.000mm, Ø120-76 con doppia portella 310x95mm		ø76x5000	S999
New	Palo con piastra con antenna Bluetooth H=3.500mm, Ø120-76 con singola portella 310x95mm			SA07
