Sistema di illuminazione urbana finalizzato all’impiego di sorgenti a LED.

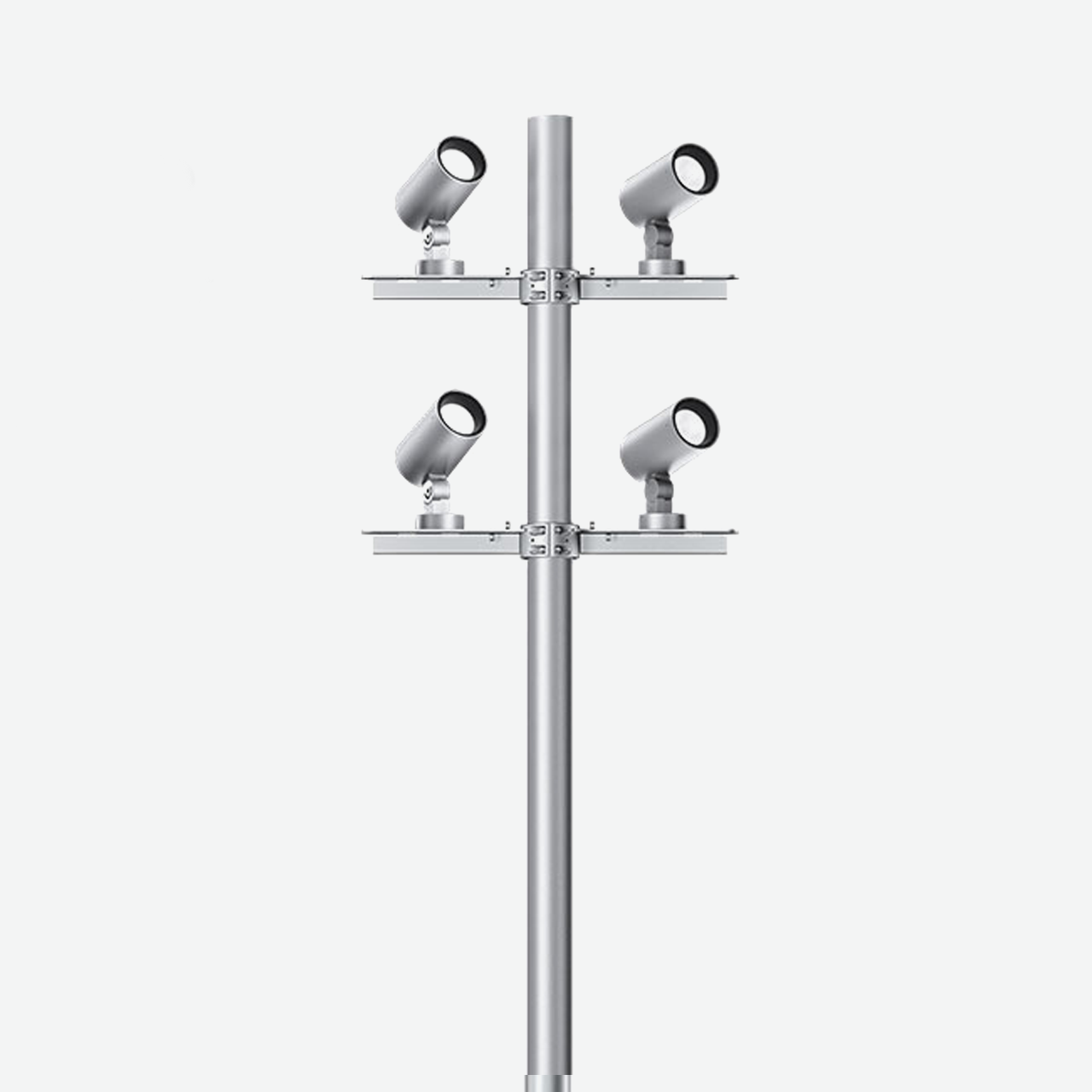

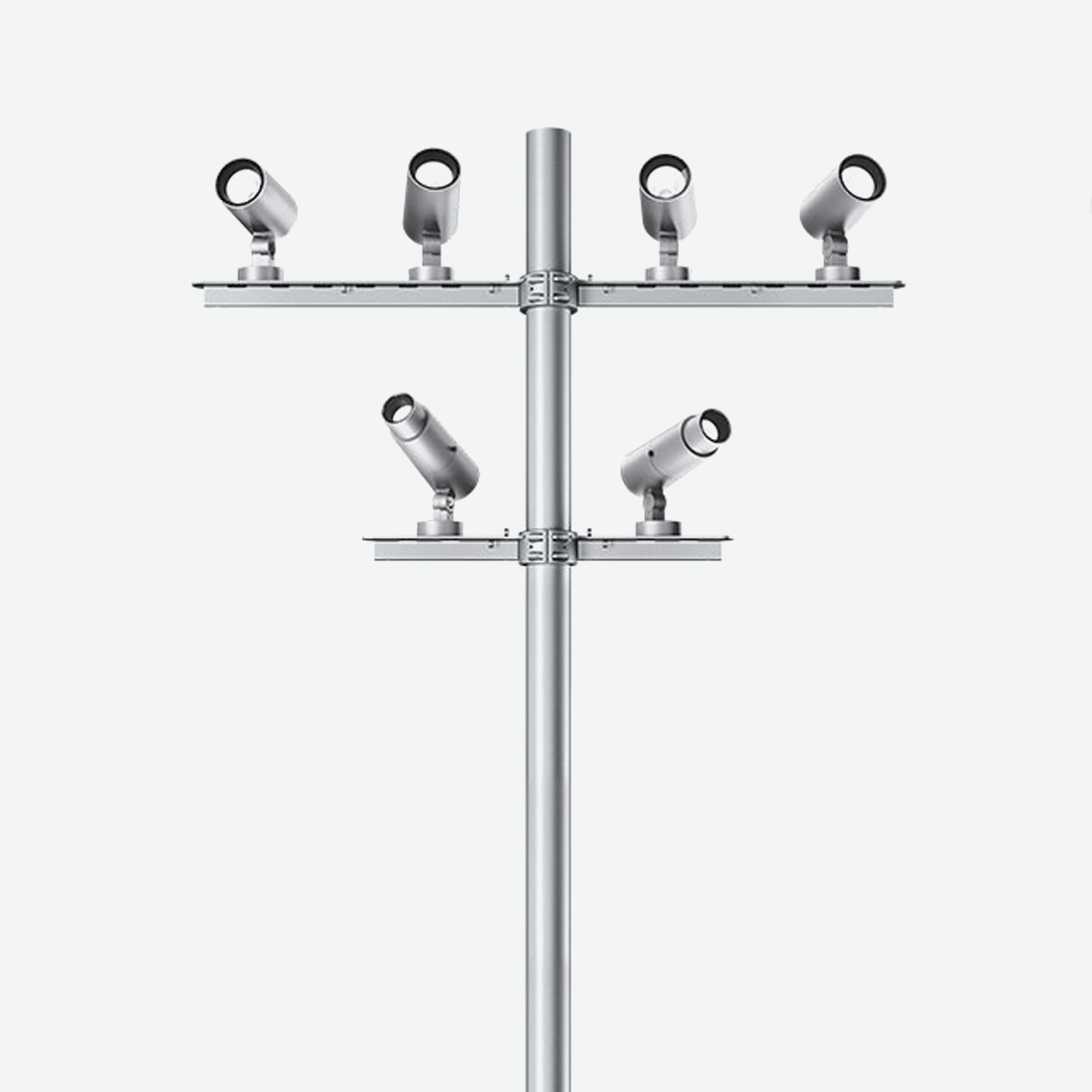

Installazione su palo tramite flangia singola/doppia per pali diametro Ø102; Ø120mm.

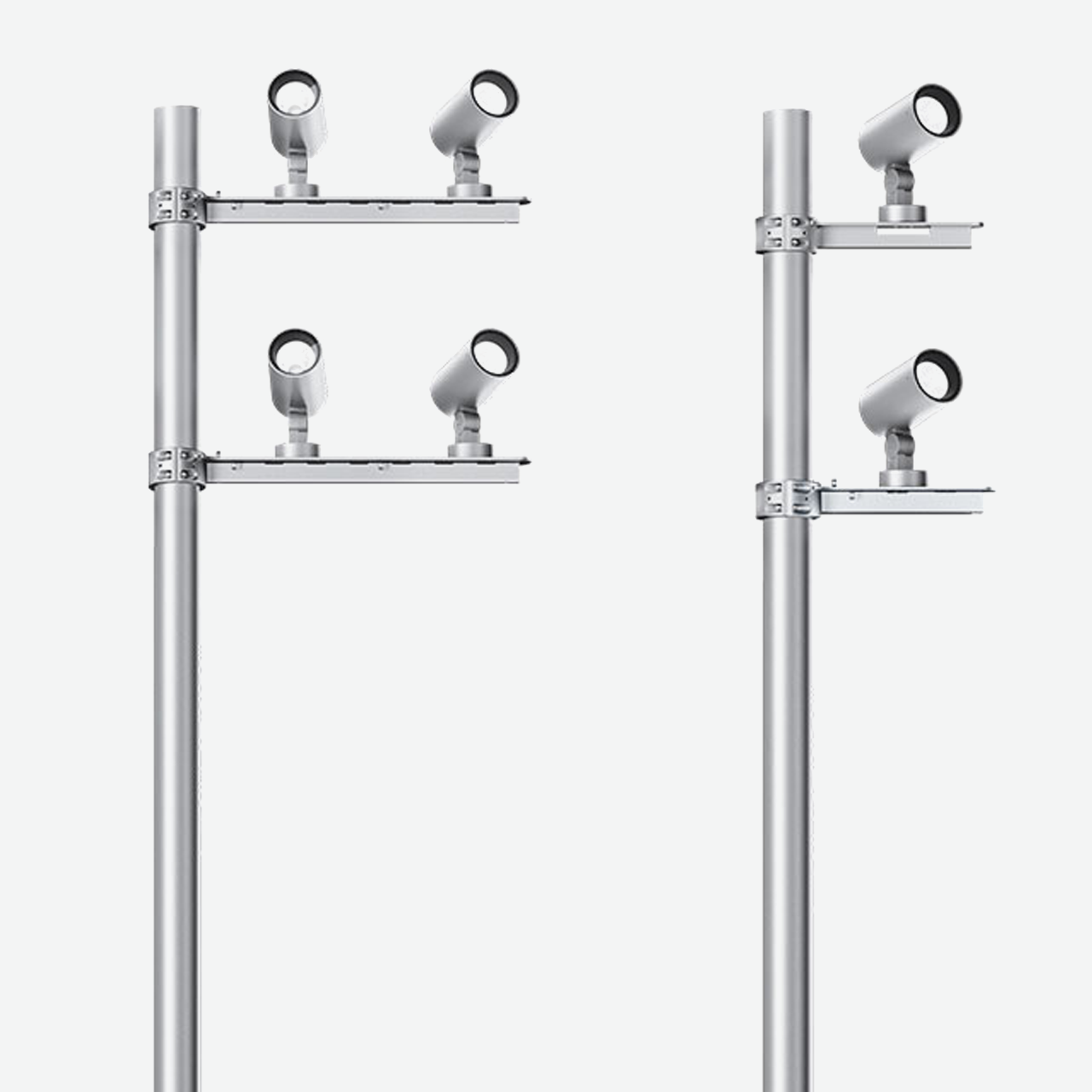

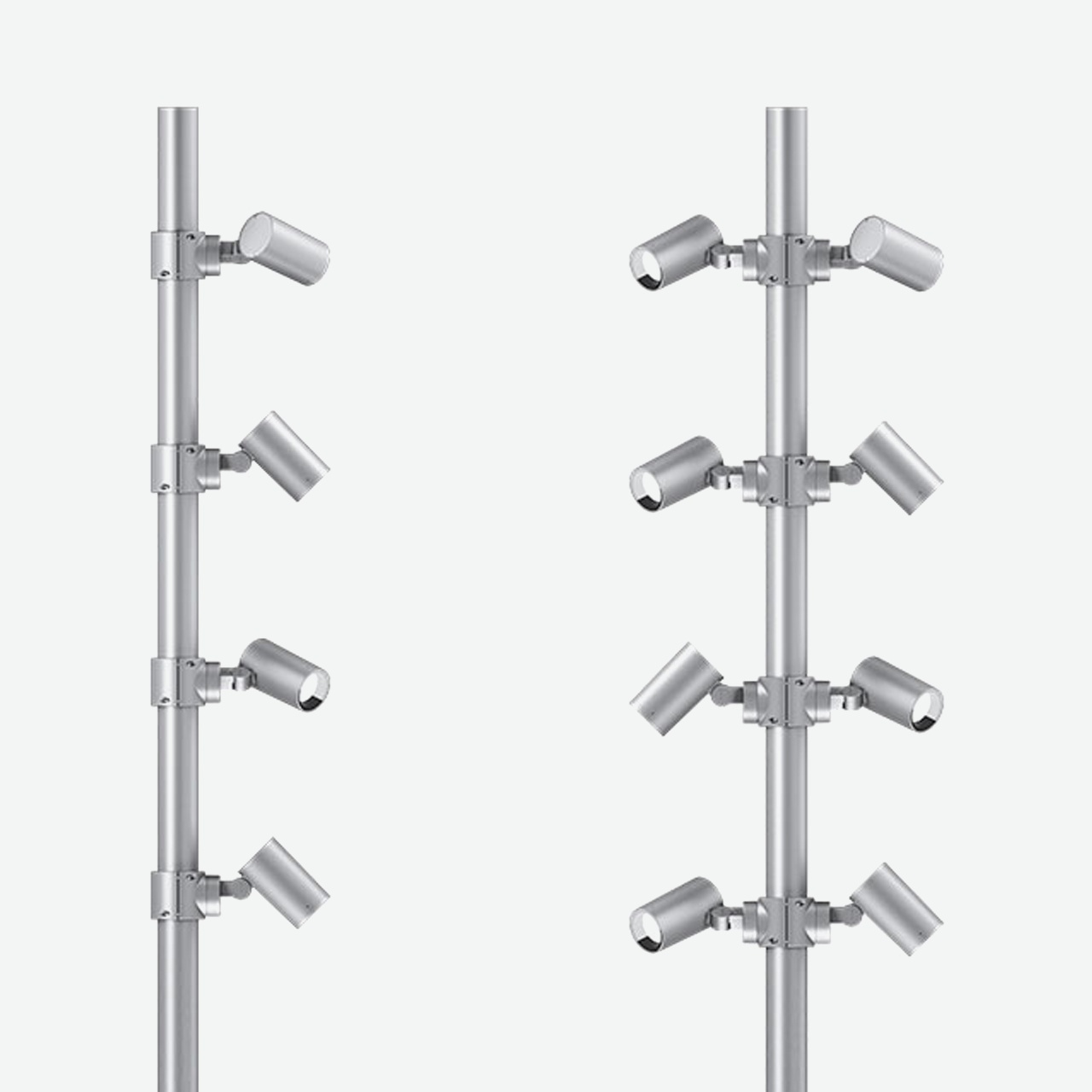

Installazione su palo tramite bracci singolo/doppio per pali diametro Ø102; Ø120mm.
Installazione a parete tramite supporto multiplo per 2, 3. Costituito da vano ottico (Palco InOut ø83, ø119, ø137 e ø153).
Costituito da vano ottico e basetta in pressofusione di alluminio e vetro di sicurezza sodico-calcico temprato trasparente.
Vano ottico orientabile sul piano orizzontale (+90°/-50°).
Scala graduata con blocco meccanico del puntamento.
Apparecchio predisposto per cablaggio passante.
Driver DALI compatibile con i sistemi di Telemanagement.
Protezione dai Surge di modo comune fino a 10 KV; di modo differenziale fi no a 6 KV.
Tutte le viti utilizzate in acciaio inox A2.

Multi Palco InOut su palo è disponibile nei seguenti colori

01 Bianco
04 Nero
15 Grigio
F5 marrone ruggine

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Multi Palco InOut su palo 81 codice(i)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	750	10.9	SS 8°	4000	80	On/off	ø83	EH89
New	712.5	10.9	SS 8°	3000	80	On/off	ø83	EH88
New	712.5	10.9	SS 8°	2700	80	On/off	ø83	EH87
New	740	10.9	M 26°	4000	80	On/off	ø83	EH92
New	703	10.9	M 26°	3000	80	On/off	ø83	EH91
New	703	10.9	M 26°	2700	80	On/off	ø83	EH90
New	700	10.9	WF 51° / 50°	4000	80	On/off	ø83	EH95
New	665	10.9	WF 51° / 50°	3000	80	On/off	ø83	EH94
New	665	10.9	WF 51° / 50°	2700	80	On/off	ø83	EH93
New	710	10.9	VWF 86°	4000	80	On/off	ø83	EH98
New	681.6	10.9	VWF 86°	3000	80	On/off	ø83	EH97
New	681.6	10.9	VWF 86°	2700	80	On/off	ø83	EH96

EH87, EH88, EH89, EH90, EH91, EH92: Opti Beam Lens
EH93, EH94, EH95, EH96, EH97, EH98: Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 50°C. Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	525	12.8	SS 8°	4000	80	DALI-2	ø119	Q723
New	500	12.8	SS 8°	3000	80	DALI-2	ø119	Q722
New	500	12.8	SS 8°	2700	80	DALI-2	ø119	Q721
New	1456	14.3	S 13°	4000	80	DALI-2	ø119	Q726
New	1440	14.3	S 13°	3000	80	DALI-2	ø119	Q725
New	1360	14.3	S 13°	2700	80	DALI-2	ø119	Q724
New	1401.4	14.3	M 24°	4000	80	DALI-2	ø119	Q729
New	1386	14.3	M 24°	3000	80	DALI-2	ø119	Q728
New	1309	14.3	M 24°	2700	80	DALI-2	ø119	Q727
New	1525.7	16.1	WF 46°	4000	80	DALI-2	ø119	Q732
New	1503.8	16.1	WF 46°	3000	80	DALI-2	ø119	Q731
New	1430.8	16.1	WF 46°	2700	80	DALI-2	ø119	Q730
New	1772.4	16.1	VWF 80°	4000	80	DALI-2	ø119	Q735
New	1755.6	16.1	VWF 80°	3000	80	DALI-2	ø119	Q734
New	1663.2	16.1	VWF 80°	2700	80	DALI-2	ø119	Q733

Q721, Q722, Q723, Q724, Q725, Q726, Q727, Q728, Q729: Opti Beam Lens
Q730, Q731, Q732, Q733, Q734, Q735: Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura ambiente massima di 50°C. Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1792	18.3	S 13°	4000	80	DALI-2	ø119	EI01
New	1776	18.3	S 13°	3000	80	DALI-2	ø119	EI00
New	1680	18.3	S 13°	2700	80	DALI-2	ø119	EH99
New	1724.8	18.3	M 24°	4000	80	DALI-2	ø119	EI04
New	1709.4	18.3	M 24°	3000	80	DALI-2	ø119	EI03
New	1617	18.3	M 24°	2700	80	DALI-2	ø119	EI02
New	2270.3	26.5	WF 46°	4000	80	DALI-2	ø119	EI07
New	2241.1	26.5	WF 46°	3000	80	DALI-2	ø119	EI06
New	2124.3	26.5	WF 46°	2700	80	DALI-2	ø119	EI05
New	2679.6	26.5	VWF 80°	4000	80	DALI-2	ø119	EI10
New	2646	26.5	VWF 80°	3000	80	DALI-2	ø119	EI09
New	2511.6	26.5	VWF 80°	2700	80	DALI-2	ø119	EI08

EH99, EI00, EI01, EI02, EI03, EI04: Opti Beam Lens
EI05, EI06, EI07, EI08, EI09, EI10: Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	1032	34.6	Framer	4000	80	DALI-2	ø116	EN25
New	996	34.6	Framer	3000	80	DALI-2	ø116	EN24
New	955.2	34.6	Framer	2700	80	DALI-2	ø116	EN23

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	883.2	27.8	Framer	4000	80	DALI-2	ø116	EN28
New	852	27.8	Framer	3000	80	DALI-2	ø116	EN27
New	816	27.8	Framer	2700	80	DALI-2	ø116	EN26

Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura ambiente massima di 50°C. Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	675	15.6	SS 4° / 6°	4000	80	DALI-2	ø137	EI66
New	648	15.6	SS 4° / 6°	3000	80	DALI-2	ø137	EI65
New	1308	18.1	S 10°	4000	80	DALI-2	ø137	EF38
New	1290	18.1	S 10°	3000	80	DALI-2	ø137	EF37
New	2172.5	20.4	M 18°	4000	80	DALI-2	ø137	EF40
New	2093.5	20.4	M 18°	3000	80	DALI-2	ø137	EF39
New	2172.5	20.4	F 28°	4000	80	DALI-2	ø137	EF42
New	2093.5	20.4	F 28°	3000	80	DALI-2	ø137	EF41
New	3175.8	31.3	WF 43° / 41°	4000	80	DALI-2	ø137	EF44
New	3065.2	31.3	WF 43° / 41°	3000	80	DALI-2	ø137	EF43
New	3408.5	31.3	VWF 80°	4000	80	DALI-2	ø137	EF46
New	3298	31.3	VWF 80°	3000	80	DALI-2	ø137	EF45

EI65, EI66, EF37, EF38, EF39, EF40, EF41, EF42: Opti Beam Lens
EF43, EF44, EF45, EF46: Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 50°C. Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	2693.9	25.8	M 18°	4000	80	DALI-2	ø137	EI68
New	2607	25.8	M 18°	3000	80	DALI-2	ø137	EI67
New	2693.9	25.8	F 28°	4000	80	DALI-2	ø137	EI70
New	2607	25.8	F 28°	3000	80	DALI-2	ø137	EI69
New	3720.9	37.9	WF 43° / 41°	4000	80	DALI-2	ø137	EI72
New	3594.5	37.9	WF 43° / 41°	3000	80	DALI-2	ø137	EI71
New	3978	37.9	VWF 80°	4000	80	DALI-2	ø137	EI74
New	3842	37.9	VWF 80°	3000	80	DALI-2	ø137	EI73

EI67, EI68, EI69, EI70: Opti Beam Lens
EI71, EI72, EI73, EI74: Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura
ambiente massima di 35°C

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	5017.5	47.3	M 16°	4000	80	DALI-2	ø153	EF50
New	4905	47.3	M 16°	3000	80	DALI-2	ø153	EF49
New	5084.4	47.3	F 30°	4000	80	DALI-2	ø153	EF52
New	4970.4	47.3	F 30°	3000	80	DALI-2	ø153	EF51
New	5151.3	47.3	WF 48°	4000	80	DALI-2	ø153	EF54
New	5035.8	47.3	WF 48°	3000	80	DALI-2	ø153	EF53
New	5729	48.5	VWF 76°	4000	80	DALI-2	ø153	EF56
New	5601.5	48.5	VWF 76°	3000	80	DALI-2	ø153	EF55

Opti Beam Reflector
Classe di isolamento II
Questi prodotti possono essere utilizzati ad una temperatura ambiente massima di 50°C. Nel caso in cui la temperatura ambiente superi i 40°, il flusso luminoso emesso viene automaticamente ridotto.

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	6000	57.4	M 16°	4000	80	DALI-2	ø153	EI76
New	5865	57.4	M 16°	3000	80	DALI-2	ø153	EI75
New	6080	57.4	F 30°	4000	80	DALI-2	ø153	EI78
New	5943.2	57.4	F 30°	3000	80	DALI-2	ø153	EI77
New	6160	57.4	WF 48°	4000	80	DALI-2	ø153	EI80
New	6021.4	57.4	WF 48°	3000	80	DALI-2	ø153	EI79
New	6715	57.2	VWF 76°	4000	80	DALI-2	ø153	EI82
New	6562	57.2	VWF 76°	3000	80	DALI-2	ø153	EI81
