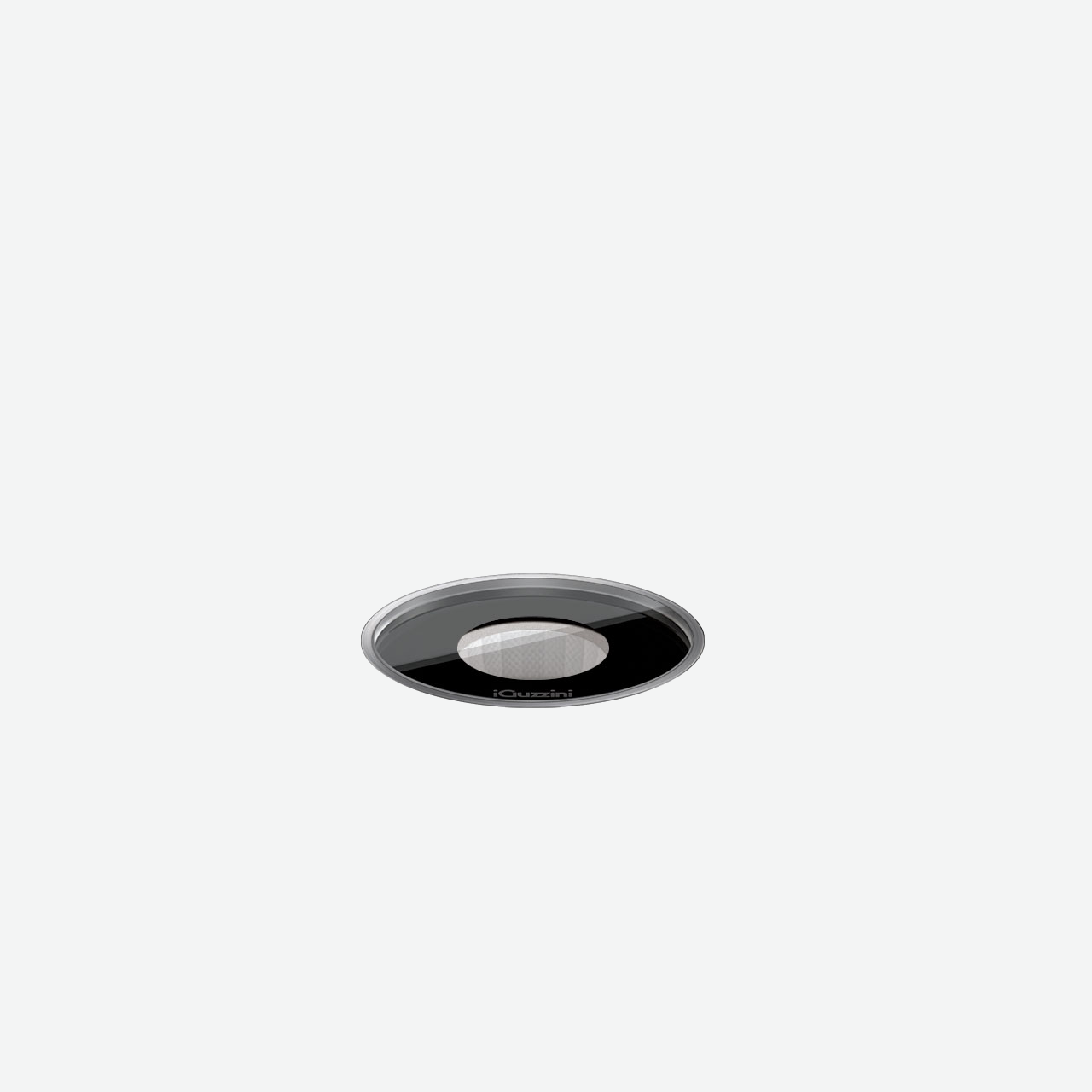

Light Up Orbit - corpo in acciaio inox cornice a filo tuttovetro

Linea completa Light Up Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Test di affidabilità Codici & Download
Linea completa Light Up
Light Up Orbit

Light Up Orbit

Always In

L’eleganza è nei dettagli e le nuove versioni a filo e tutto vetro offrono una soluzione estetica di massima integrazione con l’architettura. Piccolo e robusto. Affidabilità, robustezza e sicurezza senza limiti, dal polo all’equatore.
Light Up Orbit è un diamante d’acciaio.

A soffitto, parete e pavimento, un’esplosione di ottiche per un’orchestra di luce.

Scopri di più

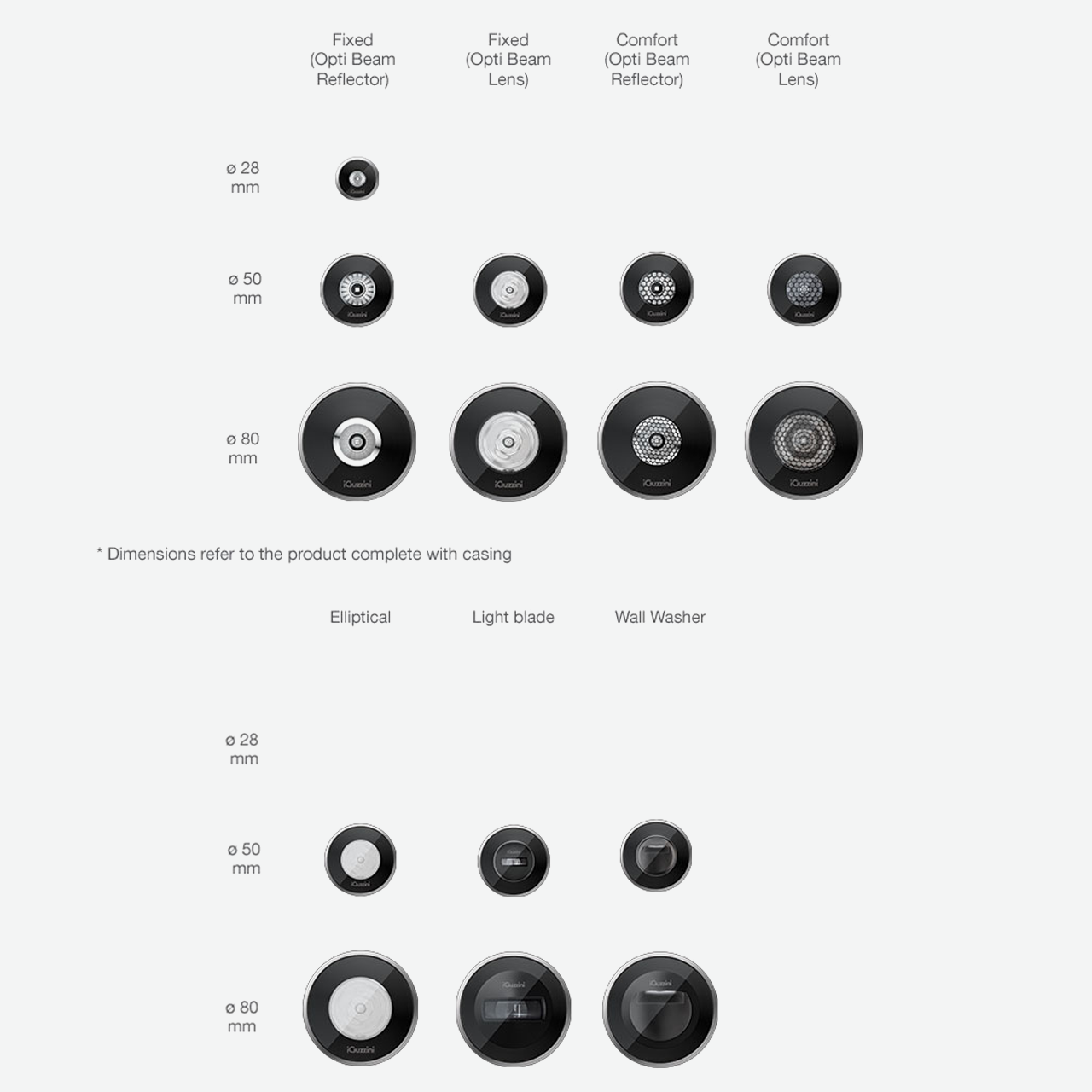

Distribuzioni luminose

Esempi di applicazione con Light Up Orbit - corpo in acciaio inox cornice a filo tuttovetro

Dettagli sul prodotto

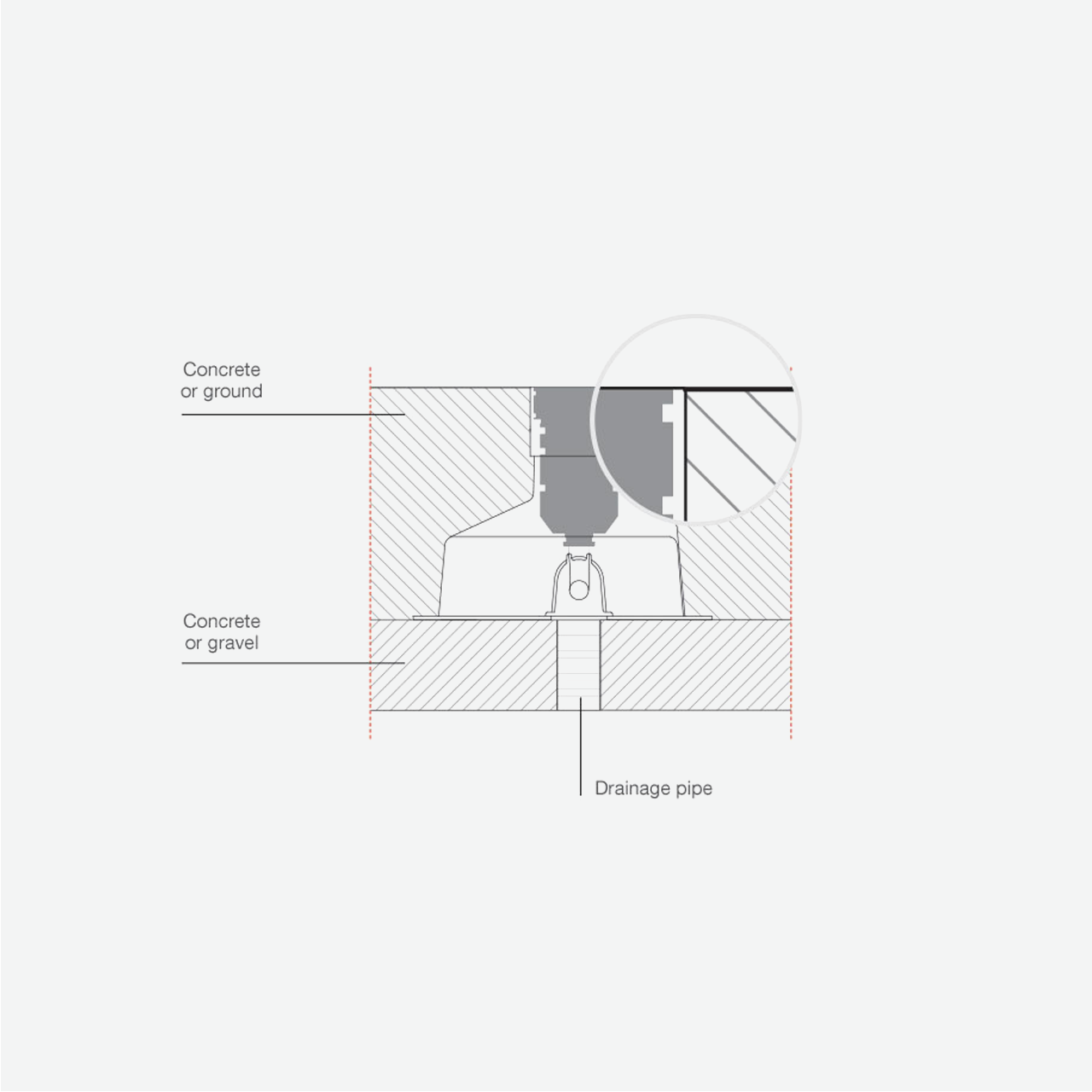

  • Apparecchio ad incasso a pavimento/terreno, finalizzato all’impiego di sorgenti luminose a LED. Costituito da corpo e controcassa.
  • Corpo in acciaio inox AISI 304 con vetro di sicurezza temprato a filo pavimento con serigrafia nera; pressacavo in acciaio inox A2, completo di cavo uscente di alimentazione tipo 2x1mm².
  • Il cavo è corredato da un dispositivo anti-traspirazione IP68.

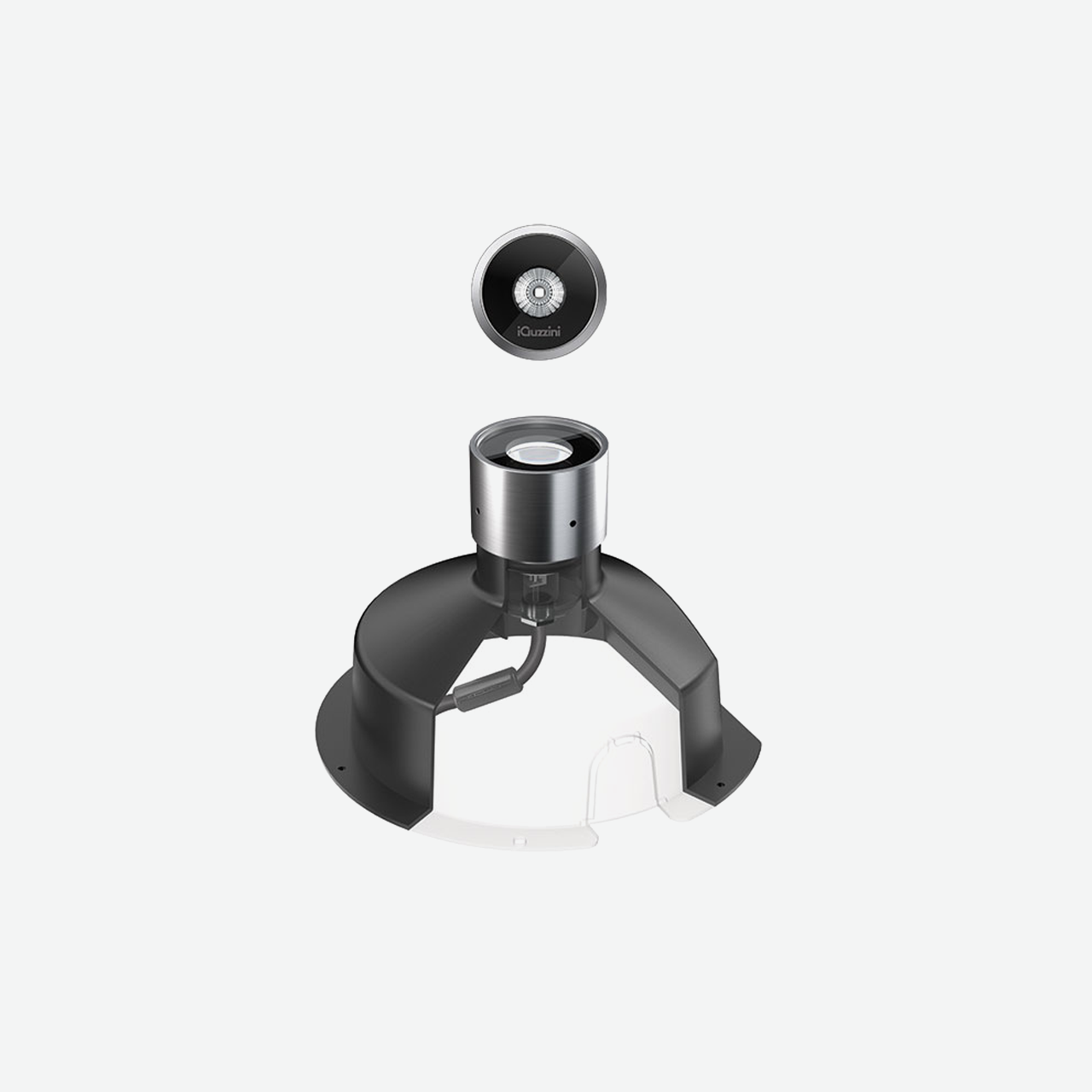

  • Controcassa in materiale plastico polipropilenico completo di anello in acciaio inox AISI 304, da ordinare separatamente.
  • Ottiche con lenti o riflettori in materiale plastico.
  • Alimentazione a bassa tensione di sicurezza, in corrente costante (350/500/700mA in base alla tipologia dell’incasso specifico) da ordinare separatamente.
  • Resistenza al carico statico 2000 kg tramite controcassa ordinabile separatamente.
  • Prodotto carrabile secondo la EN 60598-2-13 (Test di resistenza a torsione e carico di taglio).
  • Gli apparecchi non possono essere impiegati in corsie nelle quali sono sottoposti a sollecitazioni orizzontali dovute a accelerazioni, frenate e/o cambi di direzione .
  • Dimensioni ridotte dell’apparecchio (<100mm) Protezione IP68 sia sul prodotto che sul cavo utilizzando connettori IP68.
  • Si considera il prodotto non idoneo ad installazione in piscine e fontane.

Test di affidabilità

I test valutano la resistenza alla corrosione del nuovo rivestimento ottenuto con tecnologia PVD (Physical Vapor Deposition).
I test effettuati dimostrano un’eccezionale durezza superficiale con estrema resistenza alla corrosione, all’usura, all’abrasione, ai solventi, agli UV e alle piogge acide, grazie al rivestimento ottenuto con tecnologia PVD (Physical Vapor Deposition).




Light Up Orbit - corpo in acciaio inox cornice a filo tuttovetro è disponibile nei seguenti colori

  • 04 Nero
  • 13 Acciaio

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Filtra i prodotti per:

Light Up Orbit - corpo in acciaio inox cornice a filo tuttovetro 60 codice(i)

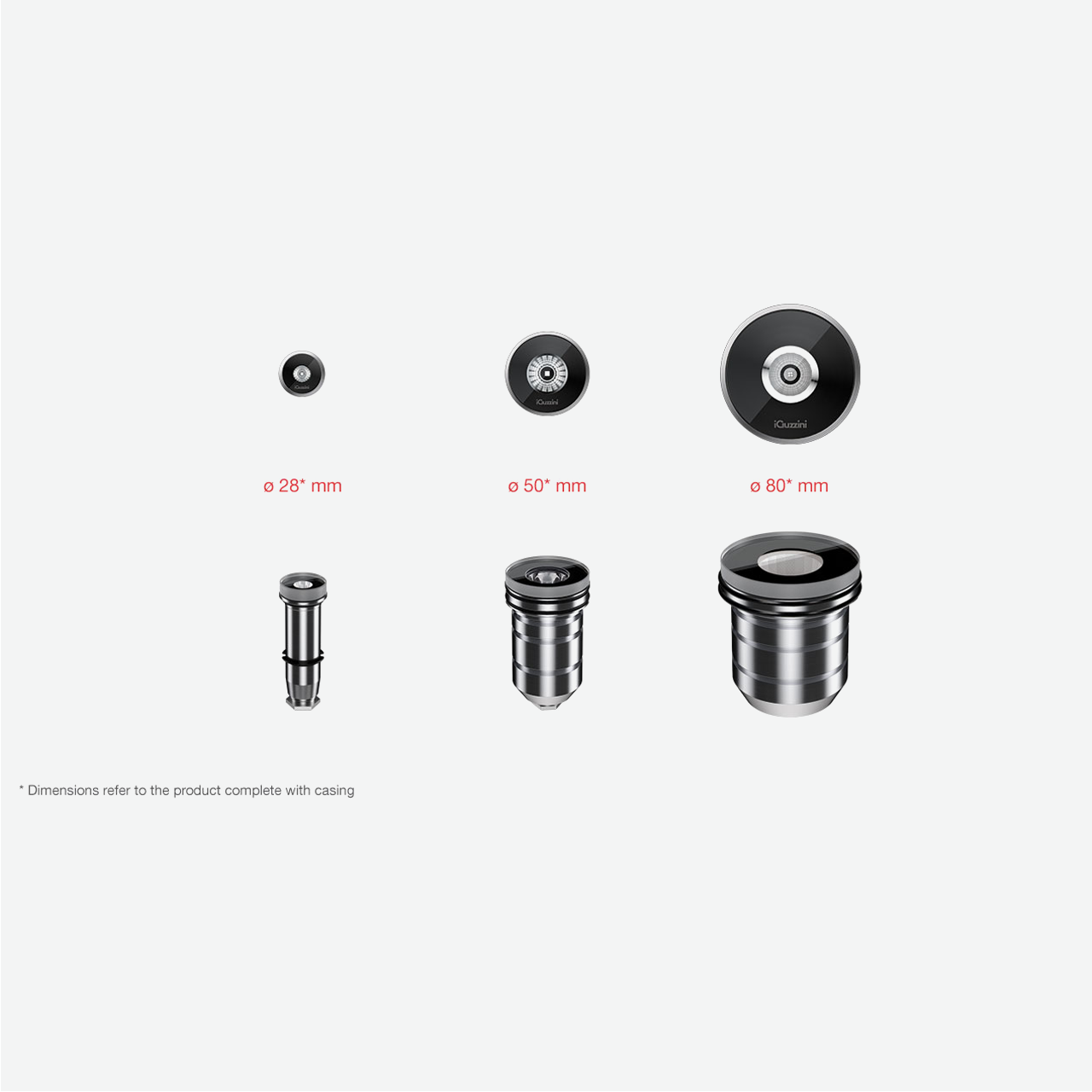

ø28
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
57.2
1
S 14°
4000
80
ø23x66
ER58 *
New
52.8
1
S 14°
3000
80
ø23x66
ER60
New
52.8
1
S 14°
2700
80
ø23x66
ER62
New
61.1
1
M 22°
4000
80
ø23x68
ER59 *
New
56.4
1
M 22°
3000
80
ø23x66
ER61
New
56.4
1
M 22°
2700
80
ø23x66
ER63
Controcassa ø28 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
Opti Beam Reflector
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
ø50
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
85
122
159
1
1.4
2
S 8°
S 8°
S 8°
4000
4000
4000
80
80
80
ø45x79
ø45x79
ø45x79
ER94 *
New
79
110
146
1
1.4
2
S 8°
S 8°
S 8°
3000
3000
3000
80
80
80
ø45x79
ø45x79
ø45x79
ES00
New
79
110
146
1
1.4
2
S 8°
S 8°
S 8°
2700
2700
2700
80
80
80
ø45x79
ø45x79
ø45x79
ES06
New
367.2
3.8
M 24°
4000
80
ø45x79
ER96 *
New
338.4
3.8
M 24°
3000
80
ø45x79
ES02
New
338.4
3.8
M 24°
2700
80
ø45x79
ES08
New
387.6
3.8
WF 42°
4000
80
ø45x79
ER98 *
New
357.2
3.8
WF 42°
3000
80
ø45x79
ES04
New
357.2
3.8
WF 42°
2700
80
ø45x79
ES10
Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
ES00-ES06: Alimentatore 350/500/700mA da ordinare separatamente.
Opti Beam Reflector
ES00 - ES06: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Comfort (frangiluce nido d'ape)
ø50
Comfort (frangiluce nido d'ape)
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
64
92
120
1
1.4
2
S 8°
S 8°
S 8°
4000
4000
4000
80
80
80
ø45x79
ø45x79
ø45x79
ER95 *
New
60
83
110
1
1.4
2
S 8°
S 8°
S 8°
3000
3000
3000
80
80
80
ø45x79
ø45x79
ø45x79
ES01
New
60
83
110
1
1.4
2
S 8°
S 8°
S 8°
2700
2700
2700
80
80
80
ø45x79
ø45x79
ø45x79
ES07
New
260.1
3.8
M 22° / 21°
4000
80
ø45x79
ER97 *
New
239.7
3.8
M 22° / 21°
3000
80
ø45x79
ES03
New
239.7
3.8
M 22° / 21°
2700
80
ø45x79
ES09
New
260.1
3.8
WF 40°
4000
80
ø45x79
ER99 *
New
239.7
3.8
WF 40°
3000
80
ø45x79
ES05
New
239.7
3.8
WF 40°
2700
80
ø45x79
ES11
Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
ES01-ES07: Alimentatore 350/500/700mA da ordinare separatamente.
Opti Beam Reflector
ES01 - ES07: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Ellittica
ø50
Ellittica
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
92
132
172
1
1.4
2
E 68° / 12°
E 68° / 12°
E 68° / 12°
4000
4000
4000
80
80
80
ø45x71
ø45x71
ø45x71
ES12 *
New
86
119
158
1
1.4
2
E 68° / 12°
E 68° / 12°
E 68° / 12°
3000
3000
3000
80
80
80
ø45x79
ø45x79
ø45x79
ES13
New
86
119
158
1
1.4
2
E 68° / 12°
E 68° / 12°
E 68° / 12°
2700
2700
2700
80
80
80
ø45x79
ø45x79
ø45x79
ES14
Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500/700mA da ordinare separatamente.
Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Wall washer
ø50
Wall washer
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
35
1
WW
4000
80
ø45x71
ES15 *
New
32.5
1
WW
3000
80
ø45x79
ES16
New
32.5
1
WW
2700
80
ø45x79
ES17
Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Lama di luce
ø50
Lama di luce
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
9.8
1
L
4000
80
ø45x71
ES18 *
New
9.1
1
L
3000
80
ø45x79
ES19
New
9.1
1
L
2700
80
ø45x79
ES20
Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
ø80
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
434
587
4
5.5
S 8.8°
S 8.8°
4000
4000
80
80
ø74x79
ø74x79
ES51 *
New
408
544
4
5.5
S 8.8°
S 8.8°
3000
3000
80
80
ø74x87
ø74x87
ES57
New
408
544
4
5.5
S 8.8°
S 8.8°
2700
2700
80
80
ø74x87
ø74x87
ES63
New
403
537
4
5.5
F 30°
F 30°
4000
4000
80
80
ø74x79
ø74x79
ES53 *
New
379
498
4
5.5
F 30°
F 30°
3000
3000
80
80
ø74x87
ø74x87
ES59
New
379
498
4
5.5
F 30°
F 30°
2700
2700
80
80
ø74x87
ø74x87
ES65
New
388
517
4
5.5
WF 50°
WF 50°
4000
4000
80
80
ø74x79
ø74x79
ES55 *
New
365
479
4
5.5
WF 50°
WF 50°
3000
3000
80
80
ø74x87
ø74x87
ES61
New
365
479
4
5.5
WF 50°
WF 50°
2700
2700
80
80
ø74x87
ø74x87
ES67
Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Reflector
ES57 - ES63: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Comfort (frangiluce nido d'ape)
ø80
Comfort (frangiluce nido d'ape)
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
332
449
4
5.5
S 8°
S 8°
4000
4000
80
80
ø74x79
ø74x79
ES52 *
New
312
416
4
5.5
S 8°
S 8°
3000
3000
80
80
ø74x87
ø74x87
ES58
New
312
416
4
5.5
S 8°
S 8°
2700
2700
80
80
ø74x87
ø74x87
ES64
New
286
381
4
5.5
F 28°
F 28°
4000
4000
80
80
ø74x79
ø74x79
ES54 *
New
269
353
4
5.5
F 28°
F 28°
3000
3000
80
80
ø74x87
ø74x87
ES60
New
269
353
4
5.5
F 28°
F 28°
2700
2700
80
80
ø74x87
ø74x87
ES66
New
245
326
4
5.5
WF 40° / 42°
WF 40° / 42°
4000
4000
80
80
ø74x79
ø74x79
ES56 *
New
230
302
4
5.5
WF 40° / 42°
WF 40° / 42°
3000
3000
80
80
ø74x87
ø74x87
ES62
New
230
302
4
5.5
WF 40° / 42°
WF 40° / 42°
2700
2700
80
80
ø74x87
ø74x87
ES68
Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Reflector
ES58 - ES64: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Ellittica
ø80
Ellittica
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
418
566
4
5.5
E 78° / 10°
E 78° / 10°
4000
4000
80
80
ø74x79
ø74x79
ES69 *
New
394
525
4
5.5
E 78° / 10°
E 78° / 10°
3000
3000
80
80
ø74x87
ø74x87
ES70
New
394
525
4
5.5
E 78° / 10°
E 78° / 10°
2700
2700
80
80
ø74x87
ø74x87
ES71
Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Wall washer
ø80
Wall washer
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
176
239
3
4.2
WW
WW
4000
4000
80
80
ø74x79
ø74x79
ES72 *
New
164
218
3
4.2
WW
WW
3000
3000
80
80
ø74x87
ø74x87
ES73
New
164
218
3
4.2
WW
WW
2700
2700
80
80
ø74x87
ø74x87
ES74
Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.
Lama di luce
ø80
Lama di luce
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
34
46
2.9
4.2
L
L
4000
4000
80
80
ø74x79
ø74x79
ES75 *
New
31
42
2.9
4.2
L
L
3000
3000
80
80
ø74x87
ø74x87
ES76
New
31
42
2.9
4.2
L
L
2700
2700
80
80
ø74x87
ø74x87
ES77
Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

La linea Light Up

Registrati
