Linea completa Light Up

Always In

L’eleganza è nei dettagli e le nuove versioni a filo e tutto vetro offrono una soluzione estetica di massima integrazione con l’architettura. Piccolo e robusto. Affidabilità, robustezza e sicurezza senza limiti, dal polo all’equatore.

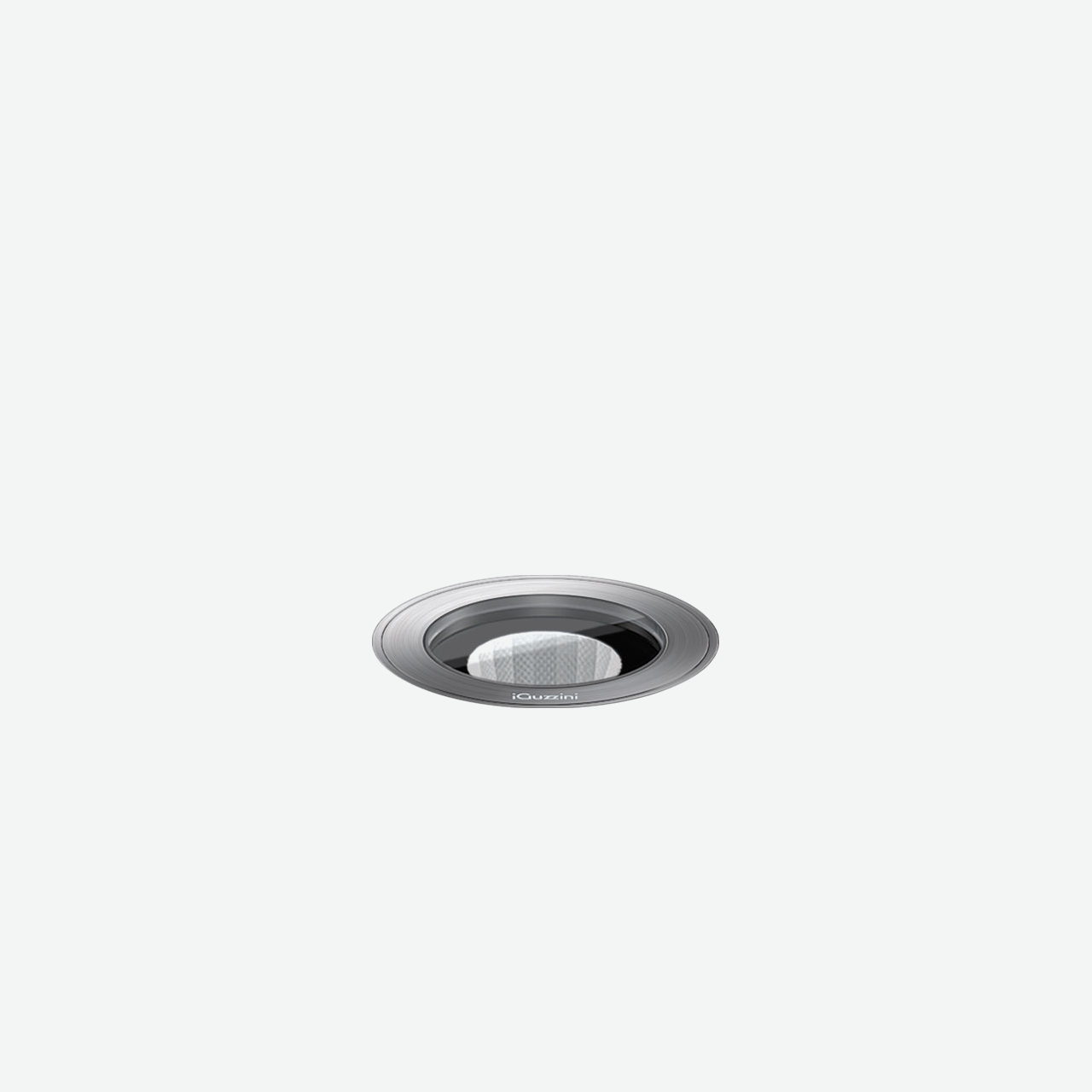

Light Up Orbit è un diamante d’acciaio.

A soffitto, parete e pavimento, un’esplosione di ottiche per un’orchestra di luce.

Scopri di più

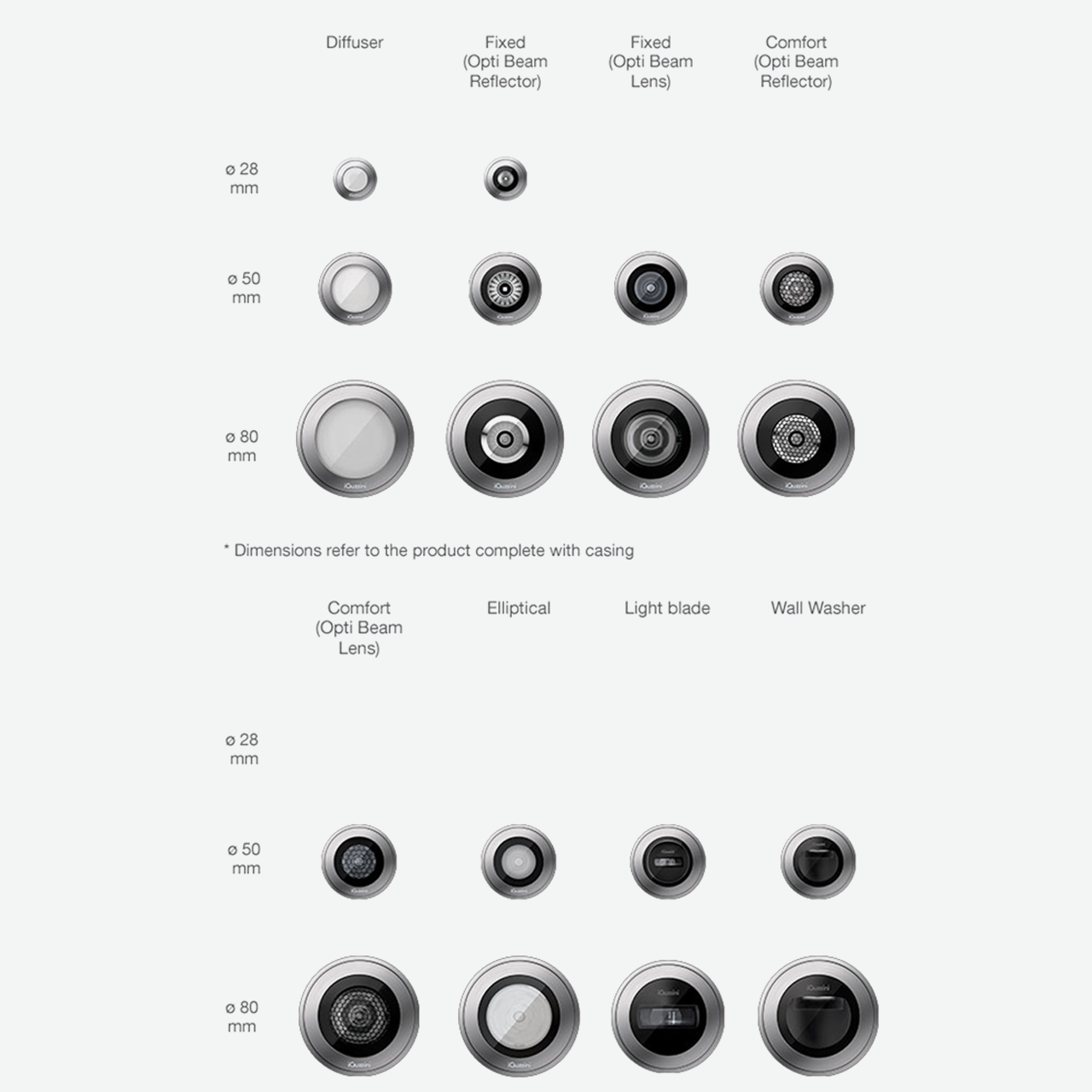

Distribuzioni luminose

Esempi di applicazione con Light Up Orbit - corpo in acciaio inox cornice a filo

Dettagli sul prodotto

Apparecchio ad incasso a pavimento/terreno, finalizzato all’impiego di sorgenti luminose a LED. Costituito da corpo e controcassa.
Corpo e cornice a filo pavimento in acciaio inox AISI 304, senza viti a vista, vetro di sicurezza temprato; pressacavo in acciaio inox A2, completo di cavo uscente di alimentazione tipo 2x1mm². Il cavo è corredato da un dispositivo anti-traspirazione IP68.

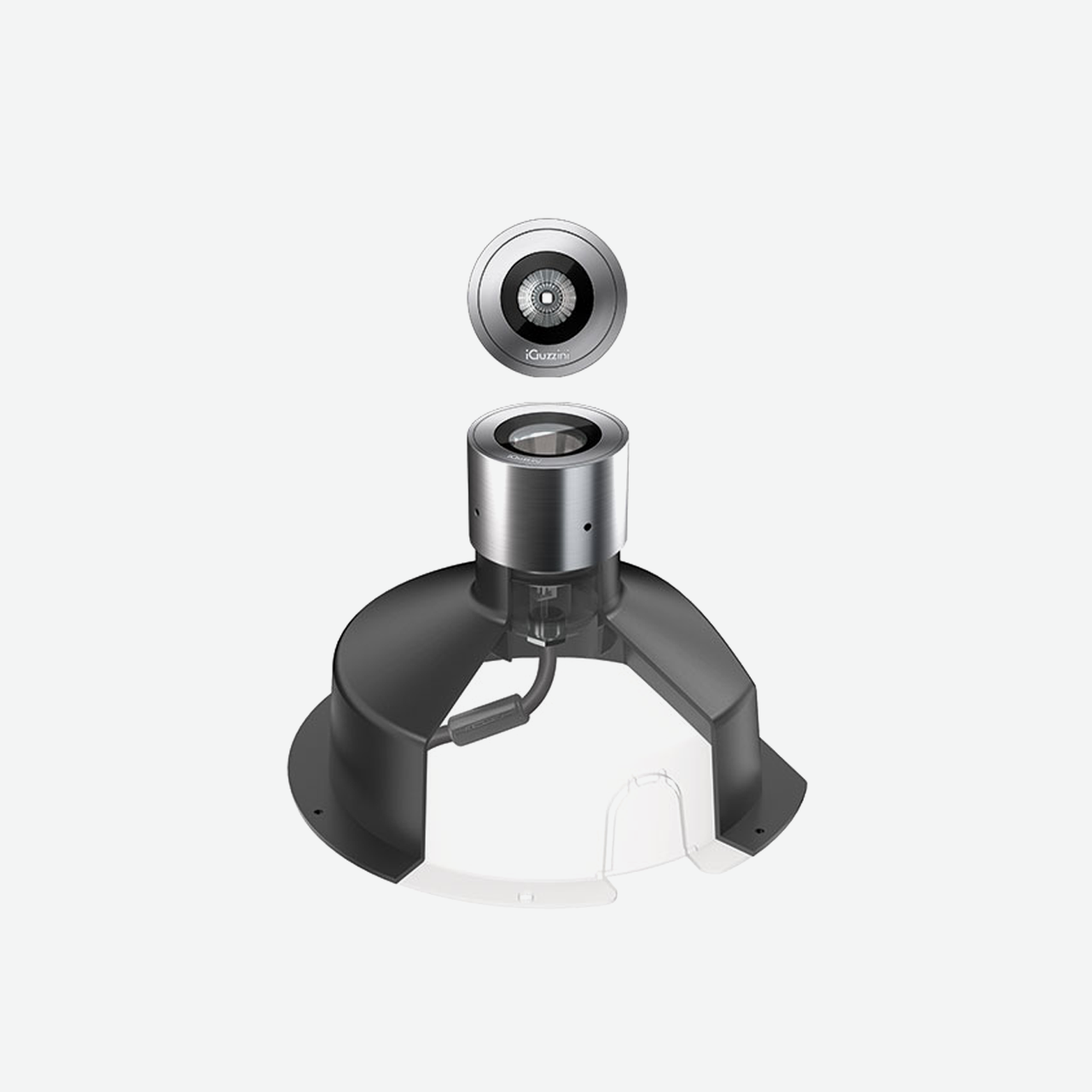

Controcassa in materiale plastico polipropilenico completo di anello in acciaio inox AISI 304, da ordinare separatamente.
Ottiche con lenti o riflettori in materiale plastico.
Alimentazione a bassa tensione di sicurezza, in corrente costante (350/500/700mA in base alla tipologia dell’incasso specifico) da ordinare separatamente.
Resistenza al carico statico 2000 kg tramite controcassa ordinabile separatamente.
Prodotto carrabile secondo la EN 60598-2-13 (Test di resistenza a torsione e carico di taglio).
Gli apparecchi non possono essere impiegati in corsie nelle quali sono sottoposti a sollecitazioni orizzontali dovute a accelerazioni, frenate e/o cambi di direzione .

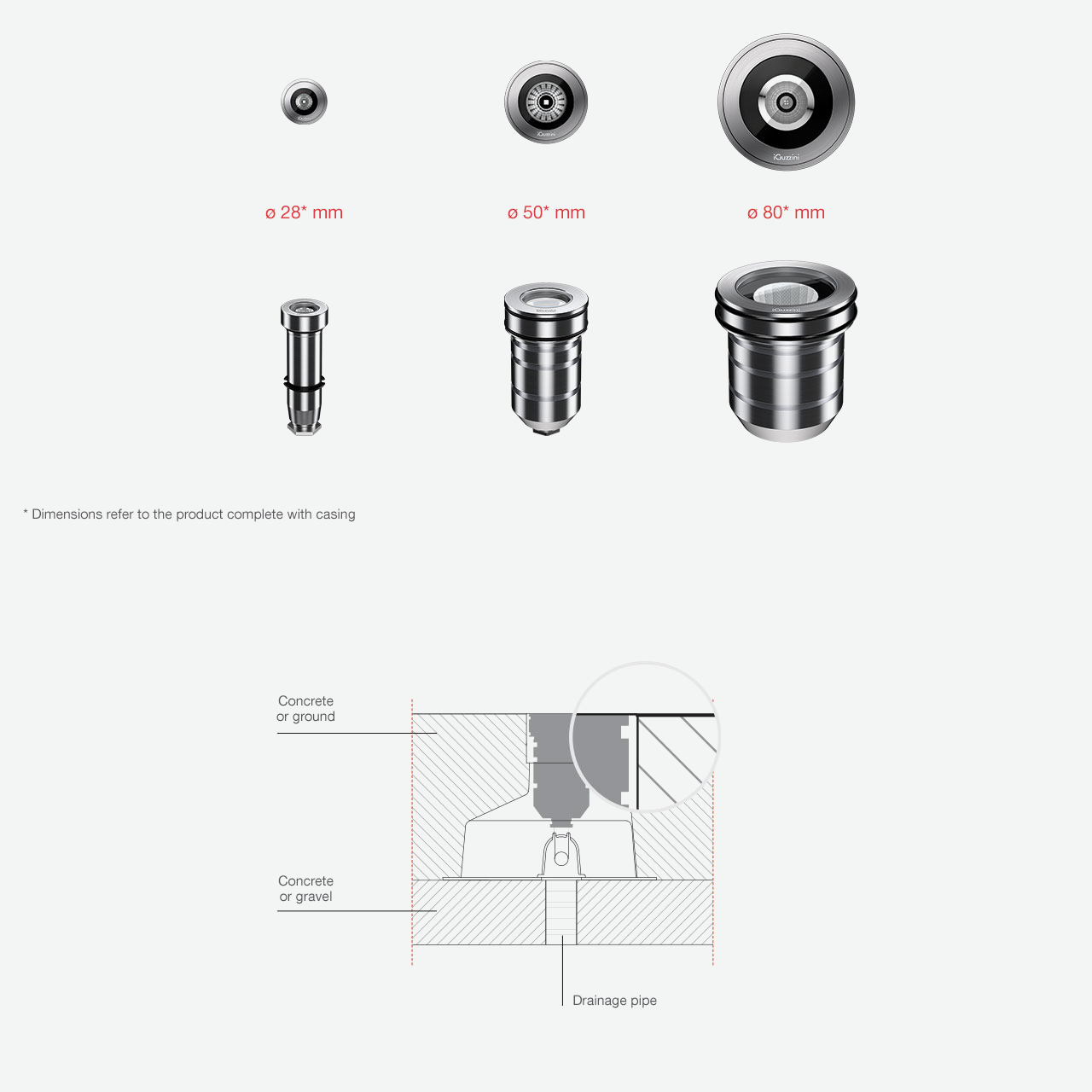

Dimensioni ridotte dell’apparecchio (<100mm).
Protezione IP68 sia sul prodotto che sul cavo utilizzando connettori IP68.
Si considera il prodotto non idoneo ad installazione in piscine e fontane.

Test di affidabilità

I test valutano la resistenza alla corrosione del nuovo rivestimento ottenuto con tecnologia PVD (Physical Vapor Deposition).
I test effettuati dimostrano un’eccezionale durezza superficiale con estrema resistenza alla corrosione, all’usura, all’abrasione, ai solventi, agli UV e alle piogge acide, grazie al rivestimento ottenuto con tecnologia PVD (Physical Vapor Deposition).

Light Up Orbit - corpo in acciaio inox cornice a filo è disponibile nei seguenti colori

13 Acciaio
14 Oro / ottone
69 Bronzo
E6 cromo brunito

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Scopri di più

Light Up Orbit - corpo in acciaio inox cornice a filo 69 codice(i)

ø28

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	57.2	1	S 14°	4000	80		ø23x68	ER49 *
New	52.8	1	S 14°	3000	80		ø23x66	ER51
New	52.8	1	S 14°	2700	80		ø23x66	ER53
New	61.1	1	M 22°	4000	80		ø23x66	ER50 *
New	56.4	1	M 22°	3000	80		ø23x66	ER52
New	56.4	1	M 22°	2700	80		ø23x66	ER54

Controcassa ø28 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
Opti Beam Reflector
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø28

Ottica diffondente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	7.8	1	D	4000	80		ø23x66	ER55 *
New	7.2	1	D	3000	80		ø23x66	ER56
New	7.2	1	D	2700	80		ø23x66	ER57

Controcassa ø28 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	85 122 159	1 1.4 2	S 8° S 8° S 8°	4000 4000 4000	80 80 80		ø45x71 ø45x71 ø45x71	ER64 *
New	79 110 146	1 1.4 2	S 8° S 8° S 8°	3000 3000 3000	80 80 80		ø45x79 ø45x79 ø45x79	ER70
New	79 110 146	1 1.4 2	S 8° S 8° S 8°	2700 2700 2700	80 80 80		ø45x79 ø45x79 ø45x79	ER76
New	367.2	3.8	M 24°	4000	80		ø45x71	ER66 *
New	338.4	3.8	M 24°	3000	80		ø45x79	ER72
New	338.4	3.8	M 24°	2700	80		ø45x79	ER78
New	387.6	3.8	WF 42°	4000	80		ø45x71	ER68 *
New	357.2	3.8	WF 42°	3000	80		ø45x79	ER74
New	357.2	3.8	WF 42°	2700	80		ø45x79	ER80

Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
ER70 ER76 Alimentatore 350/500/700 mA da ordinare separatamente.
Opti Beam Reflector
ER70 - ER76: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

Comfort (frangiluce nido d'ape)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	64 92 120	1 1.4 2	S 8° S 8° S 8°	4000 4000 4000	80 80 80		ø45x71 ø45x71 ø45x71	ER65 *
New	60 83 110	1 1.4 2	S 8° S 8° S 8°	3000 3000 3000	80 80 80		ø45x79 ø45x79 ø45x79	ER71
New	60 83 110	1 1.4 2	S 8° S 8° S 8°	2700 2700 2700	80 80 80		ø45x79 ø45x79 ø45x79	ER77
New	260.1	3.8	M 22° / 21°	4000	80		ø45x71	ER67 *
New	239.7	3.8	M 22° / 21°	3000	80		ø45x79	ER73
New	239.7	3.8	M 22° / 21°	2700	80		ø45x79	ER79
New	260.1	3.8	WF 40°	4000	80		ø45x71	ER69 *
New	239.7	3.8	WF 40°	3000	80		ø45x79	ER75
New	239.7	3.8	WF 40°	2700	80		ø45x79	ER81

Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
ER71 ER77 Alimentatore 350/500/700 mA da ordinare separatamente.
Opti Beam Reflector
ER71 - ER77: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

Ellittica

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	92 132 172	1 1.4 2	E 68° / 12° E 68° / 12° E 68° / 12°	4000 4000 4000	80 80 80		ø45x79 ø45x79 ø45x79	ER82 *
New	86 119 158	1 1.4 2	E 68° / 12° E 68° / 12° E 68° / 12°	3000 3000 3000	80 80 80		ø45x79 ø45x79 ø45x79	ER83
New	86 119 158	1 1.4 2	E 68° / 12° E 68° / 12° E 68° / 12°	2700 2700 2700	80 80 80		ø45x79 ø45x79 ø45x79	ER84

Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500/700 mA da ordinare separatamente.
Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

Diffondente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	18 25	1 1.4	D D	4000 4000	80 80		ø45x79 ø45x79	ER85 *
New	17 23 30	1 1.4 2	D D D	3000 3000 3000	80 80 80		ø45x79 ø45x79 ø45x79	ER86
New	17 23 30	1 1.4 2	D D D	2700 2700 2700	80 80 80		ø45x79 ø45x79 ø45x79	ER87

Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500/700 mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

Wall washer

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	35	1	WW	4000	80		ø45x79	ER88 *
New	32.5	1	WW	3000	80		ø45x79	ER89
New	32.5	1	WW	2700	80		ø45x79	ER90

Controcassa ø50 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø50

Lama di luce

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	9.8	1	L	4000	80		ø45x79	ER91 *
New	9.1	1	L	3000	80		ø45x79	ER92
New	9.1	1	L	2700	80		ø45x79	ER93

ø80

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	434 587	4 5.5	S 8.8° S 8.8°	4000 4000	80 80		ø74x79 ø74x79	ES21 *
New	408 544	4 5.5	S 8.8° S 8.8°	3000 3000	80 80		ø74x87 ø74x87	ES27
New	408 544	4 5.5	S 8.8° S 8.8°	2700 2700	80 80		ø74x87 ø74x87	ES33
New	403 537	4 5.5	F 30° F 30°	4000 4000	80 80		ø74x79 ø74x79	ES23 *
New	379 498	4 5.5	F 30° F 30°	3000 3000	80 80		ø74x87 ø74x87	ES29
New	379 498	4 5.5	F 30° F 30°	2700 2700	80 80		ø74x87 ø74x87	ES35
New	388 517	4 5.5	WF 50° WF 50°	4000 4000	80 80		ø74x79 ø74x79	ES25 *
New	365 479	4 5.5	WF 50° WF 50°	3000 3000	80 80		ø74x87 ø74x87	ES31
New	365 479	4 5.5	WF 50° WF 50°	2700 2700	80 80		ø74x87 ø74x87	ES37

Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Reflector
ES27 - ES33: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø80

Comfort (frangiluce nido d'ape)

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	332 449	4 5.5	S 8° S 8°	4000 4000	80 80		ø74x79 ø74x79	ES22 *
New	312 416	4 5.5	S 8° S 8°	3000 3000	80 80		ø74x87 ø74x87	ES28
New	312 416	4 5.5	S 8° S 8°	2700 2700	80 80		ø74x87 ø74x87	ES34
New	286 381	4 5.5	F 28° F 28°	4000 4000	80 80		ø74x79 ø74x79	ES24 *
New	269 353	4 5.5	F 28° F 28°	3000 3000	80 80		ø74x87 ø74x87	ES30
New	269 353	4 5.5	F 28° F 28°	2700 2700	80 80		ø74x87 ø74x87	ES36
New	245 326	4 5.5	WF 40° / 42° WF 40° / 42°	4000 4000	80 80		ø74x79 ø74x79	ES26 *
New	230 302	4 5.5	WF 40° / 42° WF 40° / 42°	3000 3000	80 80		ø74x87 ø74x87	ES32
New	230 302	4 5.5	WF 40° / 42° WF 40° / 42°	2700 2700	80 80		ø74x87 ø74x87	ES38

Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Reflector
ES28 - ES34: Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø80

Ellittica

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	418 566	4 5.5	E 78° / 10° E 78° / 10°	4000 4000	80 80		ø74x79 ø74x79	ES39 *
New	394 525	4 5.5	E 78° / 10° E 78° / 10°	3000 3000	80 80		ø74x87 ø74x87	ES40
New	394 525	4 5.5	E 78° / 10° E 78° / 10°	2700 2700	80 80		ø74x87 ø74x87	ES41

Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
Opti Beam Lens
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø80

Diffondente

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	71 92	4 5.5	D D	4000 4000	80 80		ø74x79 ø74x79	ES42 *
New	66 87	4 5.5	D D	3000 3000	80 80		ø74x87 ø74x87	ES43
New	66 87	4 5.5	D D	2700 2700	80 80		ø74x87 ø74x87	ES44

Controcassa ø80 da ordinare separatamente.
Versioni 4000K disponibili a richiesta.
Alimentatore 350/500mA da ordinare separatamente.
* = A richiesta. Per maggiori informazioni contatta il tuo referente iGuzzini, o inviaci la tua richiesta.

ø80

Wall washer

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	176 239	3 4.2	WW WW	4000 4000	80 80		ø74x79 ø74x79	ES45 *
New	164 218	3 4.2	WW WW	3000 3000	80 80		ø74x87 ø74x87	ES46
New	164 218	3 4.2	WW WW	2700 2700	80 80		ø74x87 ø74x87	ES47

ø80

Lama di luce

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	34 46	2.9 4.2	L L	4000 4000	80 80		ø74x79 ø74x79	ES48 *
New	31 42	2.9 4.2	L L	3000 3000	80 80		ø74x87 ø74x87	ES49
New	31 42	2.9 4.2	L L	2700 2700	80 80		ø74x87 ø74x87	ES50
