Laser Blade XS Wall Washer

It looks like you're in North America.

View North American standard English: 120-277V | UL

Global

Linea completa Laser Blade XS Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Codici & Download

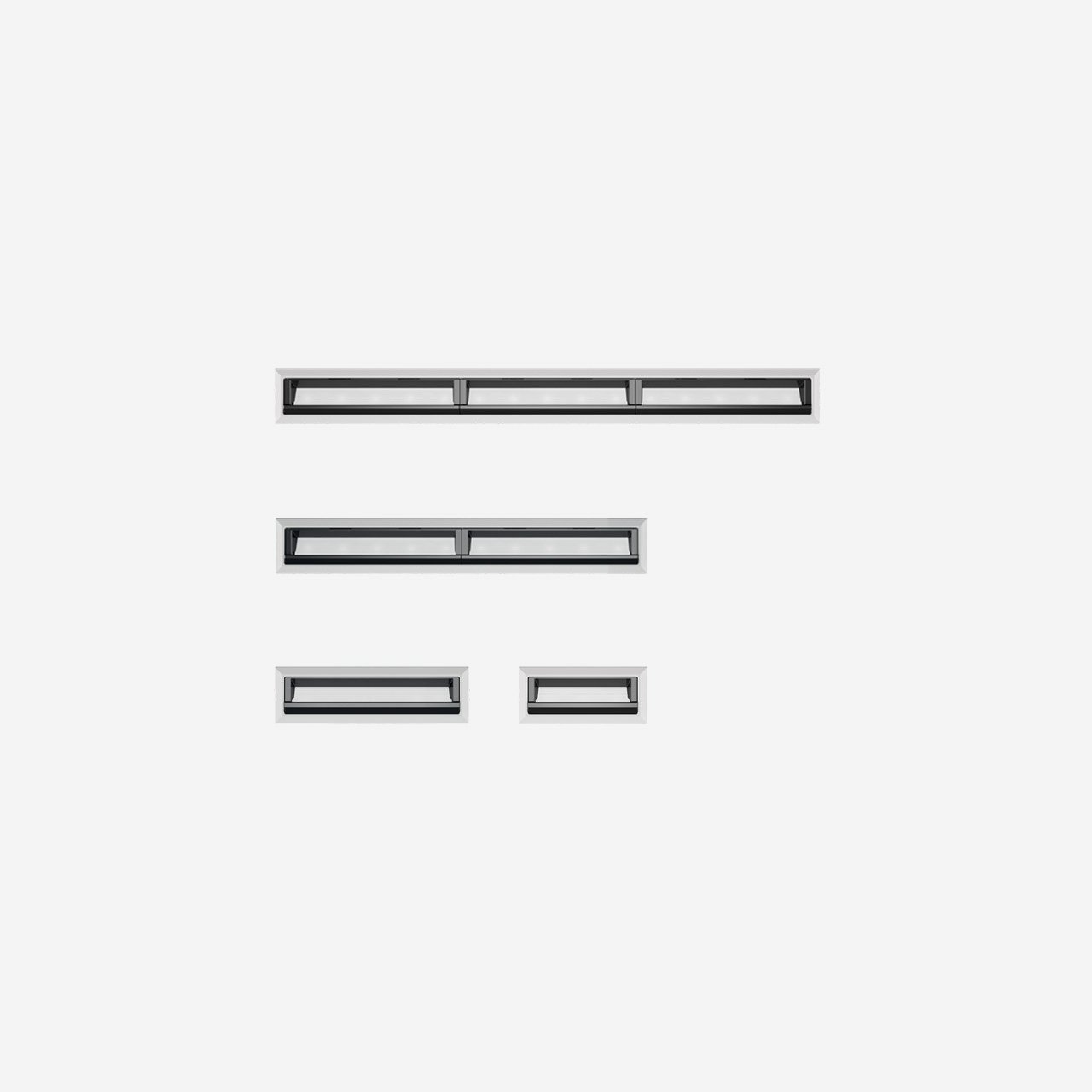

Linea completa Laser Blade XS

Distribuzioni luminose

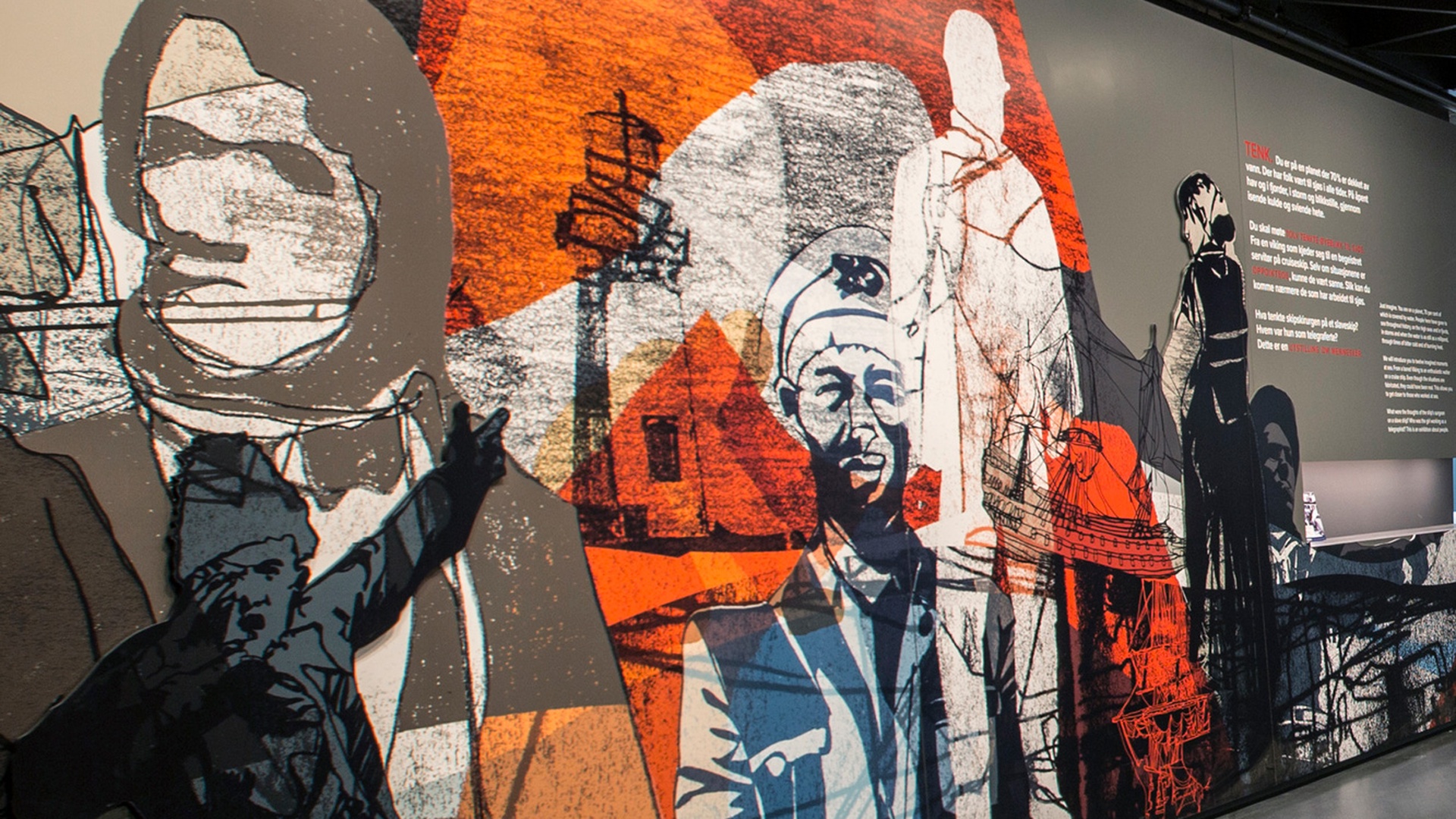

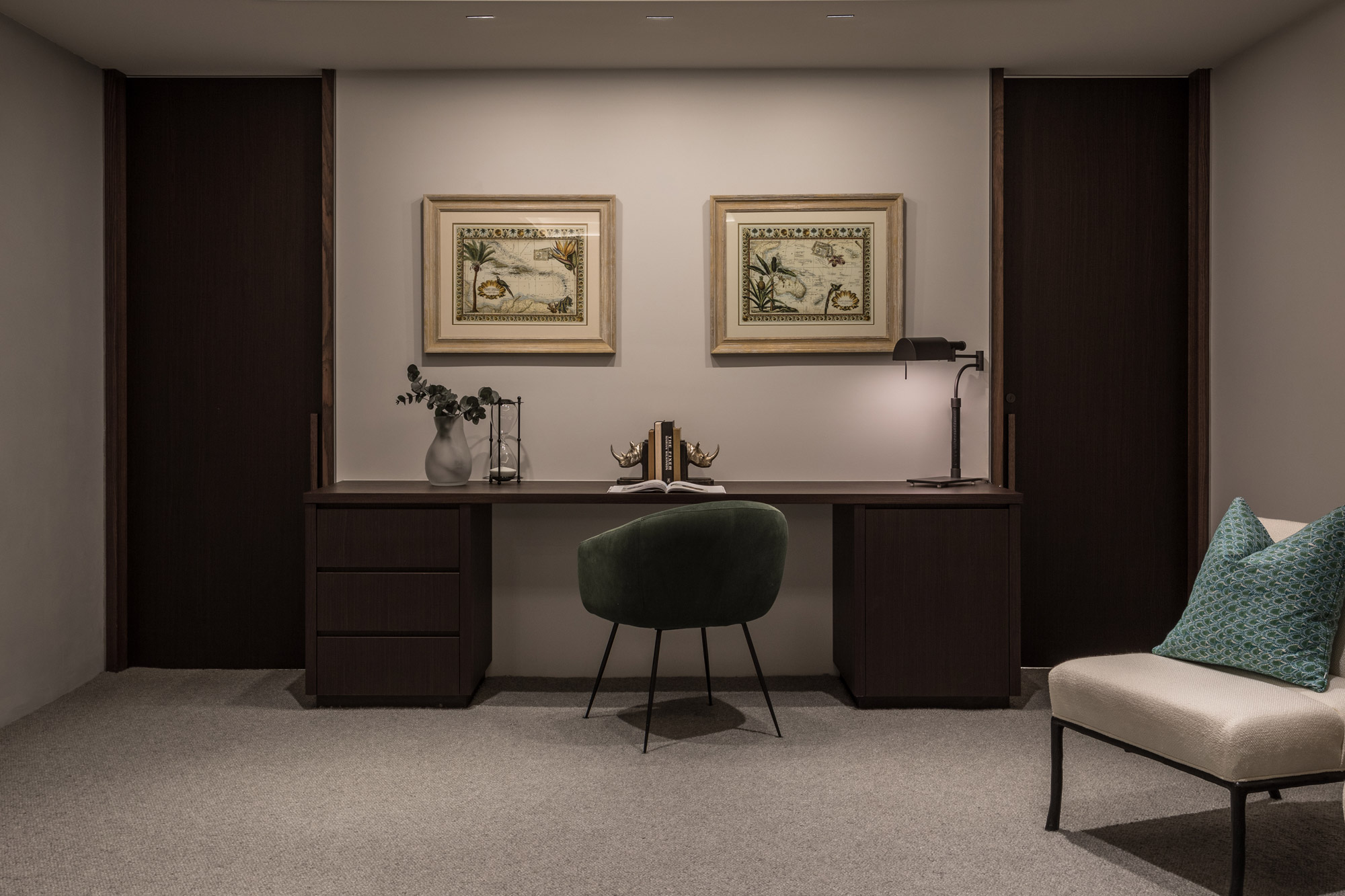

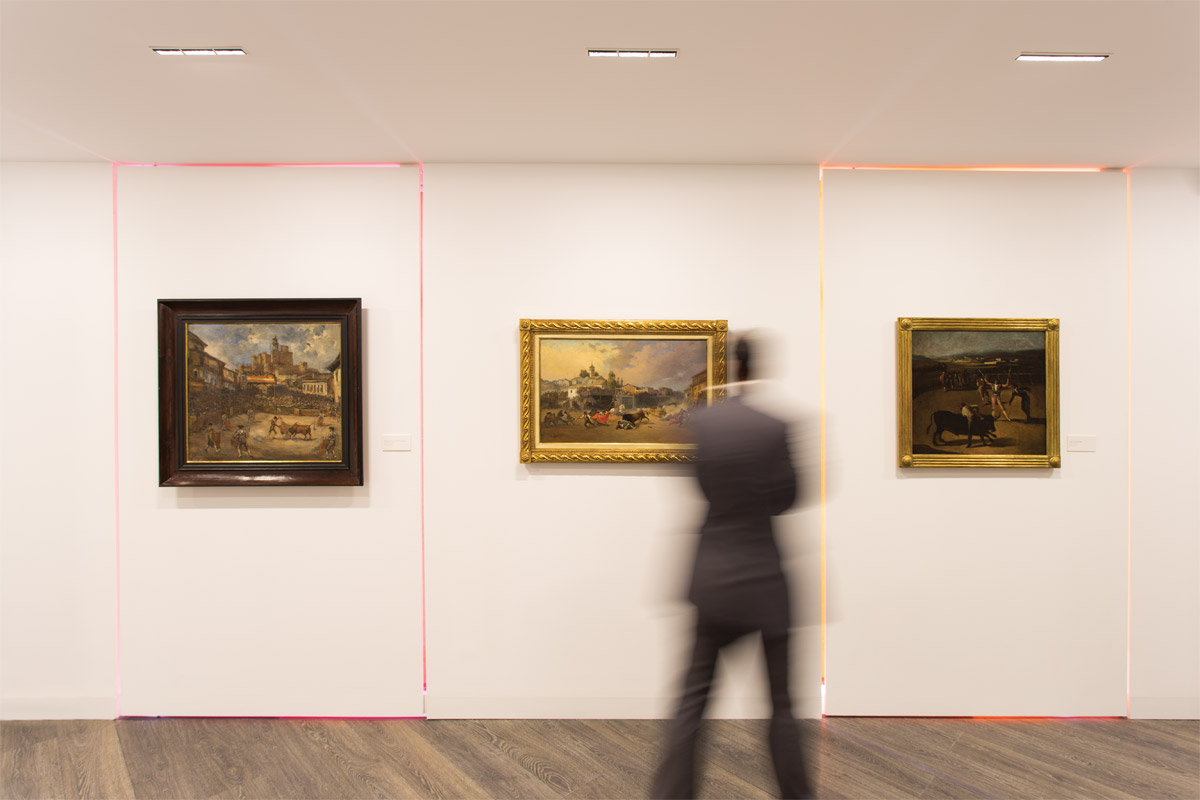

Esempi di applicazione con Laser Blade XS Wall Washer

Dettagli sul prodotto

Installazione ad incasso su controsoffitti di spessore spessore 12.5 – 15 – 20 mm per versioni Minimal (senza falda perimetrale) o da 1 a 25 mm per versioni Frame (con falda) tramite molle di torsione.
Corpo principale con superficie radiante realizzato in alluminio pressofuso.
Sistema ottico (patent) con schermo microprismato asimmetrico, specializzato per ottenere un’efficace distribuzione wall washer sulla parete.
Disponibili versioni Tunable white (2700K ÷ 5700K)
Installazione senza utensili.
Le quote del vano minimo di installazione sono riportate sul foglio istruzioni consultabile sul catalogo online.
IP20
IP43 sul corpo a vista dell’incasso a prodotto installato.

Laser Blade XS Wall Washer è disponibile nei seguenti colori

43 Nero/Nero
47 Bianco / Nero
04 Nero

Altri colori su richiesta

74 Grigio / Nero

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Laser Blade XS Wall Washer 44 codice(i)

Versione frame

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	221.1	5.9	WW	4000	90		64x28x50	Q584
New	191.4	5.9	WW	3500	90		64x28x50	RB15
New	181.5	5.9	WW	3000	90		64x28x50	Q585
New	174.9	5.9	WW	2700	90		64x28x50	Q586

Classe di isolamento III
Alimentatore da ordinare separatamente

Versione minimal

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	221.1	5.9	WW	4000	90		54x22x49	QJ50
New	191.4	5.9	WW	3500	90		54x22x49	RB20
New	181.5	5.9	WW	3000	90		54x22x49	QJ51
New	174.9	5.9	WW	2700	90		54x22x49	QJ52

Classe di isolamento III.
Per l'installazione dei prodotti minimal è necessaria la flangia QJ88.
Alimentatore da ordinare separatamente

Versione frame

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	330.6	12.8	WW	Tunable White	90	DALI-2	100x28x50	Q800
New	456	12.4	WW	4000	80	DALI-2	100x28x50	EK35
New	418	12.4	WW	4000	90	DALI-2	100x28x50	Q590
New	364.8	12.4	WW	3500	90	DALI-2	100x28x50	RB17
New	345.8	12.4	WW	3000	90	DALI-2	100x28x50	Q591
New	326.8	12.4	WW	2700	90	DALI-2	100x28x50	Q592

Completo di alimentatore
Tunable white: 2700K÷5700K

Versione minimal

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	330.6	12.8	WW	Tunable White	90	DALI-2	89x22x49	QJ59
New	456	12.4	WW	4000	80	DALI-2	89x22x49	EK40
New	418	12.4	WW	4000	90	DALI-2	89x22x49	QJ56
New	364.8	12.4	WW	3500	90	DALI-2	89x22x49	RB22
New	345.8	12.4	WW	3000	90	DALI-2	89x22x49	QJ57
New	326.8	12.4	WW	2700	90	DALI-2	89x22x49	QJ58

Completo di alimentatore.
Per l'installazione dei prodotti minimal è necessaria la flangia QJ90.
Tunable white: 2700K÷5700K

Versione frame

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	589	18.9	WW	Tunable White	90	DALI-2	190x28x50	Q801
New	817	19.2	WW	4000	80	DALI-2	190x28x50	EK36
New	741	19.2	WW	4000	90	DALI-2	190x28x50	Q593
New	646	19.2	WW	3500	90	DALI-2	190x28x50	RB18
New	627	19.2	WW	3000	90	DALI-2	190x28x50	Q594
New	589	19.2	WW	2700	90	DALI-2	190x28x50	Q595

Completo di alimentatore
Tunable white: 2700K÷5700K

Versione minimal

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	589	18.9	WW	Tunable White	90	DALI-2	179x22x49	QJ63
New	817	19.2	WW	4000	80	DALI-2	179x22x49	EK41
New	741	19.2	WW	4000	90	DALI-2	179x22x49	QJ60
New	646	19.2	WW	3500	90	DALI-2	179x22x49	RB23
New	627	19.2	WW	3000	90	DALI-2	179x22x49	QJ61
New	589	19.2	WW	2700	90	DALI-2	179x22x49	QJ62

Completo di alimentatore.
Per l'installazione dei prodotti minimal è necessaria la flangia QJ92.
Tunable white: 2700K÷5700K

Versione frame

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	912	28.4	WW	Tunable White	90	DALI-2	279x28x50	Q802
New	1197	28.4	WW	4000	80	DALI-2	280x28x50	EK37
New	1102	28.4	WW	4000	90	DALI-2	280x28x50	Q596
New	950	28.4	WW	3500	90	DALI-2	280x28x50	RB19
New	912	28.4	WW	3000	90	DALI-2	280x28x50	Q597
New	855	28.4	WW	2700	90	DALI-2	280x28x50	Q598

Completo di alimentatore
Tunable white: 2700K÷5700K

Versione minimal

	lm sistema	W sistema	Ottica	K	CRI	Controllo	Dimensioni (mm)	Codice
New	912	28.4	WW	Tunable White	90	DALI-2	268x22x49	QJ67
New	1197	28.4	WW	4000	80	DALI-2	268x22x49	EK42
New	1102	28.4	WW	4000	90	DALI-2	268x22x49	QJ64
New	950	28.4	WW	3500	90	DALI-2	268x22x49	RB24
New	912	28.4	WW	3000	90	DALI-2	268x22x49	QJ65
New	855	28.4	WW	2700	90	DALI-2	268x22x49	QJ66

Completo di alimentatore
Per l'installazione dei prodotti minimal è necessaria la flangia QJ93.
Tunable white: 2700K÷5700K
