Blade R ø170mm

Linea completa Blade R Overview Distribuzioni luminose Immagini di applicazione Dettagli sul prodotto Codici & Download
Linea completa Blade R
Blade R ø170mm
Blade R

Blade R

All In One

Dal caos all’ordine.

Blade R evolve il concetto di integrazione nell’architettura per favorire il benessere dell’uomo, abilitando servizi di sicurezza, entertainment, comfort e sostenibilità, in maniera smart.

Scopri Blade R

Distribuzioni luminose

Esempi di applicazione con Blade R ø170mm

Dettagli sul prodotto

  • Installazione ad incasso su controsoffitti di spessore da 12,5 a 25 mm per versioni Minimal (senza falda perimetrale) o da 1 a 25 mm per versioni Frame (con falda) tramite molle di torsione.
  • Corpo principale con superficie radiante realizzato in alluminio pressofuso.
  • Ottiche ad alta definizione in termoplastico metallizzato, integrate nell’innovativo schermo antiabbagliamento nero che definisce un’emissione con luminanza controllata UGR<10.
  • La particolare conformazione del sistema ottico permette di ottenere una distribuzione luminosa definita e circolare, evitando l’effetto puntiforme.
  • Il prodotto può ospitare elementi funzionali che ne aumentano le potenzialità: profilatori per illuminazione d'accento e doppia emissione, luci d'emergenza, diffusori audio, multisensori e socket per collegamento di sensori di fumo e videocamere.
  • Per il rilevatore di fumo e la sua base, attenersi sempre rigorosamente alle istruzioni del produttore e alle norme locali.
  • Elevato comfort visivo.
  • Installazione senza utensili.
  • Le quote del vano minimo di installazione sono riportate sul foglio istruzioni consultabile sul catalogo online.
  • IP20.
  • IP23 sul corpo a vista dell’incasso a prodotto installato.

Blade R ø170mm è disponibile nei seguenti colori

  • 01 Bianco
  • 43 Nero/Nero
  • 47 Bianco / Nero
  • 04 Nero
  • 39 Bianco/Alluminio
  • 40 Nero/Alluminio

Altri colori su richiesta

  • 41 Bianco / oro
  • E7 bianco / cromo brunito
  • 14 Oro / ottone
  • E6 cromo brunito

Hai bisogno di maggiori informazioni?

Clicca per metterti in contatto con noi.

Richiesta informazioni

Garanzia prodotto 5 anni inclusa

Filtra i prodotti per:

Blade R ø170mm 58 codice(i)

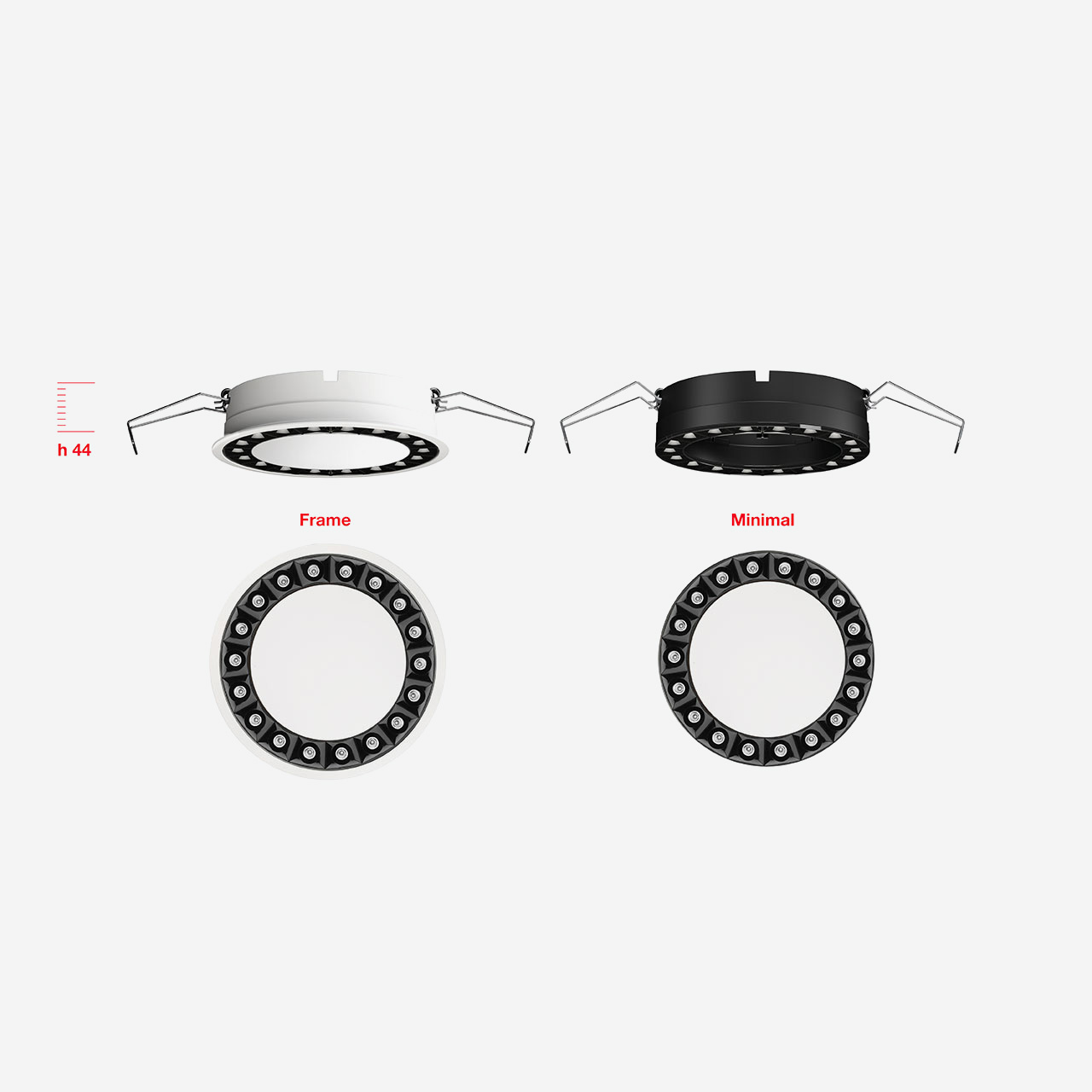

Versione frame
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
3436.5
39.1
M 26°
4000
80
DALI-2
ø180x44
QS38
New
3160
39.1
M 26°
4000
90
DALI-2
ø180x44
QS41
New
2607
39.1
M 26°
3500
90
DALI-2
ø180x44
QW52
New
2607
39.1
M 26°
3000
90
DALI-2
ø180x44
QS44
New
2488.5
39.1
M 26°
2700
90
DALI-2
ø180x44
QS47
New
3610.5
39.1
F 44°
4000
80
DALI-2
ø180x44
QS39
New
3320
39.1
F 44°
4000
90
DALI-2
ø180x44
QS42
New
2739
39.1
F 44°
3500
90
DALI-2
ø180x44
QW53
New
2739
39.1
F 44°
3000
90
DALI-2
ø180x44
QS45
New
2614.5
39.1
F 44°
2700
90
DALI-2
ø180x44
QS48
New
3654
39.1
WF 58°
4000
80
DALI-2
ø180x44
QS40
New
3360
39.1
WF 58°
4000
90
DALI-2
ø180x44
QS43
New
2772
39.1
WF 58°
3500
90
DALI-2
ø180x44
QW54
New
2772
39.1
WF 58°
3000
90
DALI-2
ø180x44
QS46
New
2646
39.1
WF 58°
2700
90
DALI-2
ø180x44
QS49
Completo di alimentatore
Versione minimal
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
3436.5
39.1
M 26°
4000
80
DALI-2
ø173x45
QS92
New
3160
39.1
M 26°
4000
90
DALI-2
ø173x45
QS95
New
2607
39.1
M 26°
3500
90
DALI-2
ø173x45
QW67
New
2607
39.1
M 26°
3000
90
DALI-2
ø173x45
QS98
New
2488.5
39.1
M 26°
2700
90
DALI-2
ø173x45
QT01
New
3610.5
39.1
F 44°
4000
80
DALI-2
ø173x45
QS93
New
3320
39.1
F 44°
4000
90
DALI-2
ø173x45
QS96
New
2739
39.1
F 44°
3500
90
DALI-2
ø173x45
QW68
New
2739
39.1
F 44°
3000
90
DALI-2
ø173x45
QS99
New
2614.5
39.1
F 44°
2700
90
DALI-2
ø173x45
QT02
New
3654
39.1
WF 58°
4000
80
DALI-2
ø173x45
QS94
New
3360
39.1
WF 58°
4000
90
DALI-2
ø173x45
QS97
New
2772
39.1
WF 58°
3500
90
DALI-2
ø173x45
QW69
New
2772
39.1
WF 58°
3000
90
DALI-2
ø173x45
QT00
New
2646
39.1
WF 58°
2700
90
DALI-2
ø173x45
QT03
Per l'installazione dei prodotti minimal è necessaria la flangia accessoria.
Completo di alimentatore.
Palco Profilatore ø 37 mm Palco Profilatore ø 37 mm
Palco Profilatore ø 37 mm
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
36.5
8.5
Framer
4000
90
DALI-2
ø37
RL28
New
35.5
8.5
Framer
3500
90
DALI-2
ø37
RL29
New
34.5
8.5
Framer
3000
90
DALI-2
ø37
PB15
New
32.5
8.5
Framer
2700
90
DALI-2
ø37
PB16
Completo di alimentatore
Laser orientabile ø 75 mm Laser orientabile ø 75 mm
Laser orientabile ø 75 mm
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
1022
12.1
S 20°
4000
90
DALI-2
ø118x89
RL30
New
985.5
12.1
S 20°
3500
90
DALI-2
ø118x89
RL32
New
956.3
12
S 20°
3000
90
DALI-2
ø118x89
PB21
New
897.9
12
S 20°
2700
90
DALI-2
ø118x89
PB23
New
1090.18
12.1
M 26°
4000
90
DALI-2
ø118x89
RL31
New
1051.25
12.1
M 26°
3500
90
DALI-2
ø118x89
RL33
New
1020.1
12
M 26°
3000
90
DALI-2
ø118x89
PB22
New
957.8
12
M 26°
2700
90
DALI-2
ø118x89
PB24
Completo di alimentatore
Easy ø 96 mm
Easy ø 96 mm
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
578
9.6
WF 60°
90
DALI-2
ø96
QW42
New
782
7.3
GL
4000
90
DALI-2
ø96
QX46
New
722.5
7.3
GL
3000
90
DALI-2
ø96
QW39
New
680
7.3
GL
2700
90
DALI-2
ø96
QW40
New
748
7.3
GL
3500
90
DALI-2
ø96
RL34
New
808.5
9.6
GL
Tunable White
80
DALI-2
ø96
QW41
Completo di alimentatore
Easy ø 96 mm - wall washer Easy ø 96 mm - wall washer
Easy ø 96 mm - wall washer
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
1292
12.8
WW
4000
90
DALI-2
ø118x70
R445
New
1178
12.8
WW
3000
90
DALI-2
ø118x70
R446
New
1102
12.8
WW
2700
90
DALI-2
ø118x70
R447
Completo di alimentatore
Illuminazione di emergenza
Illuminazione di emergenza
lm sistema W sistema Ottica K CRI Controllo Dimensioni (mm) Codice
New
220
3.6
Anti-Panic
5000
80
DALI
ø118x56
RH66
New
200
3.6
Escape-Route
5000
80
DALI
ø118x56
RH67
L'altezza minima del vano di installazione è di 200 mm. Funzionamento in modalità non permanente (SE) Ricarica 12h / Autonomia 3h
Diffusore passivo EN54 per installazione a incasso - 12 W 8 ohm / 12 W 100 V /6 W 70 V
Diffusore passivo EN54 per installazione a incasso - 12 W 8 ohm / 12 W 100 V /6 W 70 V
Descrizione Controllo Dimensioni (mm) Codice
New
Speaker passivo EN54 per installazione a incasso - 12W 8 ohm / 12W 100V / 6W 70V
ø114x145
PB10
L'altezza minima del vano di installazione è di 200 mm.
Adattatore per sensore di fumo
Adattatore per sensore di fumo
Descrizione Controllo Dimensioni (mm) Codice
New
Adattatore per rivelatore di fumo completo di staffa - Per rivelatori di fumo compatibili.
ø118
PB11
L'altezza minima richiesta per il vano di installazione è di 200 mm.
Adattatore per videocamera
Adattatore per videocamera
Descrizione Controllo Dimensioni (mm) Codice
New
Adattatore per videocamera di sicurezza completo di staffa - Per videocamere compatibili.
ø118
PB12
* per videocamera Axis M3065-V
L'altezza minima del vano di installazione è di 200 mm
Adattatore per videocamera
Adattatore per videocamera
Descrizione Controllo Dimensioni (mm) Codice
New
Adattatore per videocamera di sicurezza completo di staffa - Per videocamera compatibile
ø118
PC45
* per videocamera Axis FA4115
L'altezza minima del vano di installazione è di 200 mm.
Cover
Cover
Descrizione Controllo Dimensioni (mm) Codice
New
Cover centrale di copertura - per incasso Ø 180 mm
ø120
PA91

La linea Blade R
