Walky carré encastré

Tous les Walky Vue d’ensemble Effets lumineux Exemples d'applications Détails du produit Codes & Téléchargements

Walky: Horizontal Excellence

Détails pour l’installation encastrée de Walky

Téléchargez ce guide spécifique pour obtenir tous les détails sur la façon d'installer Walky encastré dans votre projet, avec des exemples vidéo et les ajustements techniques nécessaires pour un résultat parfait.

Téléchargez le guide PDF

Effets lumineux

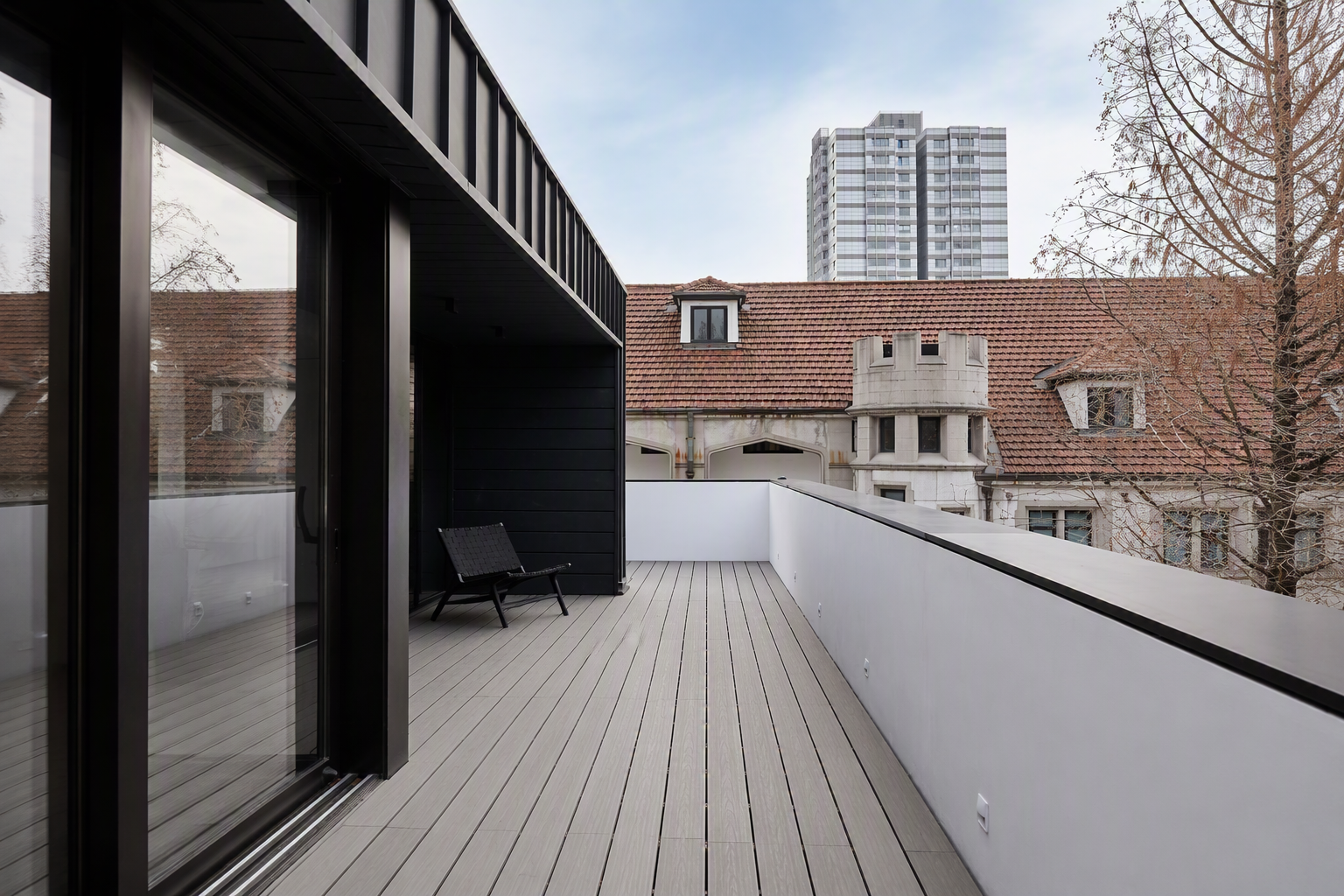

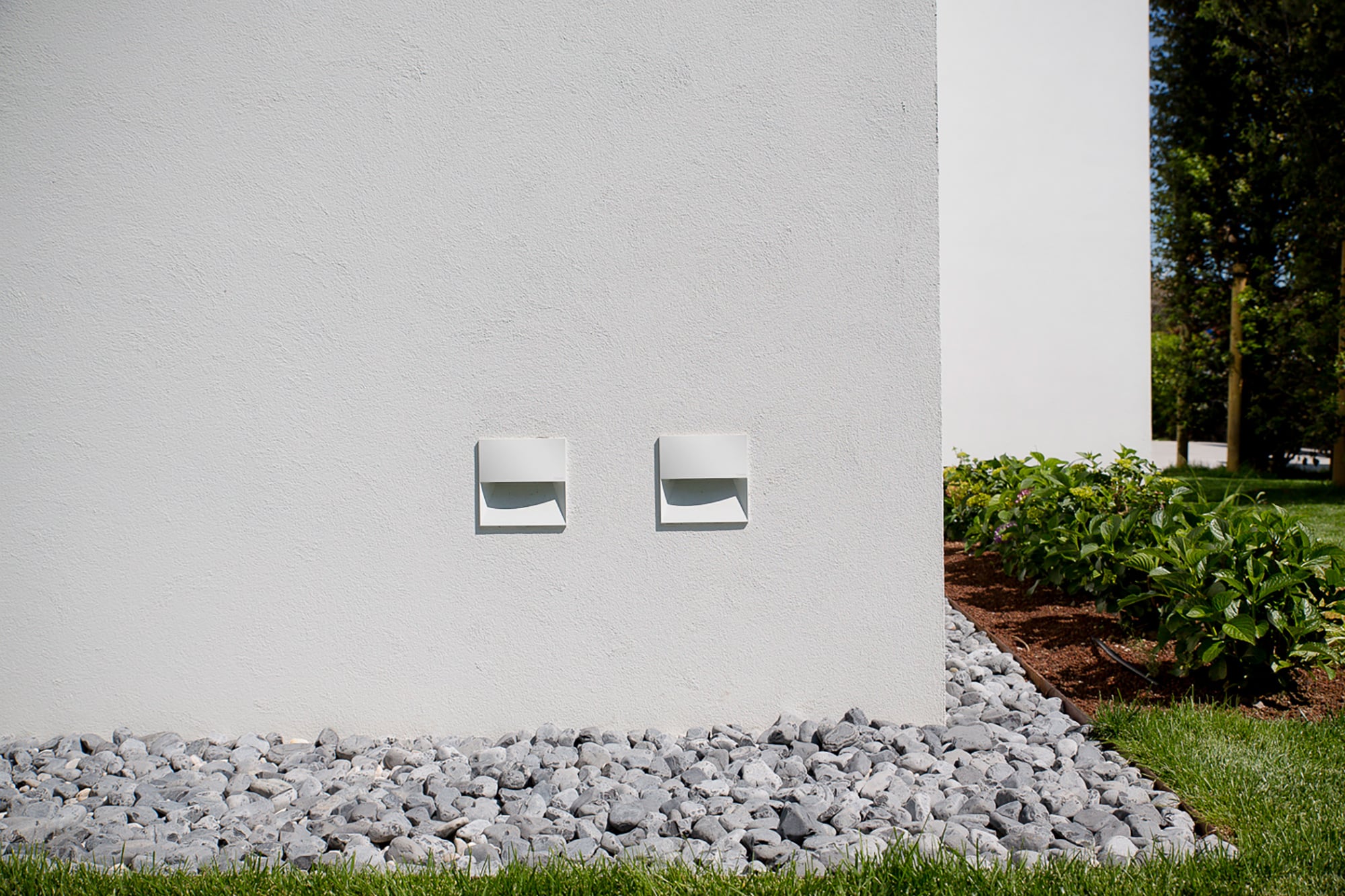

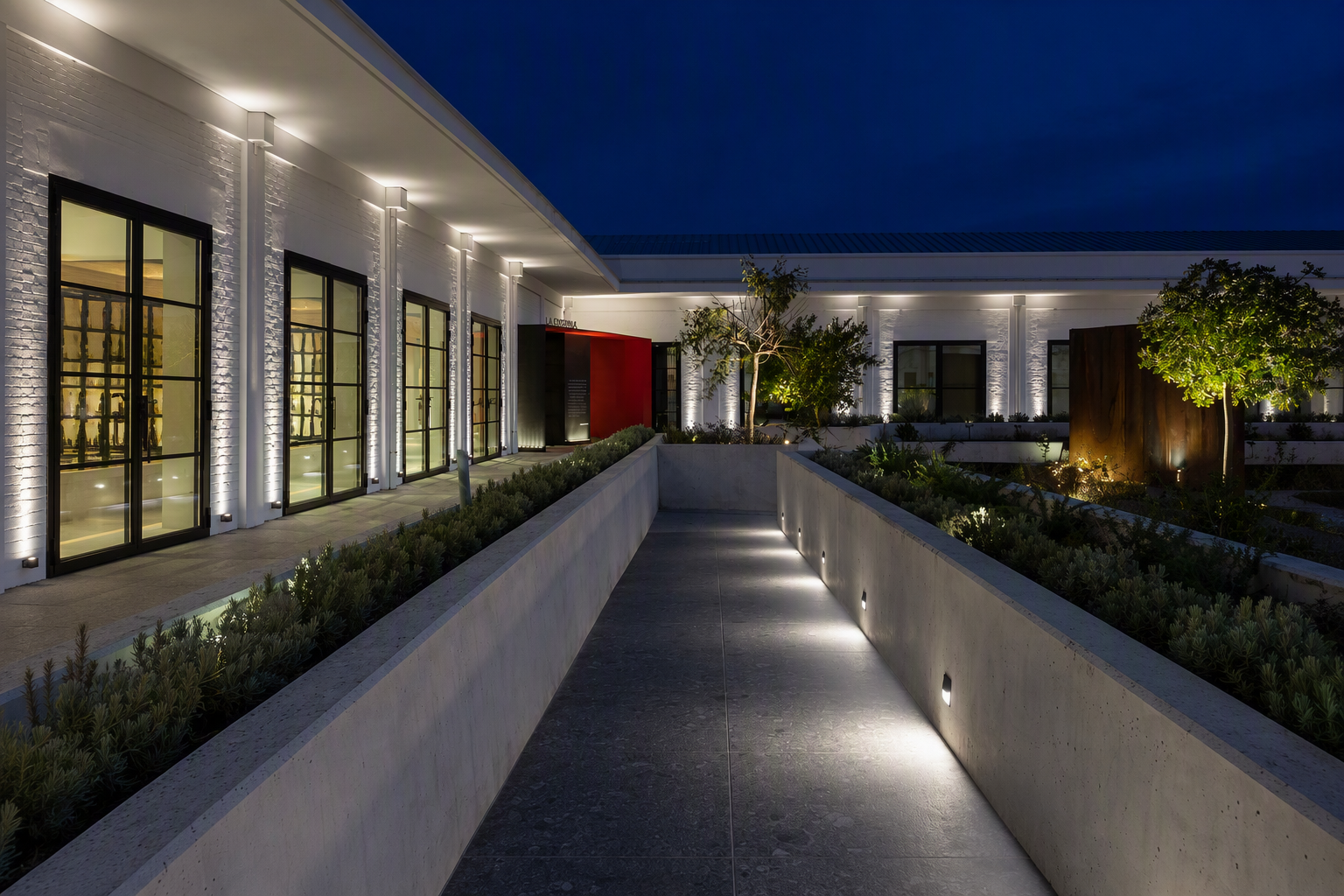

Exemples d'applications pour Walky carré encastré

Détails du produit

Appareil d'éclairage des cheminements utilisant des sources lumineuses à LED, à grand confort visuel.
Installation à encastrement.
Composé d'un groupe optique d'un indice de protection IP66 et d'un boîtier d'encastrement en paroi à commander séparément.
Groupe optique et patère en alliage d'aluminium et vernis aux poudres fournissant une résistance élevée aux agents atmosphériques et aux rayons UV. Carter en matière plastique sur l'arrière du groupe optique.
Avec presse-étoupe en matière plastique et câble sortant d'une longueur de 0,5 m
Boîtier d'encastrement en matière plastique noire à commander séparément
Disponibilité de boîtiers de coffrage perdu en polystyrène pour réaliser les sièges des boîtiers d'encastrement sur les applications murales de béton, puis à enduire ou finir à l'aide de briquettes.
Verre de sécurité sodocalcique trempé satiné.
Appareil sans vis en vue avec système anti-vandalisme à l'aide d'une clé pour accéder au logement arrière du câblage (fourni dans l'emballage) pour les versions carrées 180x180 mm et 90x90 mm. Système d'ouverture du logement arrière à raccord rapide pour les versions carrée 45x45.
Disponibilité des versions à convertisseur intégré 220 - 240 Vac On-Off, à convertisseur DALI ou de secours (carrées 180x180 mm) et des versions à convertisseur déporté 24 Vdc (carrées 90x90 et 45x45 mm).
Protection contre les surtensions (versions 220 - 240 Vac) : 2 kV en mode commun (CM), 1 kV en mode différentiel (DM).
Température ambiante de service :
- Ta -30°C à +50°C pour les versions 24 Vdc Ta -20°C à +50°C pour les versions 220-240 Vac (On-Off et DALI)
- Ta 0°C à +45°C pour les versions 220-240 Vc en secours
Toutes les vis extérieures utilisées sont en acier inox A2.

Coloris disponibles pour Walky carré encastré

01 Blanc
04 Noir
15 Gris
F5 Marron Rouille

Besoin de plus d’information?

Cliquez ci-dessous pour rejoindre notre page Contacts et nous envoyer une requête.

Poser une question

Garantie de 5 ans pour les produits incluse

Walky carré encastré 24 code(s)

Version à haut rendement

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	524.4	5.8	AL	4000	80	On/off	180x180x45	SS92
New	506	5.8	AL	3000	80	On/off	180x180x45	SS91
New	487.6	5.8	AL	2700	80	On/off	180x180x45	SS90

220÷240Vac
Classe d'isolation I
Boîte d'encastrement à commander séparément

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	445.5	11.5	AL	4000	80	On/off	180x180x45	EI31 *
New	418.5	11.5	AL	3000	80		180x180x45	EI32
New	405	11.5	AL	2700	80		180x180x45	EI33

220÷240Vac
Classe d’isolement I
Double boîtier d’encastrement à commander séparément
* = Sur demande. Pour plus de détails, veuillez contacter votre représentant iGuzzini, ou envoyez-nous votre demande.

Version à haut rendement

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	524.4	6.3	AL	4000	80	DALI-2	180x180x92	SS95
New	506	6.3	AL	3000	80	DALI-2	180x180x92	SS94
New	487.6	6.3	AL	2700	80	DALI-2	180x180x92	SS93

220÷240Vac
Classe d'isolation I
Boîte d'encastrement à commander séparément

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	445.5	11.7	AL	4000	80	DALI-2	180x180x92	EI58 *
New	418.5	11.7	AL	3000	80	DALI-2	92x180x180	EI59
New	405	11.7	AL	2700	80	DALI-2	92x180x180	EI60

Version à haut rendement<br /><br />Toujours allumé avec éclairage de secours (SA)

Version à haut rendement

Toujours allumé avec éclairage de secours (SA)

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	524.4	6.3	AL	4000	80	On/off	180x180x92	SS98
New	506	6.3	AL	3000	80	On/off	180x180x92	SS97
New	487.6	6.3	AL	2700	80	On/off	180x180x92	SS96

220÷240Vac
Classe d'isolation I
Urgence permanente
Boîte d'encastrement à commander séparément
Ces produits peuvent être utilisés à une température ambiante
température ambiante minimale de 0°C

Fonctionne en permanence avec le mode secours (SA)

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	445.5	12.8	AL	4000	80		92x180x180	EI52 *
New	418.5	12.8	AL	3000	80		92x180x180	EI53
New	405	12.8	AL	2700	80		92x180x180	EI54

220÷240Vac
ùClasse d’isolement I
Eclairage de secours permanent
Double boîtier d’encastrement à commander séparément
Ces références peuvent être utilisées à une température
ambiante minimum de 0°C
* = Sur demande. Pour plus de détails, veuillez contacter votre représentant iGuzzini, ou envoyez-nous votre demande.

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	119.7	4.6	AL	4000	80	PWM	90x90x36	EI34 *
New	111.3	4.6	AL	3000	80	PWM	36x90x90	EI35
New	107.1	4.6	AL	2700	80	PWM	90x90x36	EI36

24Vdc.
Convertisseur à commander séparément.
Double boîtier d’encastrement à commander séparément.
* = Sur demande. Pour plus de détails, veuillez contacter votre représentant iGuzzini, ou envoyez-nous votre demande.

	lm appareil	W appareil	Optique	K	IRC	Syst de gestion	Dimensions (mm)	Code
New	34.2	1.5	AL	4000	80	PWM	38x45x45	EI37 *
New	32.4	1.5	AL	3000	80	PWM	38x45x45	EI38
New	30.6	1.5	AL	2700	80	PWM	38x45x45	EI39
