Walky circular empotrable

Todos los Walky Overview Lighting Effects Application Imagery Product Details Codes & Downloads

Detalles de instalación para Walky empotrable.

Descarga esta guía de especificaciones para conocer todos los detalles sobre cómo instalar Walky empotrable en tu proyecto, con videos de ejemplos y ajustes técnicos necesarios para un resultado perfecto.

Descarga guía en PDF

Lighting Effects

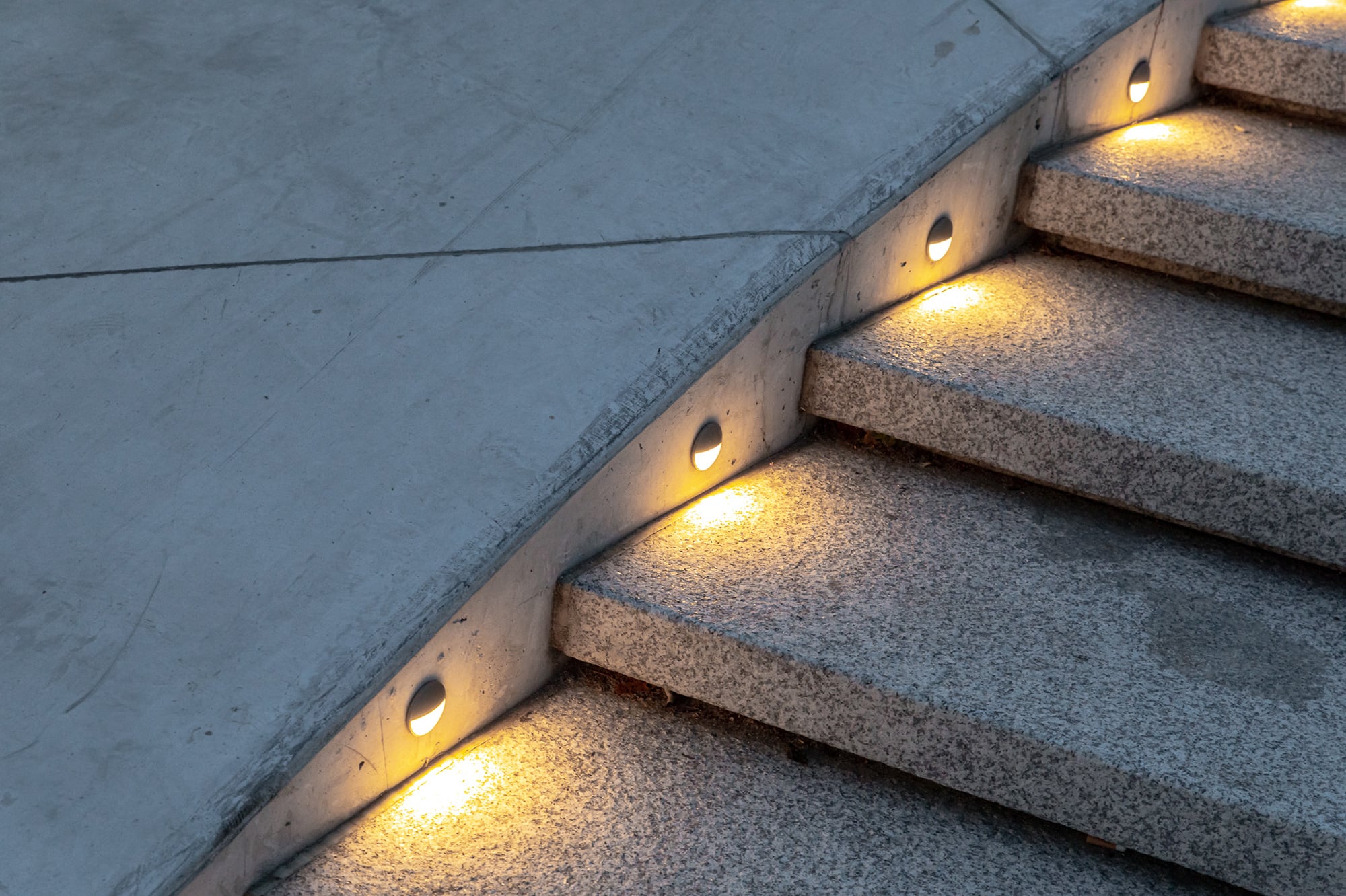

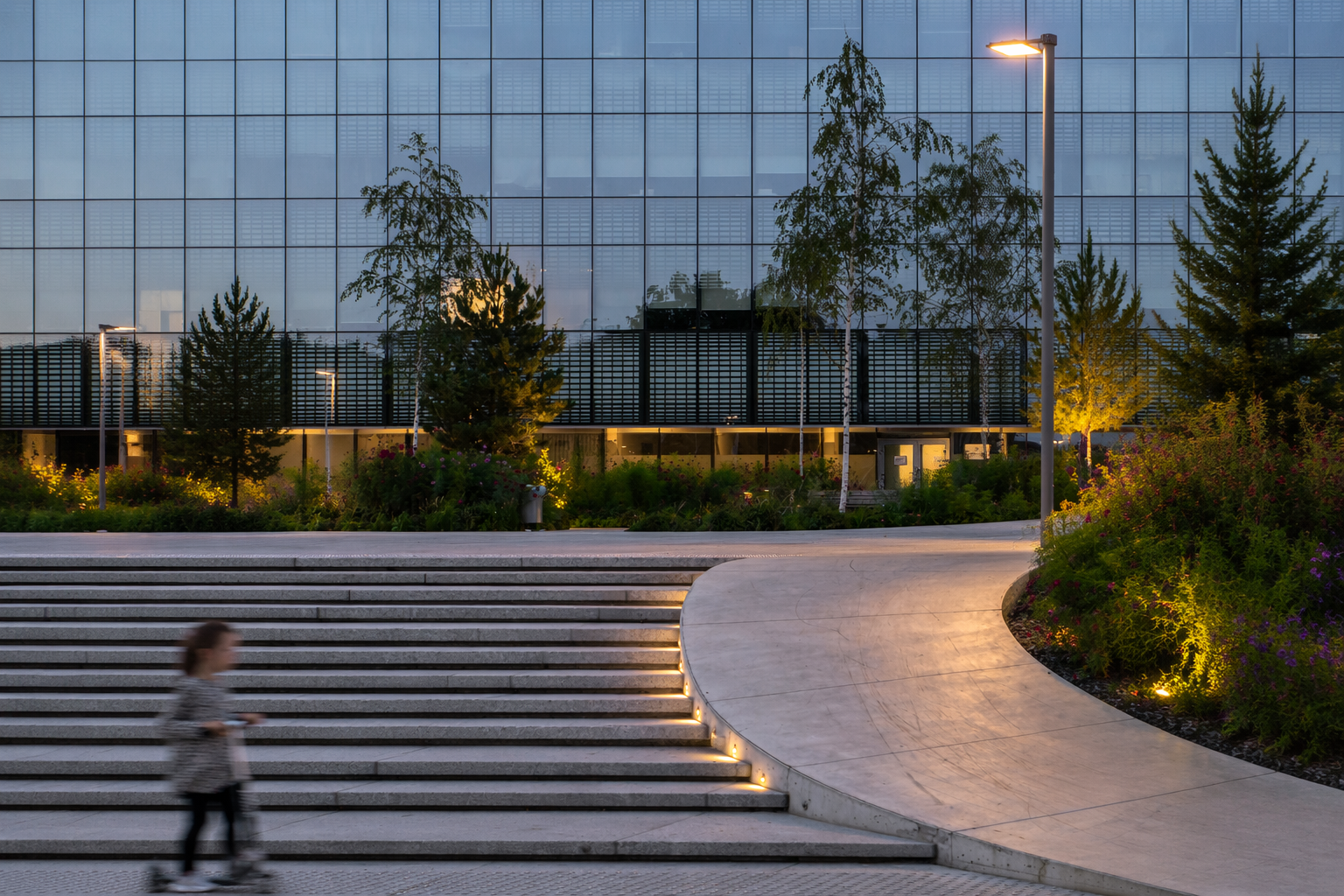

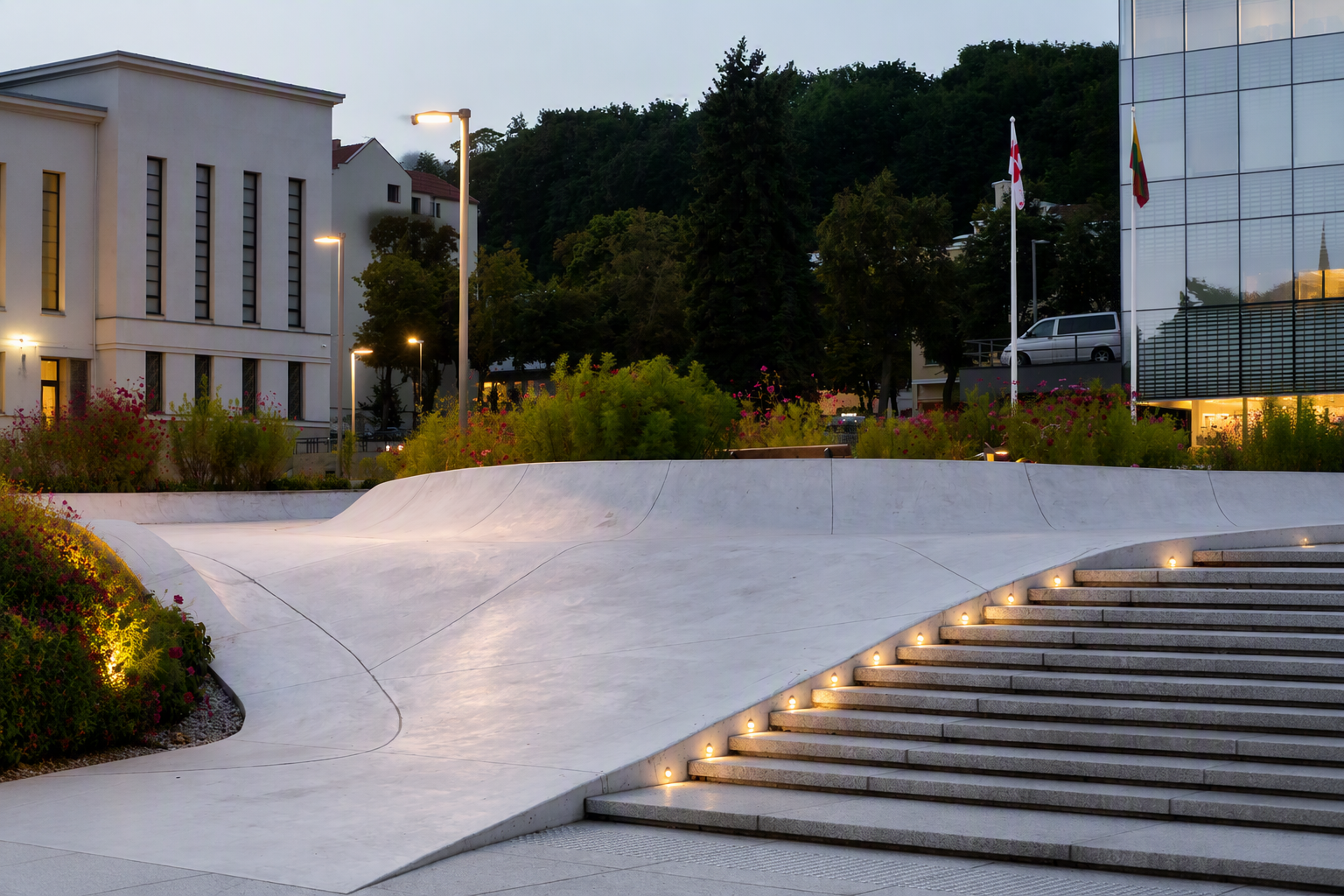

Application imagery for Walky circular empotrable

Detalles del Producto

Luminaria para vías peatonales destinada al uso de lámparas led, de elevado confort visual.
Instalación empotrable.
Constituido por cuerpo óptico con grado de protección IP66 y caja de empotramiento de pared que debe pedirse por separado.
Cuerpo óptico y base realizados en aleación de aluminio y sometidos a tratamiento de pintura en polvo que proporciona una alta resistencia a los agentes atmosféricos y a los rayos UV. Cárter de cierre en material plástico en la parte trasera del cuerpo óptico.
Con prensacable de material plástico y cable de salida de 0,5 m de longitud
La caja de empotramiento de material plástico de color negro debe pedirse por separado
Disponibles encofrados de poliestireno desechables para la realización de los alojamientos de las cajas de empotramiento para aplicaciones en paredes de hormigón que deben posteriormente enlucirse o cubrirse con baldosas.
Cristal de seguridad sódico-cálcico templado satinado.
Luminaria sin tornillos a la vista con sistema antivandalismo
Mediante llave de apertura para acceder al vano trasero de cableado (proporcionada en el embalaje) para las versiones circulares ø200 ø100 mm, cuadradas 180x180 mm 90x90 mm y rectangular 270x90 mm. Sistema de apertura del vano trasero de acoplamiento rápido para las versiones circular ø50, cuadrada 45x45 y rectangular 180x45 mm.
Disponibles versiones con alimentador integrado 220÷240 Vac On-Off, con alimentador DALI o Emergencia (circulares Ø200 mm, cuadradas 180x180 mm) y versiones con alimentador remoto 24Vdc (circular Ø100/Ø50 mm, cuadradas 90x90 y 45x45 mm y rectangulares 270x90/180x45 mm).
Protección contra las sobretensiones (Versiones 220÷240Vac): 2 kV de Modo Común (CM), 1 kV de Modo Diferencial (DM).
Temperatura ambiente de uso:
Ta -30 °C +50 °C para las versiones 24Vdc
Ta -20 °C +50 °C para las versiones 220-240Vac (On-Off- DALI)
Ta 0 °C +45 °C para las versiones 220-240Vc en emergencia
Todos los tornillos exteriores utilizados son de acero inox. A2.

Colours available for Walky circular empotrable

01 Blanco
15 Gris
F5 marrón óxido
04 Negro

¿Necesita más información?

Click to access our Contact Us page where you can send us an enquiry.

Pedir más información

Garantía producto 5 años incluida

Walky circular empotrable 24 código(s)

Versión de alta eficiencia

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	524.4	5.8	AL	4000	80	On/off	ø200	SS83
New	506	5.8	AL	3000	80	On/off	ø200	SS82
New	487.6	5.8	AL	2700	80	On/off	ø200	SS81

220÷240Vac
Aislamiento clase I
Caja trasera a pedir por separado

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	445.5	11.5	AL	4000	80	On/off	ø200	EI22 *
New	418.5	11.5	AL	3000	80	On/off	ø200	EI23
New	405	11.5	AL	2700	80	On/off	ø200	EI24

220÷240Vac
Clase de aislamiento I
Caja de empotramiento debe pedirse por separado
* = Bajo pedido. Para más información, póngase en contacto con su representante de iGuzzini o envíenos su consulta.

Versión de alta eficiencia

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	524.4	6.3	AL	4000	80	DALI-2	ø200	SS86
New	506	6.3	AL	3000	80	DALI-2	ø200	SS85
New	487.6	6.3	AL	2700	80	DALI-2	ø200	SS84

220÷240Vac
Aislamiento clase I
Caja trasera a pedir por separado

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	445.5	11.7	AL	4000	80	DALI-2	ø200	EI55 *
New	418.5	11.7	AL	3000	80	DALI-2	ø200	EI56
New	405	11.7	AL	2700	80	DALI-2	ø200	EI57

Versión de alta eficiencia<br /><br />Siempre encendido con luz de emergencia (SA)

Versión de alta eficiencia

Siempre encendido con luz de emergencia (SA)

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	524.4	6.3	AL	4000	80	On/off	ø200	SS89
New	506	6.3	AL	3000	80	On/off	ø200	SS88
New	487.6	6.3	AL	2700	80	On/off	ø200	SS87

220÷240Vac
Aislamiento clase I
Emergencia permanente
Caja trasera a pedir por separado
Estos productos pueden utilizarse a una temperatura ambiente mínima de 0°C

Siempre encendido con luz de emergencia (SA)

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	445.5	12.8	AL	4000	80	On/off	ø200	EI49 *
New	418.5	12.8	AL	3000	80	On/off	ø200	EI50
New	405	12.8	AL	2700	80		ø200	EI51

220÷240Vac.
Clase de aislamiento I
Luz emergencia permanente
Caja de empotramiento debe pedirse por separado
Estos códigos pueden utilizarse en una temperatura ambiente mínima de 0°C
* = Bajo pedido. Para más información, póngase en contacto con su representante de iGuzzini o envíenos su consulta.

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	119.7	4.6	AL	4000	80	PWM	ø100	EI25 *
New	111.3	4.6	AL	3000	80	PWM	ø100	EI26
New	107.1	4.6	AL	2700	80	PWM	ø100	EI27

24Vdc.
Solicitar alimentador por separado.
Caja de empotramiento debe pedirse por separado.
* = Bajo pedido. Para más información, póngase en contacto con su representante de iGuzzini o envíenos su consulta.
