Blade R

All In One

Del caos al orden.

Blade R desarrolla el concepto de integración en la arquitectura para facilitar el bienestar de las personas, habilitando servicios de seguridad, entretenimiento, confort y sostenibilidad, de manera inteligente.

Descubre Blade R

Lighting Effects

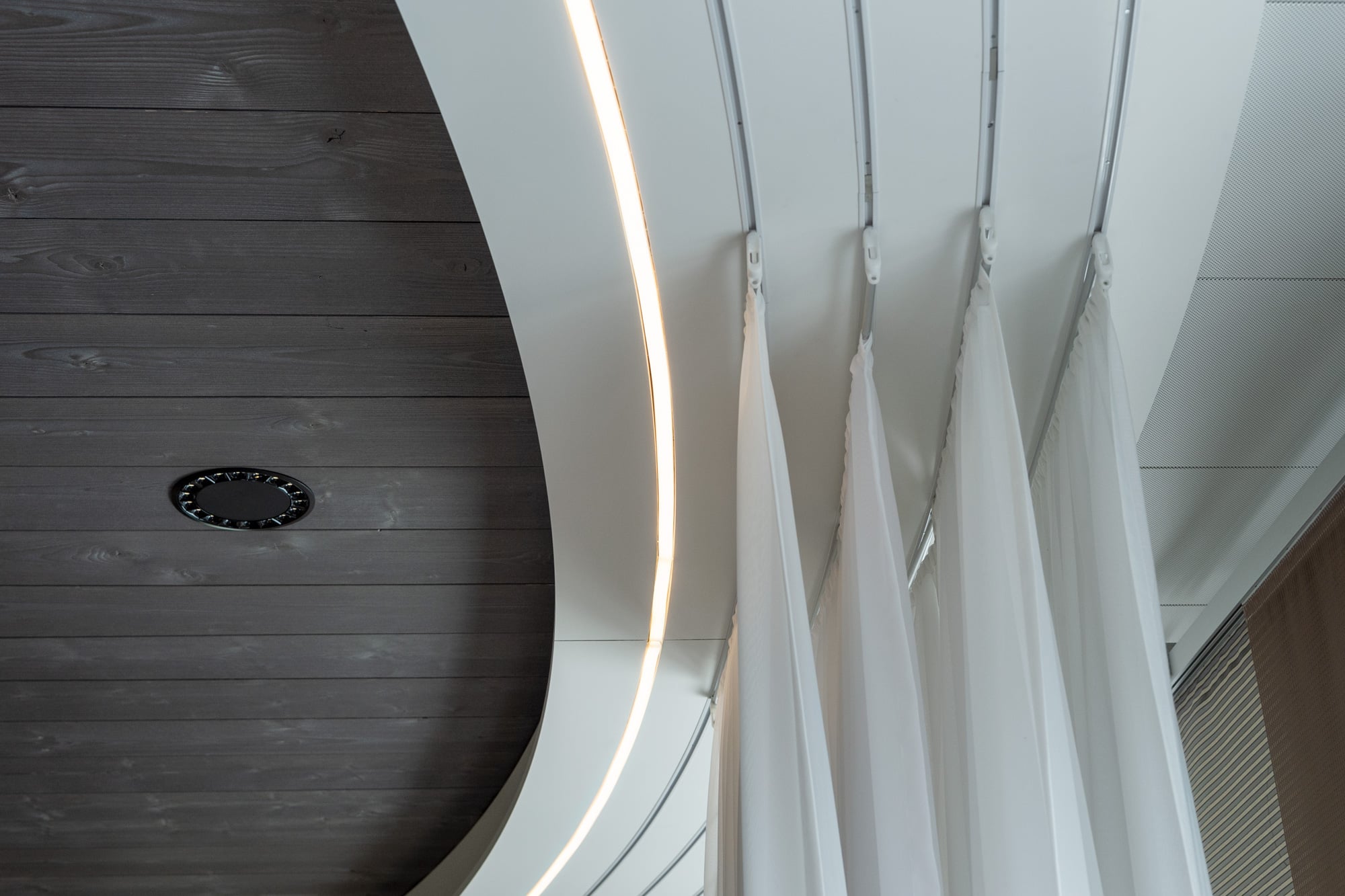

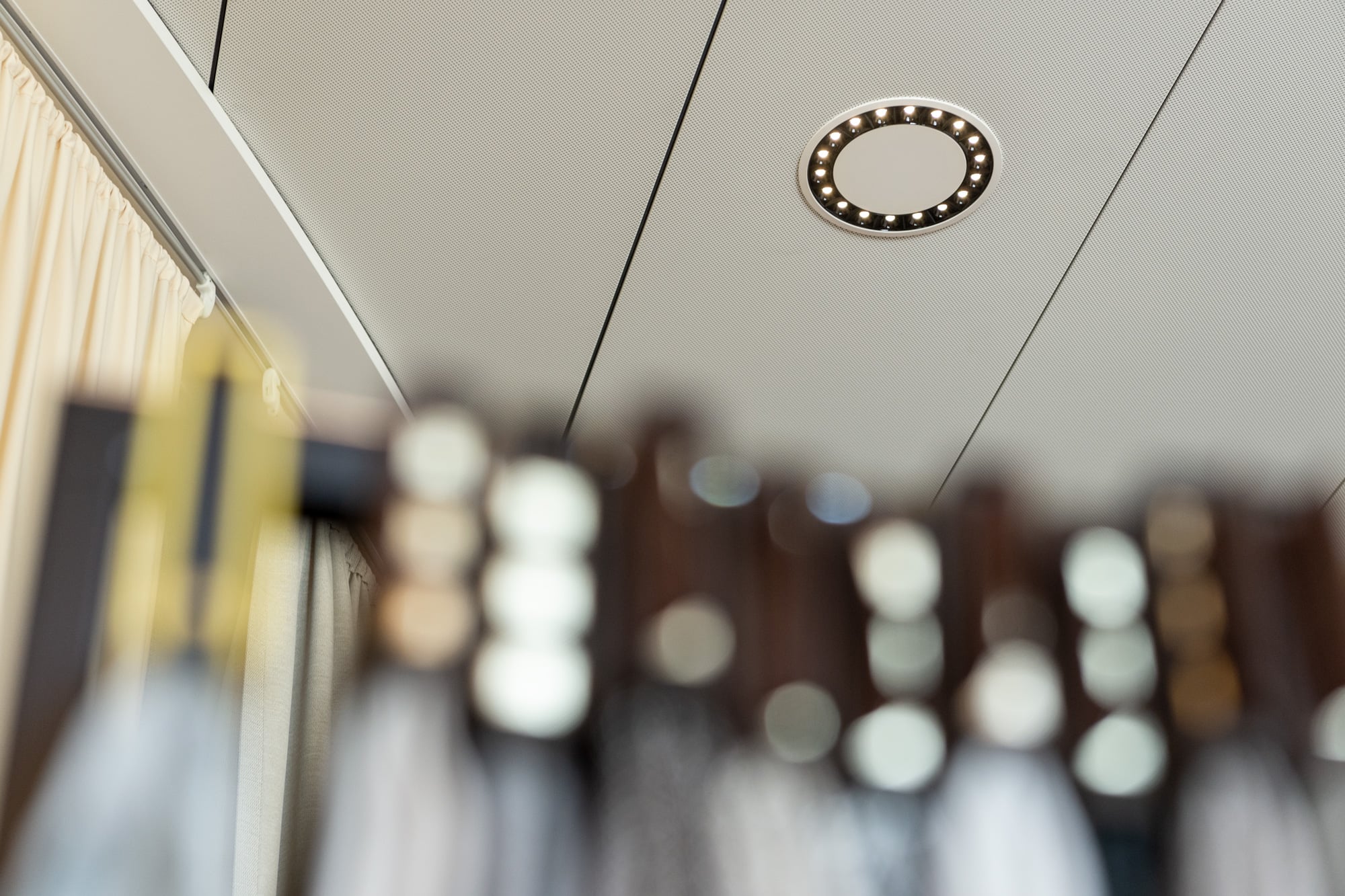

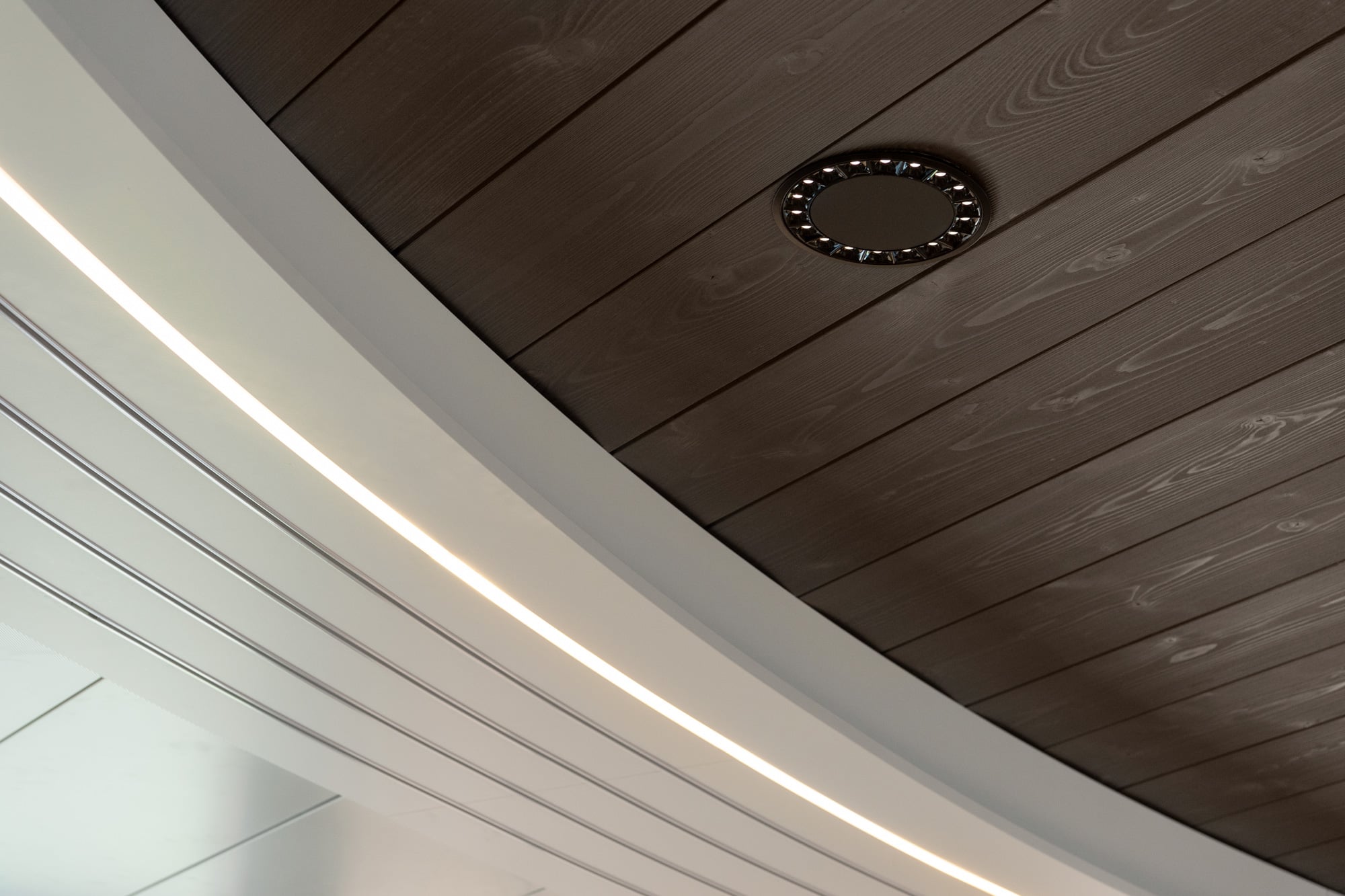

Application imagery for Blade R ø170mm

Detalles del Producto

Instalación empotrable en techos falsos con un espesor de 12,5 a 25 mm para las versiones minimal (sin borde perimetral) o de 1 a 25 mm para las versiones con marco (borde perimetral) y resortes de torsión.
Cuerpo principal con superficie radiante de aluminio fundido a presión.
Óptica de alta definición en termoplástico metalizado, integrada con la innovadora pantalla negra antideslumbrante que define una emisión con luminancia controlada UGR <10.
La conformación particular del sistema óptico permite obtener una distribución luminosa definida y circular, evitando un efecto de luz multipuntual.
El producto puede recibir elementos funcionales que aumentan su potencial: perfiladores para la iluminación de acento y doble emisión, luces de emergencia, difusores de audio, multisensores y enchufes para conectar sensores de humo y cámaras de video.
Para el detector de humo y su base, respete siempre estrictamente las instrucciones del fabricante y las normas locales.
Alto confort visual.
Instalación sin herramientas.
Las dimensiones mínimas del espacio de instalación se muestran en la hoja de instrucciones disponible en el catálogo en línea.
IP20.
IP23 en el cuerpo visible del producto cuando se encuentra instalado.

Colours available for Blade R ø170mm

01 Blanco
43 Negro/Negro
47 Blanco / Negro
04 Negro
39 Blanco/Aluminio
40 Negro/Aluminio

Otros colores a petición

41 Blanco / oro
E7 blanco / cromo bruñido
14 Oro / latón
E6 cromo bruñido

¿Necesita más información?

Click to access our Contact Us page where you can send us an enquiry.

Pedir más información

Garantía producto 5 años incluida

Blade R ø170mm 58 código(s)

Versión frame

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	3436.5	39.1	M 26°	4000	80	DALI-2	ø180x44	QS38
New	3160	39.1	M 26°	4000	90	DALI-2	ø180x44	QS41
New	2607	39.1	M 26°	3500	90	DALI-2	ø180x44	QW52
New	2607	39.1	M 26°	3000	90	DALI-2	ø180x44	QS44
New	2488.5	39.1	M 26°	2700	90	DALI-2	ø180x44	QS47
New	3610.5	39.1	F 44°	4000	80	DALI-2	ø180x44	QS39
New	3320	39.1	F 44°	4000	90	DALI-2	ø180x44	QS42
New	2739	39.1	F 44°	3500	90	DALI-2	ø180x44	QW53
New	2739	39.1	F 44°	3000	90	DALI-2	ø180x44	QS45
New	2614.5	39.1	F 44°	2700	90	DALI-2	ø180x44	QS48
New	3654	39.1	WF 58°	4000	80	DALI-2	ø180x44	QS40
New	3360	39.1	WF 58°	4000	90	DALI-2	ø180x44	QS43
New	2772	39.1	WF 58°	3500	90	DALI-2	ø180x44	QW54
New	2772	39.1	WF 58°	3000	90	DALI-2	ø180x44	QS46
New	2646	39.1	WF 58°	2700	90	DALI-2	ø180x44	QS49

Incluye alimentador

Versión minimal

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	3436.5	39.1	M 26°	4000	80	DALI-2	ø173x45	QS92
New	3160	39.1	M 26°	4000	90	DALI-2	ø173x45	QS95
New	2607	39.1	M 26°	3500	90	DALI-2	ø173x45	QW67
New	2607	39.1	M 26°	3000	90	DALI-2	ø173x45	QS98
New	2488.5	39.1	M 26°	2700	90	DALI-2	ø173x45	QT01
New	3610.5	39.1	F 44°	4000	80	DALI-2	ø173x45	QS93
New	3320	39.1	F 44°	4000	90	DALI-2	ø173x45	QS96
New	2739	39.1	F 44°	3500	90	DALI-2	ø173x45	QW68
New	2739	39.1	F 44°	3000	90	DALI-2	ø173x45	QS99
New	2614.5	39.1	F 44°	2700	90	DALI-2	ø173x45	QT02
New	3654	39.1	WF 58°	4000	80	DALI-2	ø173x45	QS94
New	3360	39.1	WF 58°	4000	90	DALI-2	ø173x45	QS97
New	2772	39.1	WF 58°	3500	90	DALI-2	ø173x45	QW69
New	2772	39.1	WF 58°	3000	90	DALI-2	ø173x45	QT00
New	2646	39.1	WF 58°	2700	90	DALI-2	ø173x45	QT03

Para la instalación de productos minimal, se debe utilizar la brida PA69.
Incluye alimentador.

Palco Framer ø 37 mm

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	36.5	8.5	Framer	4000	90	DALI-2	ø37	RL28
New	35.5	8.5	Framer	3500	90	DALI-2	ø37	RL29
New	34.5	8.5	Framer	3000	90	DALI-2	ø37	PB15
New	32.5	8.5	Framer	2700	90	DALI-2	ø37	PB16

Con alimentador
Con alimentador

Laser orientable ø 75 mm

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	1022	12.1	S 20°	4000	90	DALI-2	ø118x89	RL30
New	985.5	12.1	S 20°	3500	90	DALI-2	ø118x89	RL32
New	956.3	12	S 20°	3000	90	DALI-2	ø118x89	PB21
New	897.9	12	S 20°	2700	90	DALI-2	ø118x89	PB23
New	1090.18	12.1	M 26°	4000	90	DALI-2	ø118x89	RL31
New	1051.25	12.1	M 26°	3500	90	DALI-2	ø118x89	RL33
New	1020.1	12	M 26°	3000	90	DALI-2	ø118x89	PB22
New	957.8	12	M 26°	2700	90	DALI-2	ø118x89	PB24

Con alimentador

Easy ø 96 mm

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	578	9.6	WF 60°		90	DALI-2	ø96	QW42
New	782	7.3	GL	4000	90	DALI-2	ø96	QX46
New	722.5	7.3	GL	3000	90	DALI-2	ø96	QW39
New	680	7.3	GL	2700	90	DALI-2	ø96	QW40
New	748	7.3	GL	3500	90	DALI-2	ø96	RL34
New	808.5	9.6	GL	Tunable White	80	DALI-2	ø96	QW41

Con alimentador

Easy ø 96 mm - wall washer

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	1292	12.8	WW	4000	90	DALI-2	ø118x70	R445
New	1178	12.8	WW	3000	90	DALI-2	ø118x70	R446
New	1102	12.8	WW	2700	90	DALI-2	ø118x70	R447

Con alimentador

Iluminación de emergencia

	lm sistema	W sistema	Óptica	K	CRI	Control	Dimensiones (mm)	Código
New	220	3.6	Anti-Panic	5000	80	DALI	ø118x56	RH66
New	200	3.6	Escape-Route	5000	80	DALI	ø118x56	RH67

La altura mínima del compartimento de instalación es de 200 mm. Funcionamiento en modo no permanente (SE). Recarga 12h / Autonomía 3h

Difusor pasivo EN54 para instalación empotrada - 12 W 8 ohm / 12 W 100 V /6 W 70 V

	Descripción	Control	Dimensiones (mm)	Código
New	Altavoz pasivo EN54 para instalación empotrable en el cuerpo de Blade R Ø170 mm. - 12W 8 ohm / 12W 100V / 6W 70V		ø114x145	PB10
