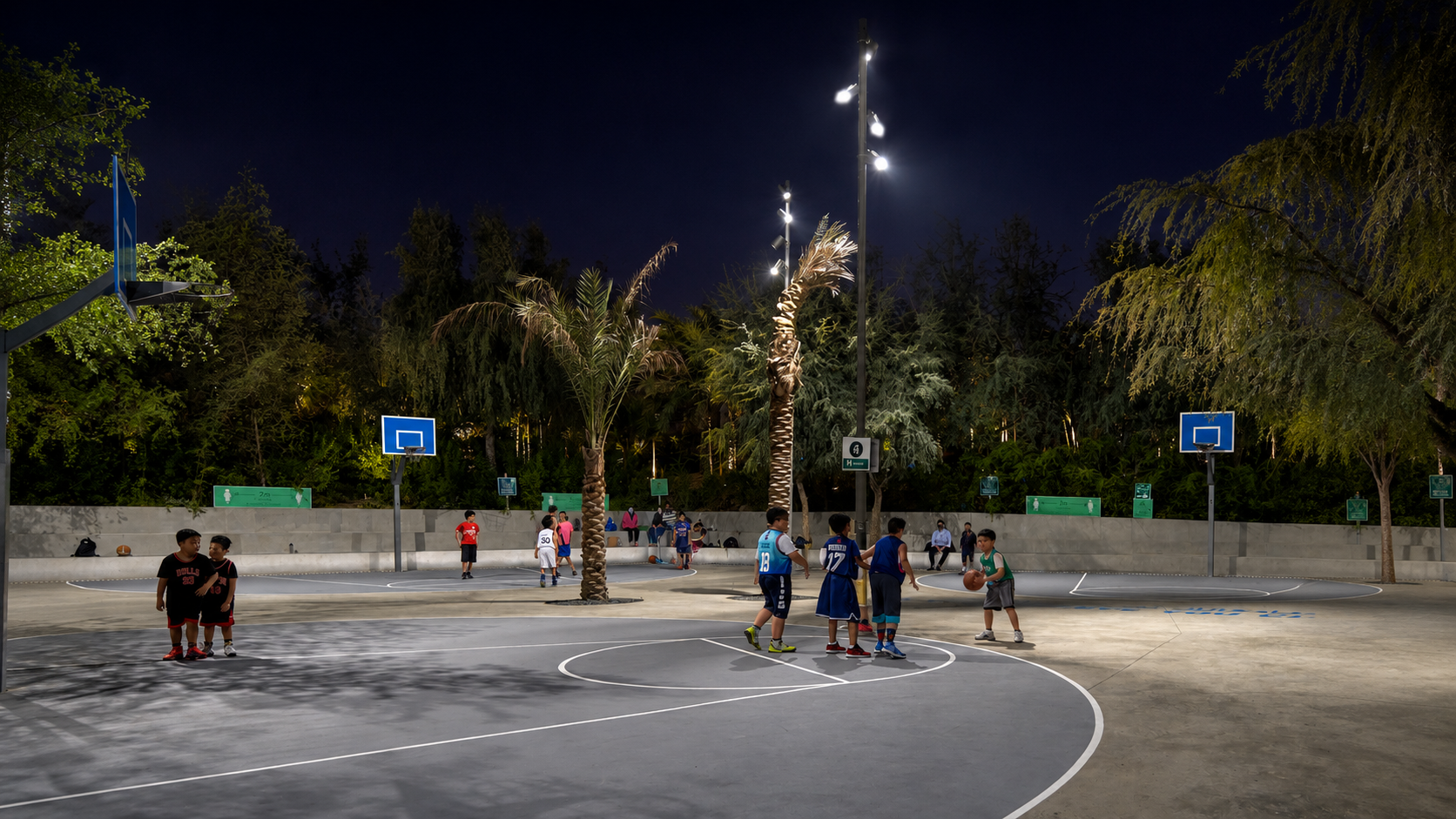

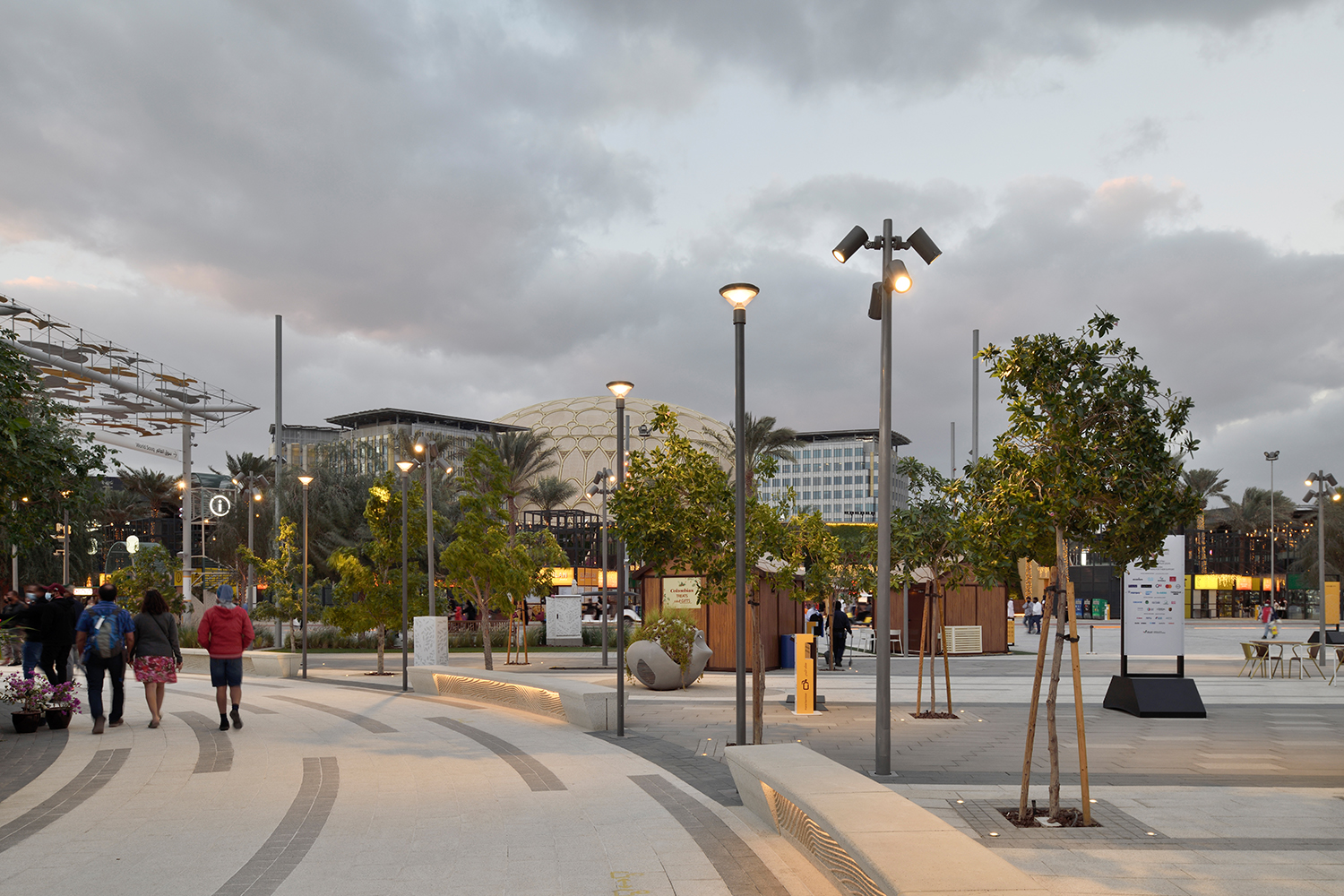

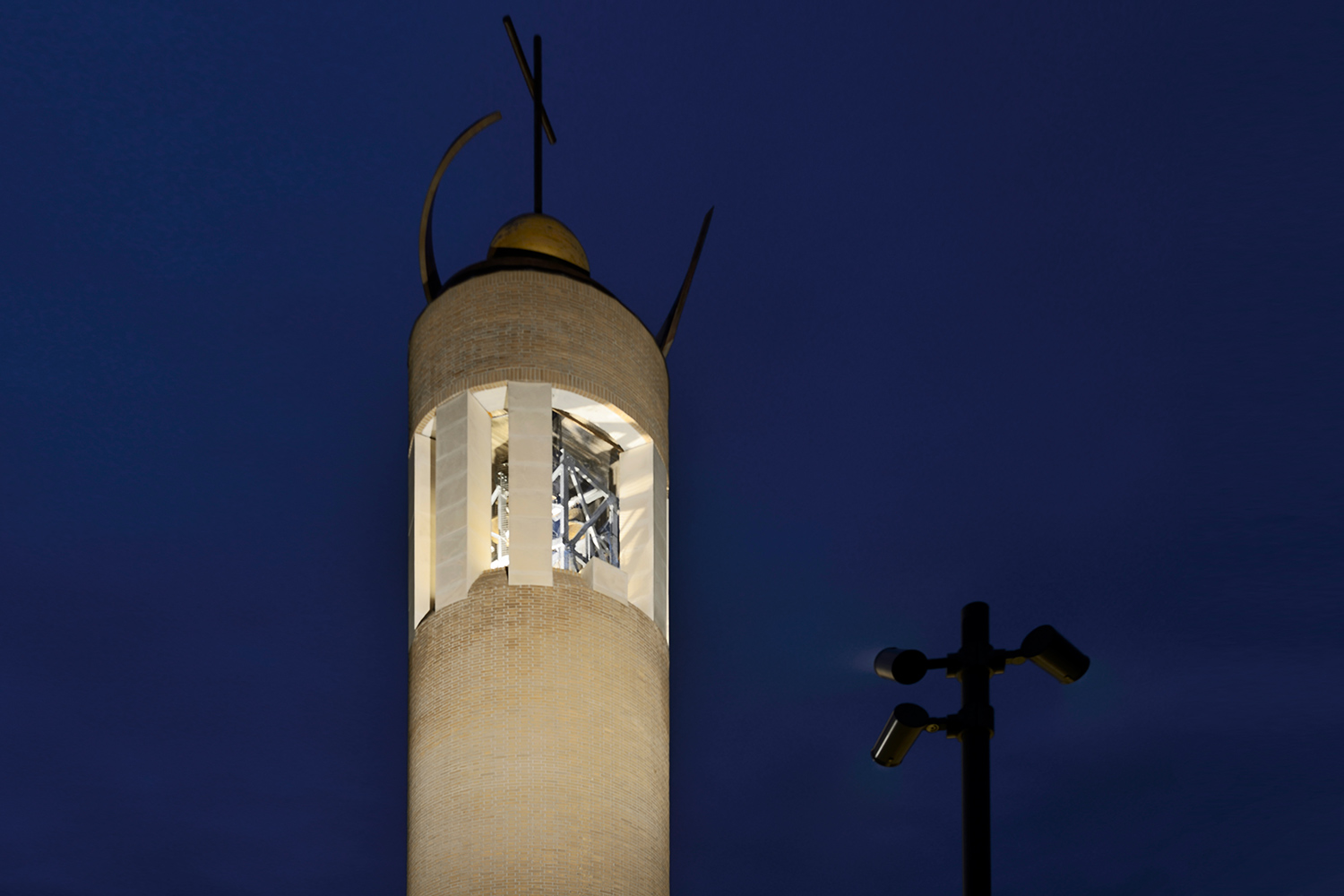

Application imagery for Multi Palco InOut Mastinstallation

Produkt Details

System zur Stadtbeleuchtung für den Einsatz mit LED-Lichtquellen.
Mastmontage mittels Einzel-/ Doppelflansch für Maste mit Durchmesser Ø102; Ø120mm.
Mastmontage mittels Einzel-/ Doppelausleger für Maste mit Durchmesser Ø102; Ø120mm.
Wandmontage mittels Mehrfachhalterung für 2, 3 Strahler. Bestehend aus Leuchtengehäuse (Palco InOut ø83, ø119, ø137 und ø153).
Bestehend aus Leuchtengehäuse und Basis aus Aluminiumdruckguss und gehärtetem, transparentem Kalknatron-Sicherheitsglas.
Horizontal schwenkbares Leuchtengehäuse (+90°/-50°). Gradskala mit mechanischer Blockiervorrichtung.
Leuchte vorgerüstet für Durchgangsverdrahtung.
DALI-Treiber kompatibel mit den Telemanagementsystemen.
Schutz vor Überspannung im Gleichtakt bis 10kV, im Gegentakt bis zu 6 kV.
Alle verwendeten Schrauben sind aus Edelstahl A2

Verfügbare Farben für Multi Palco InOut Mastinstallation

01 Weiß
04 Schwarz
15 Grau
F5 Rost brown

Haben Sie Fragen zu unseren Produkten?

Klicken Sie hier, um zu unserer Kontaktseite zu gelangen, wo Sie uns Ihre Anfrage schicken können.

Anfrage stellen

Produktgarantie von 5 jahren inklusive

Entdecken Sie mehr

Multi Palco InOut Mastinstallation 81 Artikelnummer(n)

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	750	10.9	SS 8°	4000	80	On/off	ø83	EH89
New	712.5	10.9	SS 8°	3000	80	On/off	ø83	EH88
New	712.5	10.9	SS 8°	2700	80	On/off	ø83	EH87
New	740	10.9	M 26°	4000	80	On/off	ø83	EH92
New	703	10.9	M 26°	3000	80	On/off	ø83	EH91
New	703	10.9	M 26°	2700	80	On/off	ø83	EH90
New	700	10.9	WF 51° / 50°	4000	80	On/off	ø83	EH95
New	665	10.9	WF 51° / 50°	3000	80	On/off	ø83	EH94
New	665	10.9	WF 51° / 50°	2700	80	On/off	ø83	EH93
New	710	10.9	VWF 86°	4000	80	On/off	ø83	EH98
New	681.6	10.9	VWF 86°	3000	80	On/off	ø83	EH97
New	681.6	10.9	VWF 86°	2700	80	On/off	ø83	EH96

EH87, EH88, EH89, EH90, EH91, EH92: Opti Beam Lens
EH93, EH94, EH95, EH96, EH97, EH98: Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 50°C. Überschreitet die Umgebungstemperatur 40° C, wird der emittierte Lichtfluss automatisch reduziert.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	525	12.8	SS 8°	4000	80	DALI-2	ø119	Q723
New	500	12.8	SS 8°	3000	80	DALI-2	ø119	Q722
New	500	12.8	SS 8°	2700	80	DALI-2	ø119	Q721
New	1456	14.3	S 13°	4000	80	DALI-2	ø119	Q726
New	1440	14.3	S 13°	3000	80	DALI-2	ø119	Q725
New	1360	14.3	S 13°	2700	80	DALI-2	ø119	Q724
New	1401.4	14.3	M 24°	4000	80	DALI-2	ø119	Q729
New	1386	14.3	M 24°	3000	80	DALI-2	ø119	Q728
New	1309	14.3	M 24°	2700	80	DALI-2	ø119	Q727
New	1525.7	16.1	WF 46°	4000	80	DALI-2	ø119	Q732
New	1503.8	16.1	WF 46°	3000	80	DALI-2	ø119	Q731
New	1430.8	16.1	WF 46°	2700	80	DALI-2	ø119	Q730
New	1772.4	16.1	VWF 80°	4000	80	DALI-2	ø119	Q735
New	1755.6	16.1	VWF 80°	3000	80	DALI-2	ø119	Q734
New	1663.2	16.1	VWF 80°	2700	80	DALI-2	ø119	Q733

Q721, Q722, Q723, Q724, Q725, Q726, Q727, Q728, Q729: Opti Beam Lens
Q730, Q731, Q732, Q733, Q734, Q735: Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 50°C. Überschreitet die Umgebungstemperatur 40° C, wird der emittierte Lichtfluss automatisch reduziert.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	1792	18.3	S 13°	4000	80	DALI-2	ø119	EI01
New	1776	18.3	S 13°	3000	80	DALI-2	ø119	EI00
New	1680	18.3	S 13°	2700	80	DALI-2	ø119	EH99
New	1724.8	18.3	M 24°	4000	80	DALI-2	ø119	EI04
New	1709.4	18.3	M 24°	3000	80	DALI-2	ø119	EI03
New	1617	18.3	M 24°	2700	80	DALI-2	ø119	EI02
New	2270.3	26.5	WF 46°	4000	80	DALI-2	ø119	EI07
New	2241.1	26.5	WF 46°	3000	80	DALI-2	ø119	EI06
New	2124.3	26.5	WF 46°	2700	80	DALI-2	ø119	EI05
New	2679.6	26.5	VWF 80°	4000	80	DALI-2	ø119	EI10
New	2646	26.5	VWF 80°	3000	80	DALI-2	ø119	EI09
New	2511.6	26.5	VWF 80°	2700	80	DALI-2	ø119	EI08

EH99, EI00, EI01, EI02, EI03, EI04: Opti Beam Lens
EI05, EI06, EI07, EI08, EI09, EI10: Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 35°C.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	1032	34.6	Framer	4000	80	DALI-2	ø116	EN25
New	996	34.6	Framer	3000	80	DALI-2	ø116	EN24
New	955.2	34.6	Framer	2700	80	DALI-2	ø116	EN23

Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 35°C

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	883.2	27.8	Framer	4000	80	DALI-2	ø116	EN28
New	852	27.8	Framer	3000	80	DALI-2	ø116	EN27
New	816	27.8	Framer	2700	80	DALI-2	ø116	EN26

Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 50°C. Überschreitet die Umgebungstemperatur 40° C, wird der emittierte Lichtfluss automatisch reduziert.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	675	15.6	SS 4° / 6°	4000	80	DALI-2	ø137	EI66
New	648	15.6	SS 4° / 6°	3000	80	DALI-2	ø137	EI65
New	1308	18.1	S 10°	4000	80	DALI-2	ø137	EF38
New	1290	18.1	S 10°	3000	80	DALI-2	ø137	EF37
New	2172.5	20.4	M 18°	4000	80	DALI-2	ø137	EF40
New	2093.5	20.4	M 18°	3000	80	DALI-2	ø137	EF39
New	2172.5	20.4	F 28°	4000	80	DALI-2	ø137	EF42
New	2093.5	20.4	F 28°	3000	80	DALI-2	ø137	EF41
New	3175.8	31.3	WF 43° / 41°	4000	80	DALI-2	ø137	EF44
New	3065.2	31.3	WF 43° / 41°	3000	80	DALI-2	ø137	EF43
New	3408.5	31.3	VWF 80°	4000	80	DALI-2	ø137	EF46
New	3298	31.3	VWF 80°	3000	80	DALI-2	ø137	EF45

EI65, EI66, EF37, EF38, EF39, EF40, EF41, EF42: Opti Beam Lens
EF43, EF44, EF45, EF46: Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 50°C. Überschreitet die Umgebungstemperatur 40° C, wird der emittierte Lichtfluss automatisch reduziert.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	2693.9	25.8	M 18°	4000	80	DALI-2	ø137	EI68
New	2607	25.8	M 18°	3000	80	DALI-2	ø137	EI67
New	2693.9	25.8	F 28°	4000	80	DALI-2	ø137	EI70
New	2607	25.8	F 28°	3000	80	DALI-2	ø137	EI69
New	3720.9	37.9	WF 43° / 41°	4000	80	DALI-2	ø137	EI72
New	3594.5	37.9	WF 43° / 41°	3000	80	DALI-2	ø137	EI71
New	3978	37.9	VWF 80°	4000	80	DALI-2	ø137	EI74
New	3842	37.9	VWF 80°	3000	80	DALI-2	ø137	EI73

EI67, EI68, EI69, EI70: Opti Beam Lens
EI71, EI72, EI73, EI74: Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 35°C

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	5017.5	47.3	M 16°	4000	80	DALI-2	ø153	EF50
New	4905	47.3	M 16°	3000	80	DALI-2	ø153	EF49
New	5084.4	47.3	F 30°	4000	80	DALI-2	ø153	EF52
New	4970.4	47.3	F 30°	3000	80	DALI-2	ø153	EF51
New	5151.3	47.3	WF 48°	4000	80	DALI-2	ø153	EF54
New	5035.8	47.3	WF 48°	3000	80	DALI-2	ø153	EF53
New	5729	48.5	VWF 76°	4000	80	DALI-2	ø153	EF56
New	5601.5	48.5	VWF 76°	3000	80	DALI-2	ø153	EF55

Opti Beam Reflector
Schutzklasse II
Diese Bestellnummern können bis zu einer maximalen Umgebungstemperatur
von 50°C. Überschreitet die Umgebungstemperatur 40° C, wird der emittierte Lichtfluss automatisch reduziert.

	lm System	W system	Optik	K	CRI	Dimmung	Abm. (mm)	Code
New	6000	57.4	M 16°	4000	80	DALI-2	ø153	EI76
New	5865	57.4	M 16°	3000	80	DALI-2	ø153	EI75
New	6080	57.4	F 30°	4000	80	DALI-2	ø153	EI78
New	5943.2	57.4	F 30°	3000	80	DALI-2	ø153	EI77
New	6160	57.4	WF 48°	4000	80	DALI-2	ø153	EI80
New	6021.4	57.4	WF 48°	3000	80	DALI-2	ø153	EI79
New	6715	57.2	VWF 76°	4000	80	DALI-2	ø153	EI82
New	6562	57.2	VWF 76°	3000	80	DALI-2	ø153	EI81
